Instructions d’installation

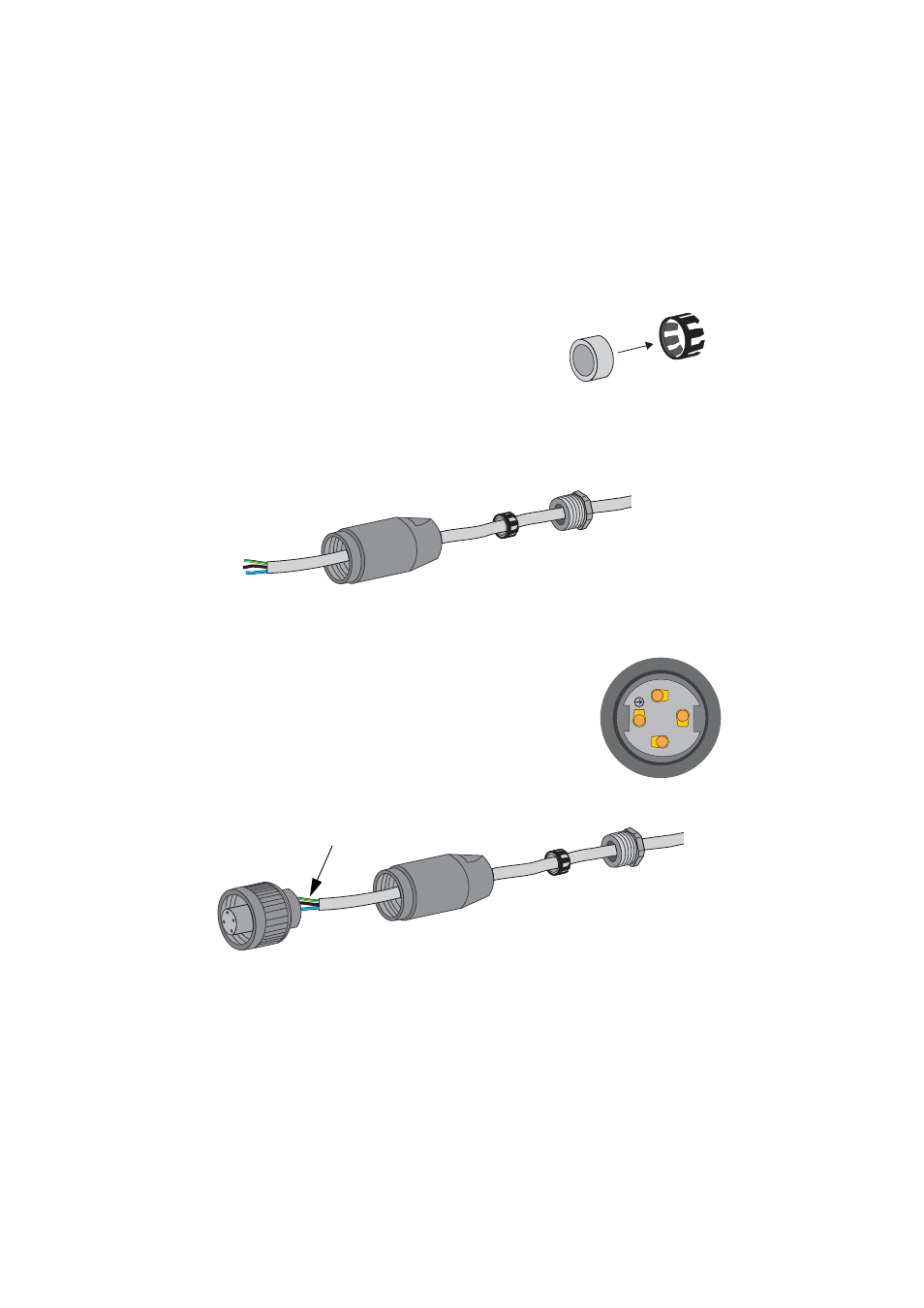

Raccordement de la sortie AC avec PG13,5
Pour raccorder une ligne de section maximale 13,5 mm², procédez comme suit :
1.
Insérez la bague d'étanchéité dans la garniture de
serrage.
2.
Insérez tout d'abord le fil dans la vis de serrage et ensuite dans la garniture de
serrage avec la bague d'étanchéité. Emboîtez ensuite le manchon fileté sur le fil.
3.
Raccordez chacun des brins à l'embout de douille, l'un après l'autre.
-
Conducteur PE de protection (vert-jaune) sur la borne
filetée comportant le symbole de mise à la terre.
-
Conducteur neutre N (bleu) sur la borne filetée 1.
-
Phase L (brun ou noir) sur la borne filetée 2.
-
La borne filetée 3 reste non affectée.
4.
Vérifiez que le raccordement des brins soit stable.
Bague
d’étanchéité
Garniture de
serrage
Garniture de
serrage avec
bague
d'étanchéité
Vis de serrage
Manchon fileté
1
2
3
Bornes de l'embout de
douille
Garniture de
serrage avec
bague
d'étanchéité
Vis de serrage
Manchon fileté
Embout de douille
Brins de raccordement
