SMA Technologie AG Installation
Instructions d’installation SB700-11:SF2006 Page 23

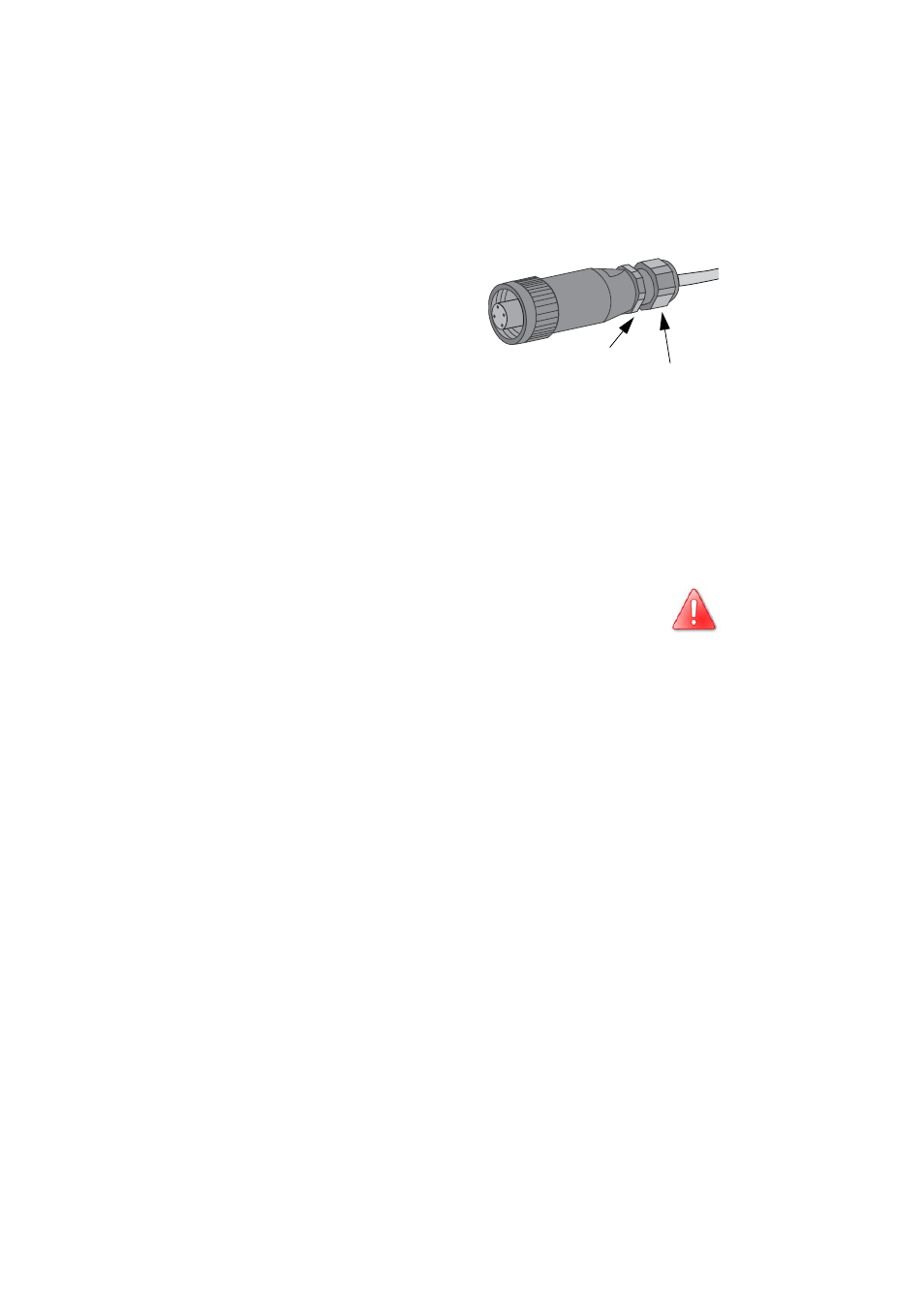

5. Vissez et serrez la vis de serrage sur le
manchon fileté.
6. Serrez le raccord à vis pour qu'il soit
étanche.
Le montage de la boîte de couplage AC est terminé.
Si vous ne raccordez pas le Sunny Boy tout de suite, refermez l'embout de douille
avec le bouchon, également compris dans la livraison.
Si le Sunny Boy est déjà mis en place, la boîte de couplage AC, dont le montage est
désormais terminé, peut maintenant être fixée au connecteur à brides du Sunny Boy.
Retirez le bouchon de protection transparent qui recouvre le connecteur à brides du
Sunny Boy. Vissez la bague filetée de la boîte de couplage AC sur le connecteur à
brides pour que le branchement soit étanche et sûr.
Ne branchez pas encore le disjoncteur de ligne ! Ne branchez
le Sunny Boy 700 sur le réseau AC qu'une fois que les Strings
PV seront raccordées et que l'appareil sera bien refermé.
Vis de serrage
Raccord à vis PG16
