SMA Technologie AG Conditions préalables à l'installation
Instructions d’installation SB700-11:SF2006 Page 15
L'impédance du réseau sur le site d'installation du Sunny Boy 700 doit être inférieure
à 1,0 ohm afin que les dispositifs de protection soient pleinement efficaces. Nous
recommandons en outre de dimensionner la section de câble de sorte que les pertes

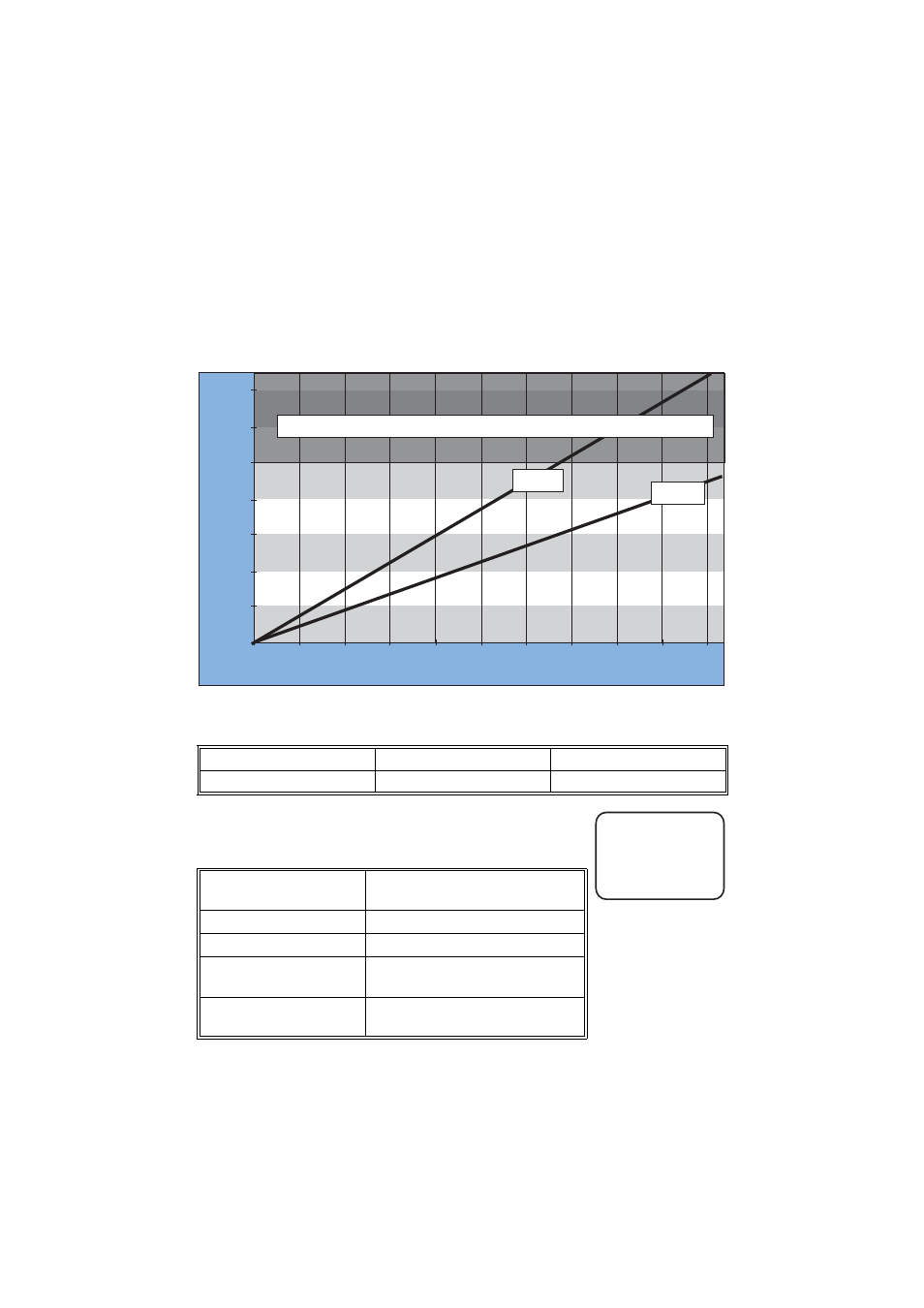

dans les conduites ne dépassent pas une puissance nominale de 1 %. Le graphique
suivant représente les pertes dans les conduites en fonction de la longueur du câble
et de sa section :
En fonction des différentes sections de câble, on obtient les longueurs de câble
maximales suivantes :
Le Sunny Boy 700, conçu pour des réseaux de 230 V,
fonctionne à des tensions de réseau allant de 198 V à 260 V
pour une fréquence allant de 49,8 Hz à 50,2 Hz.
Section de câble 1,5 mm² 2,5 mm²
Longueur max. 33 m 55 m
Valeurs limites pour la sortie
AC
Plage de tension 198 V ... 260 V
Plage de fréquence 49,8 Hz ... 50,2 Hz
Plage de tension
(sans ENS)
180 V ... 260 V
Plage de fréquence
(sans ENS)
45,5 Hz ... 54,5 Hz
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longueur de câble
0 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m 5 m
Per
tes
1,5 mm²
2,5 mm²
N'utilisez pas de configuration de ligne présentant des pertes supérieures à 1,0 %
198 V ... 260 V
49,8 Hz ... 50,2 Hz
Valeurs limites pour la
sortie AC
