SMA Technologie AG Installation
Instructions d’installation SB700-11:SF2006 Page 27
Pour adapter la tension d'entrée, procédez comme suit :
1. Ouvrez le Sunny Boy 700, comme décrit au chapitre 6.1.
2. Retirez la borne du répartiteur en tirant vers le haut et enfichez-la dans le port
correspondant.
3. Branchez le cavalier fourni avec la livraison sur la platine de contrôle du
fonctionnement au port correspondant. Si vous voulez exploiter le Sunny Boy
700 à la plage de tension d'entrée maximale, ne montez pas de cavalier.
4. Dès que le cavalier est monté et la borne est enfichée, fermez le Sunny Boy 700,
comme décrit dans le chapitre 6.2.

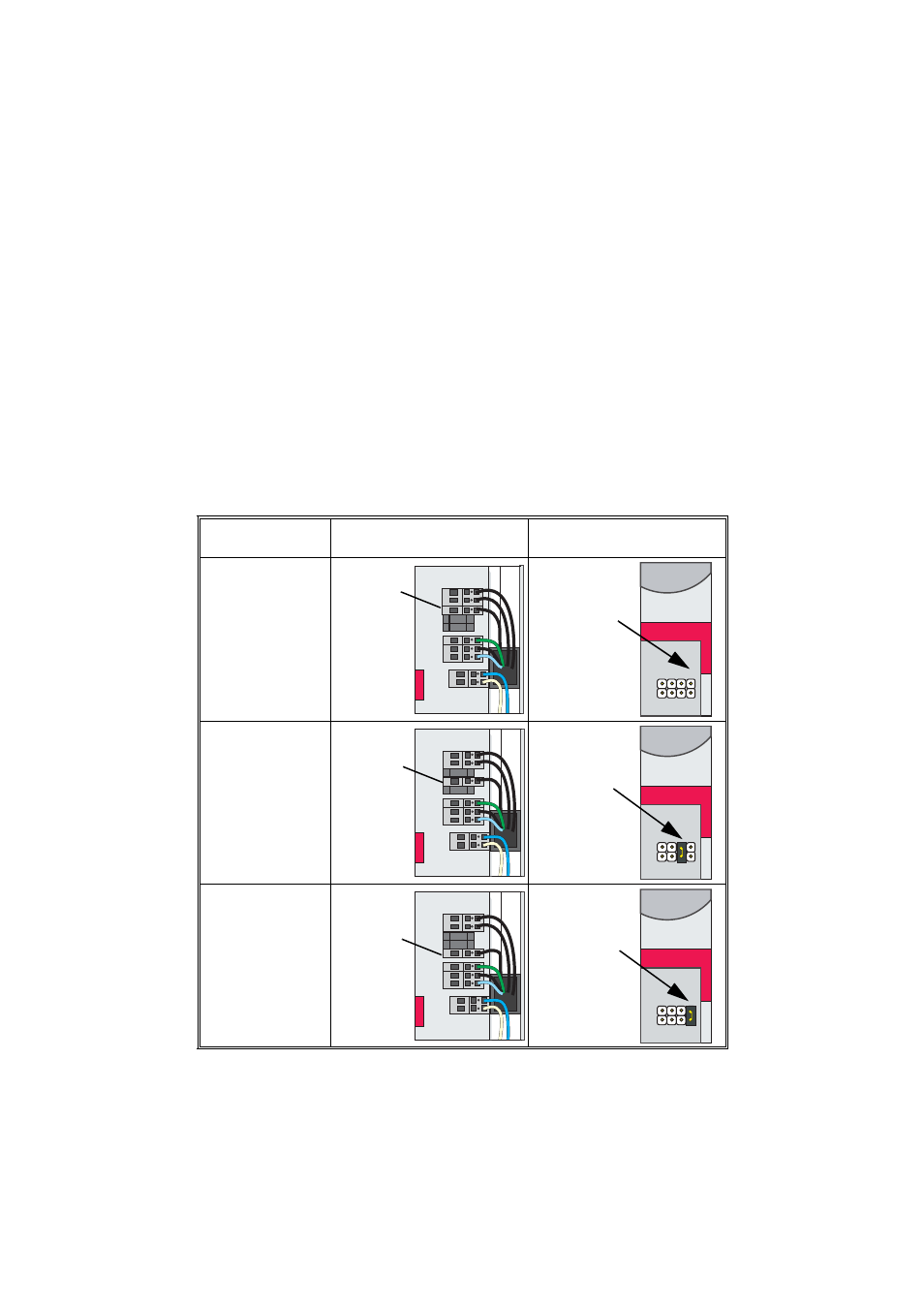

Dans le tableau ci-dessous, les raccordements sont représentés de manière
schématique.
Plage de tension Répartiteur
Straps enfichables /
cavalier
119 ... 250 V DC
(réglage usine)
96 ... 200 V DC
73 ... 150 V DC
Borne de
connexion sur
port 1
150V ENS2 200V ENS1
Pas de cavalier
monté
Borne de
connexion sur
port 2
150V ENS2 200V ENS1
Cavalier monté
sur port
« 200V ».
Borne de
connexion sur
port 3
150V ENS2 200V ENS1
Cavalier monté
sur port
« 150V ».
