SMA Technologie AG Remplacement des varistors
Instructions d’installation SB700-11:SF2006 Page 43
8 Remplacement des varistors
Le Sunny Boy 700 est un appareil extrêmement complexe du point de vue technique.
Les possibilités de remédier aux erreurs sur le terrain se limitent donc à un nombre
de points restreint. N'essayez pas de procéder à d'autres réparations que celles
décrites dans le présent document. Faites appel au service de remplacement en 24
h ainsi qu'au service de réparation de SMA Technologie AG.
Si la LED rouge d'affichage du mode est allumée en continu en cours de service, vous
pouvez exclure la possibilité de court-circuit dans le générateur PV. Si,
simultanément, la LED verte est allumée en continu, et uniquement à cette condition,
vous pouvez passer outre les points 3 à 5 suivants.

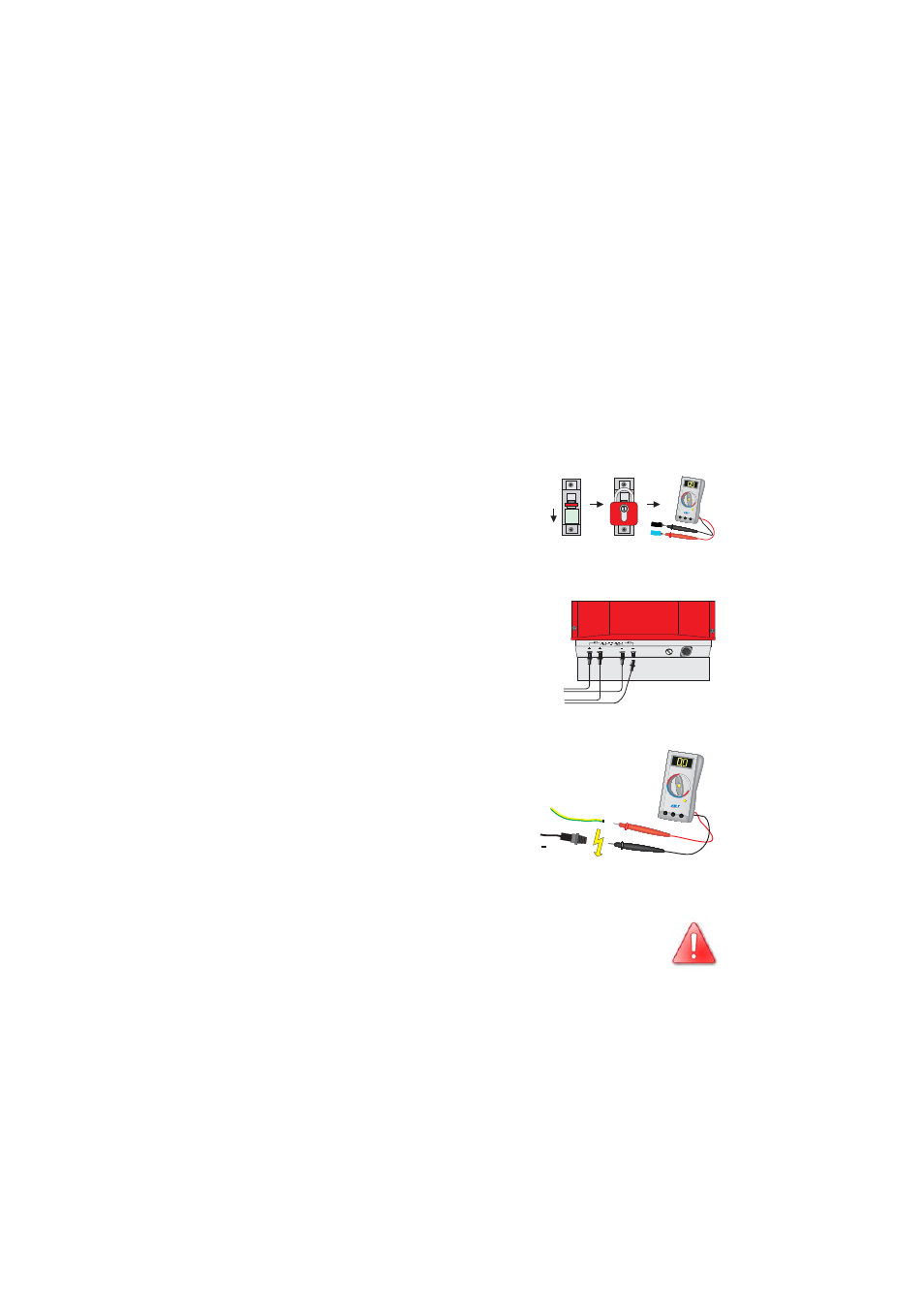

1. Coupez le Sunny Boy 700 du réseau basse
tension (débrancher la fiche AC ou le
disjoncteur de ligne) et bloquez-le contre toute
remise en marche involontaire.
Avant d'ouvrir le Sunny Boy, assurez-
vous que la sortie AC soit hors tension !
2. Débranchez les connecteurs à fiche DC de
toutes les Strings. Assurez-vous que l'affectation
d'origine à chacune des entrées d'onduleur
reste reconnaissable !
Débranchez les générateurs PV du
Sunny Boy
3. Mesurez les tensions entre chacun des
connecteurs à fiche DC d'une String et le
potentiel de terre. Respectez les consignes de
sécurité !
Mesurez la tension entre les connecteurs
à fiche DC et le potentiel de la terre
Attention ! Tensions présentant un danger de mort !
1. 2. 3.
Off!
String 1
String 2
PE
