4.2 Conditions préalables que doit remplir le
générateur PV
Le Sunny Boy 700 est prévu pour le raccordement de deux « Strings » (montage en
série de panneaux PV) au maximum qui présentent une structure homogène
(panneaux de même type, orientation et inclinaison identiques).
Pour en savoir plus sur la configuration, reportez-vous à l'outil de configuration «
GenAu », téléchargeable sur le site Internet www.SMA.de.
Pour le raccordement des générateurs PV, l'appareil possède quatre connecteurs à
fiche DC (deux pour chaque String). Les lignes de raccordement du générateur PV
doivent donc aussi être équipées de ces connecteurs à fiche. Il existe un set pré-monté
de raccordement pour les extrémités flottantes des câbles de Strings, disponible en
tant qu'accessoire. Vous trouverez ci-après les références SMA des différents
raccordements pour passer commande :
• Multi-Contact 3 mm : « SWR-MC »
• Multi-Contact 4 mm : « MC-SET »
• Tyco :
« TYCO-SET »

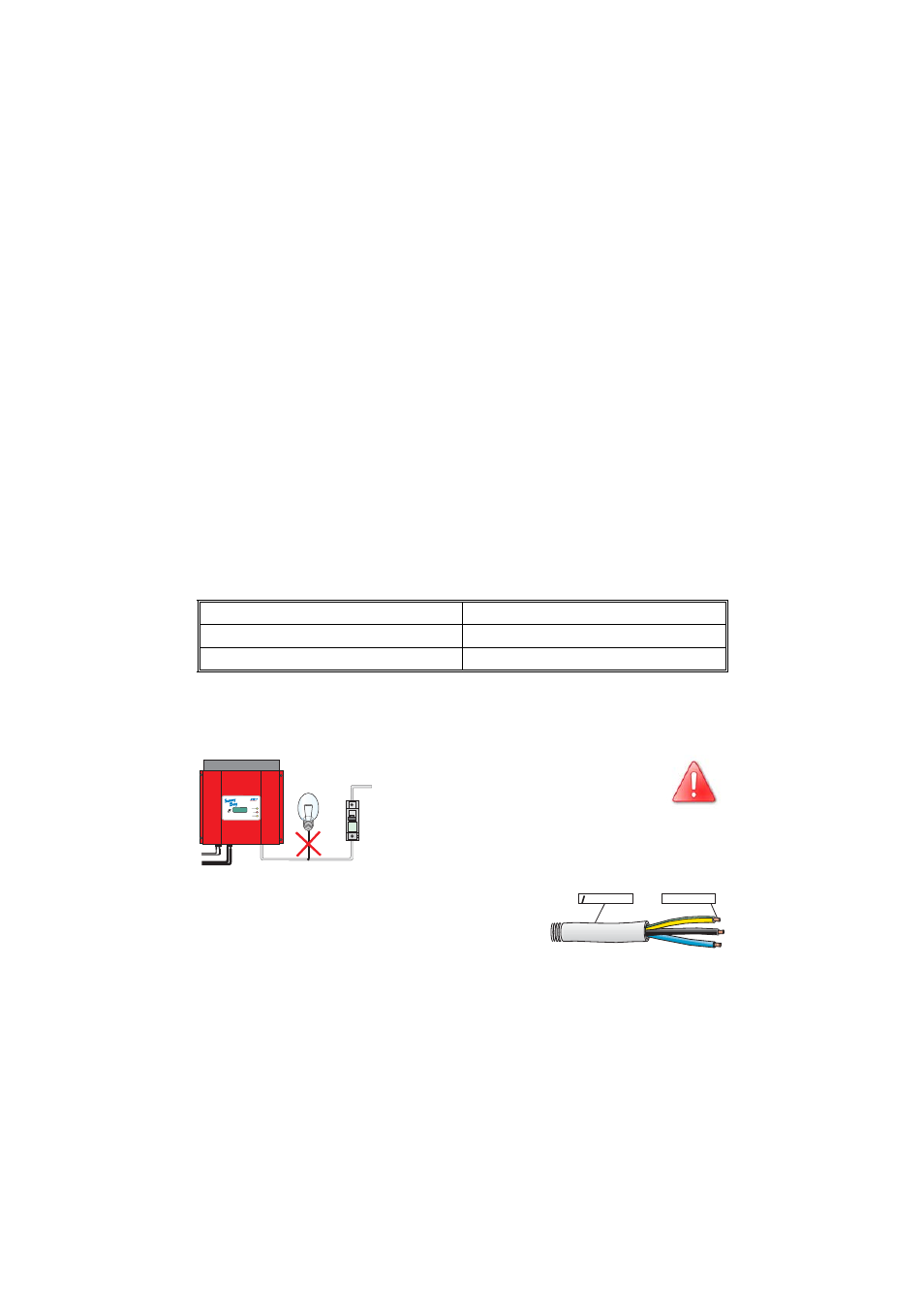

4.3 Réseau basse tension 230 V (AC)
Le raccordement au réseau du Sunny Boy doit comporter 3 brins (L, N, PE).
Les bornes de raccordement au réseau de la boîte de
couplage AC, comprise dans la livraison, peuvent
recevoir des sections de brin de 2,5 mm² max. La
livraison comprend une boîte de couplage AC PG13,5
destinée au raccordement d’une section de câble allant de 9 mm² à 13,5 mm².
Utilisez la boîte de couplage AC PG16 si vous procédez au raccordement d’une
section de câble d’un calibre de 13,5 mm² à 17 mm². Vous trouverez une description
complète de l’appareil aux chapitres « Raccordement de la sortie AC avec PG13,5
» (Page 20) et « Raccordement de la sortie AC avec PG16 » (Page 22).
Valeurs limites pour l'entrée DC
Tension max. 250 V (DC)
Courant de court-circuit maximal 10 A (DC)
Comme fusible de circuit (protection
de ligne), nous recommandons un
disjoncteur 16 A. Ne raccordez aucun
consommateur à ce circuit.
16A
