5. Vissez et serrez le manchon fileté sur l'embout de douille.
6. Vissez et serrez la vis de serrage sur le
manchon fileté. La garniture de serrage et la
bague d’étanchéité, ainsi prises dans le
manchon fileté, ne sont plus visibles.
Le montage de la boîte de couplage AC est terminé.
Si vous ne raccordez pas le Sunny Boy tout de suite, refermez l'embout de douille
avec le bouchon, également compris dans la livraison.
Si le Sunny Boy est déjà mis en place, la boîte de couplage AC, dont le montage est
désormais terminé, peut maintenant être fixée au connecteur à brides du Sunny Boy.
Retirez le bouchon de protection transparent qui recouvre le connecteur à brides du
Sunny Boy. Vissez la bague filetée de la boîte de couplage AC sur le connecteur à
brides pour que le branchement soit étanche et sûr.
Ne branchez pas encore le disjoncteur de ligne ! Ne branchez
le Sunny Boy 700 sur le réseau AC qu'une fois que les Strings
PV seront raccordées et que l'appareil sera bien refermé.

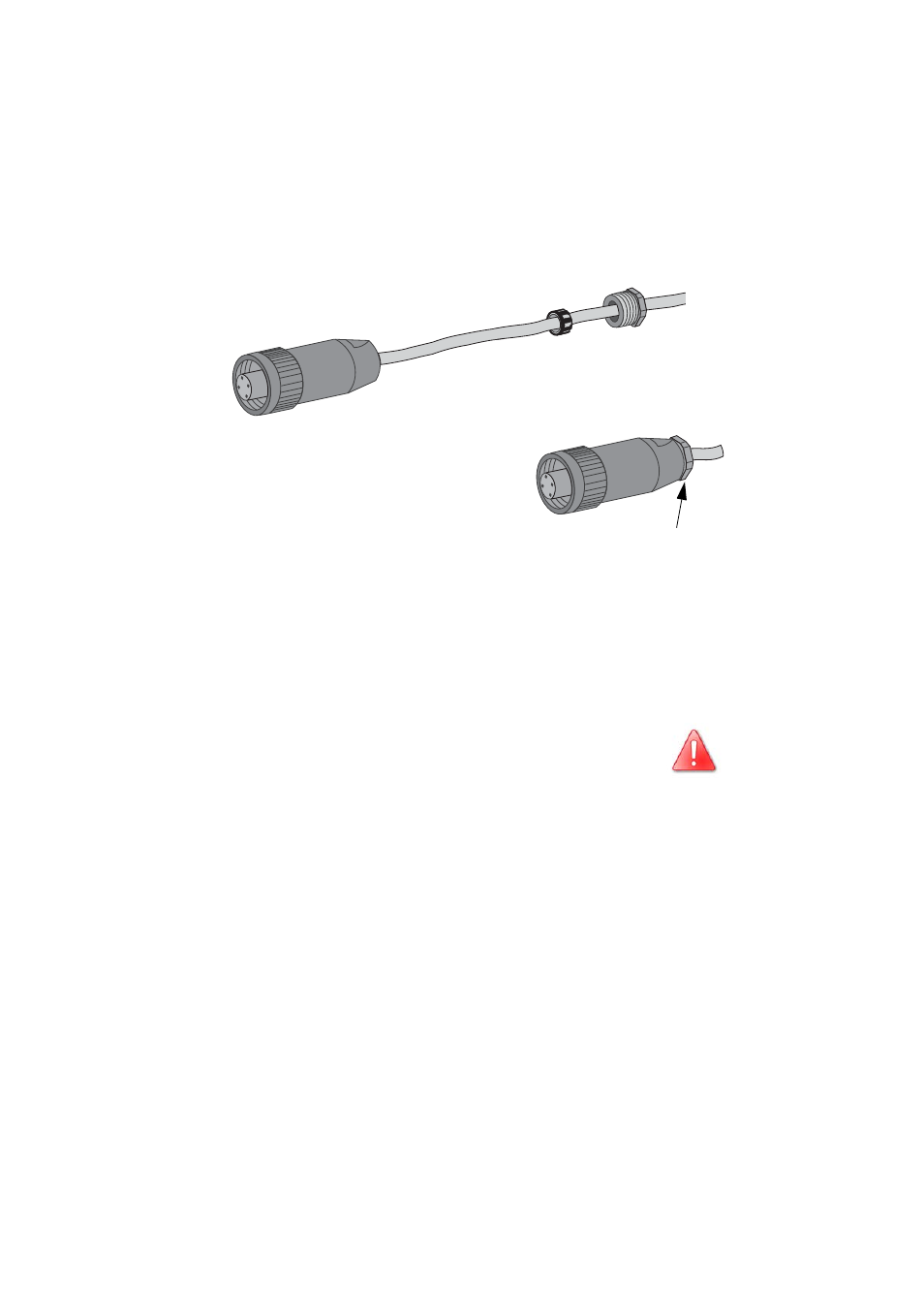

Garniture de
serrage avec
bague
d'étanchéité
Vis de serrage
Embout de douille vissé
sur le manchon fileté
Vis de serrage
