3 Le kit sans fil 485-01
3.1 Utilisations possibles
Le kit sans fil 485-01 permet d'étendre le bus de communication RS485 de votre installation PV par
radio. La liaison radioélectrique doit être considérée comme un remplacement de câble qui établit
une connexion point à point. SMA fait la différence entre le côté appareils de communication et le
côté onduleurs. Du côté appareils de communication se trouvent l'appareil de communication (Sunny
WebBox, Sunny Boy Control) ainsi que d'autres postes de bus de communication. Tous les autres
postes de bus de communication peuvent être raccordés du côté onduleurs. Il peut s'agir, par
exemple, d'un onduleur ou de la Sunny SensorBox.
3.2 Aperçu des fonctions
• Topologie du réseau radio :
– connexion point à point,
– possibilité de raccordement d'une autre installation partielle via des liaisons radioélectriques
séparées
(kit sans fil de complément 485-02),
– connexion en série de plusieurs liaisons radioélectriques interdite.
• Portée max. de 500 m en champ libre.
• Fréquence d'émission comprise entre 433,05 MHz et 434,79 MHz.
• Alimentation électrique par un RS485-Power Injector et un bloc d'alimentation.

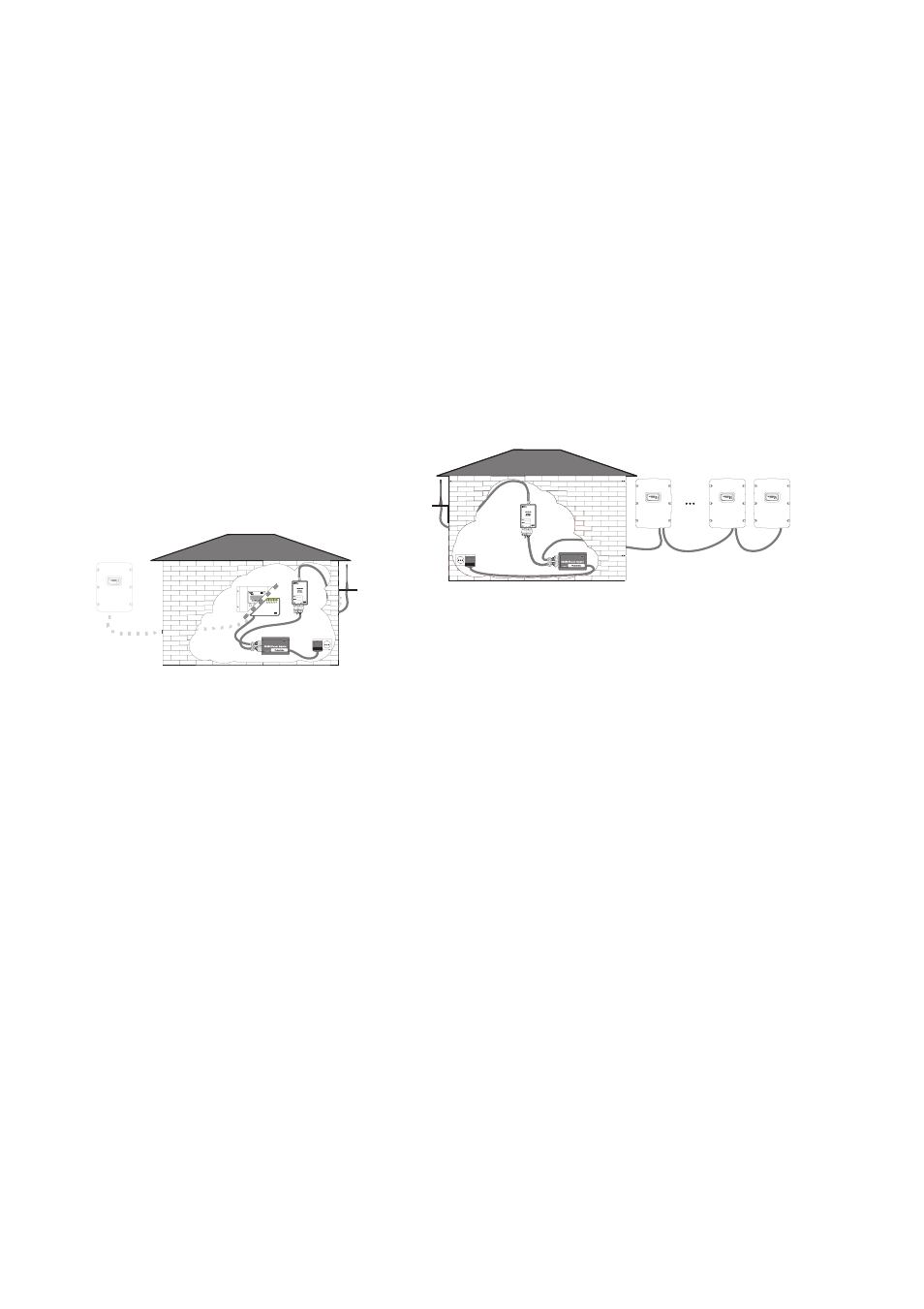

Côté onduleurs
Côté appareils de communication
