Raccordement électrique SMA Solar Technology AG
22 WirelessSet485-IFR091511 Instructions d’installation

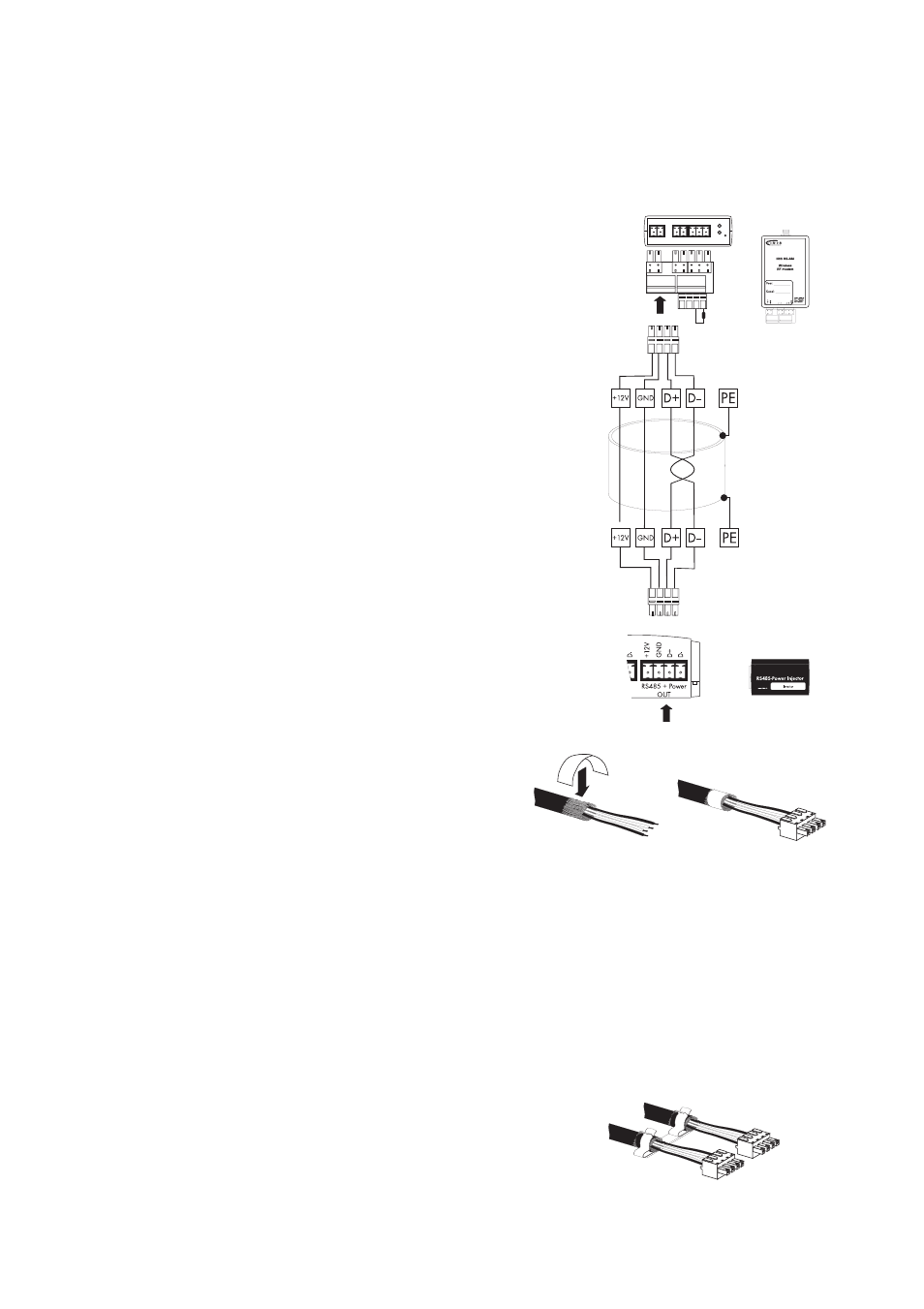

5.4.4 Raccordement du module radio avec le RS485-Power Injector
Module radio
1. Dénudez l'extrémité du câble de communication sur
env. 4 cm du côté du module radio.
2. Raccourcissez complètement le blindage.
3. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND, +12V) du connecteur pour le
module radio.
4. Notez le raccordement et la couleur des
conducteurs:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V _____________________
5. Enfichez le connecteur dans le module radio comme
illustré (A).
6. Enfichez le connecteur de terminaison dans le
module radio comme illustré (B).
RS485-Power Injector
7. Dénudez l'extrémité du câble de communication sur
env. 4 cm du côté du RS485-Power Injector.
8. Raccourcissez le blindage sur 1,5 cm, rabattez-le
vers l'arrière et entourez-le d'une feuille adhésive
conductrice.
9. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND, +12V) du connecteur pour le RS485-Power Injector. Data+ et Data--
doivent être une paire de brins torsadés (cf. point 4).
10. Enfichez le connecteur dans la sortie du RS485-Power Injector (OUT).
Le module radio est à présent raccordé avec le RS485-Power Injector.
5.4.5 Fixation de la borne de blindage
Enfoncez le blindage avec l'adhésif des deux câbles dans
la borne de blindage du RS485-Power Injector.
A B
