Raccordement électrique SMA Solar Technology AG
20 WirelessSet485-IFR091511 Instructions d’installation

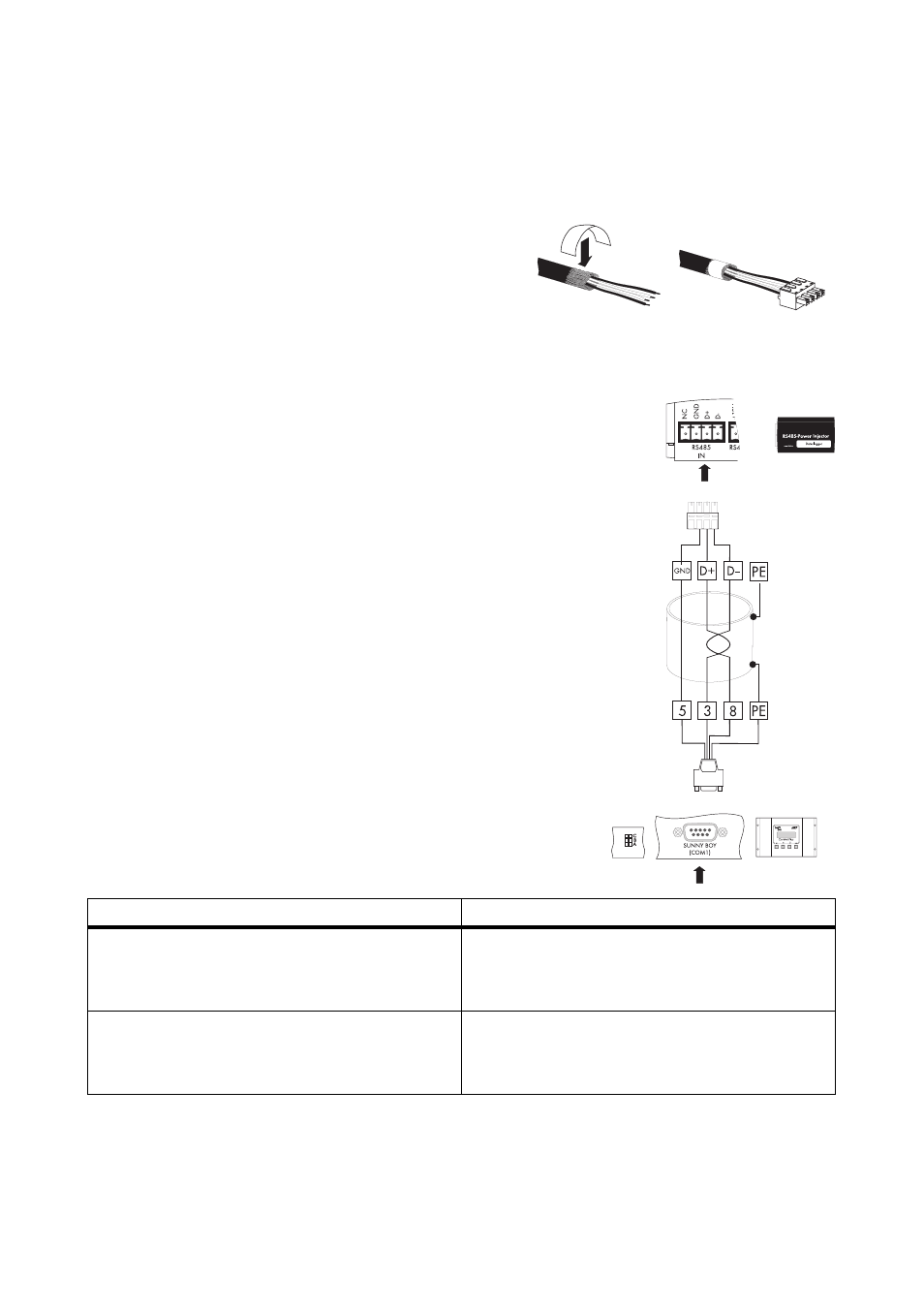

5.4.2 Raccordement du Sunny Boy Control avec le RS485-Power Injector
RS485-Power Injector
1. Dénudez l'extrémité du câble de communication
sur env. 4 cm du côté du RS485-Power Injector.
2. Raccourcissez le blindage sur 1,5 cm, rabattez-le
vers l'arrière et entourez-le d'une feuille adhésive
conductrice.
3. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND) du connecteur pour
le RS485-Power Injector. Data+ et Data-- doivent
être une paire de brins torsadés.
4. Notez le raccordement et la couleur des
conducteurs:
3 Data+ _____________________
5 Data-- _____________________
8 GND _____________________
5. Enfichez le connecteur dans l'entrée du
RS485-Power Injector (IN).
Sunny Boy Control
6. Raccordez les conducteurs du côté du Sunny Boy
Control avec les broches du connecteur D-Sub
(3, 5 et 8) (cf. point 4).
7. Positionnez les cavaliers sur le Sunny Boy Control
comme décrit dans le guide du Sunny Boy Control.
8. Enfichez le connecteur D-Sub dans le Sunny Boy Control.
Le RS485-Power Injector est à présent raccordé avec le Sunny Boy Control.
Si... Alors...
le Sunny Boy Control est au milieu du bus de
communication RS485 N'enfichez pas de terminaison (cavalier A).
- Enfichez les cavaliers pour la tension de
polarisation du signal (B et C).
le Sunny Boy Control est à l'extrémité du bus de
communication RS485 - Enfichez la terminaison (cavalier A).
- Enfichez les cavaliers pour la tension de
polarisation du signal (B et C).
