Le kit sans fil 485-02 SMA Solar Technology AG
26 WirelessSet485-IFR091511 Instructions d’installation

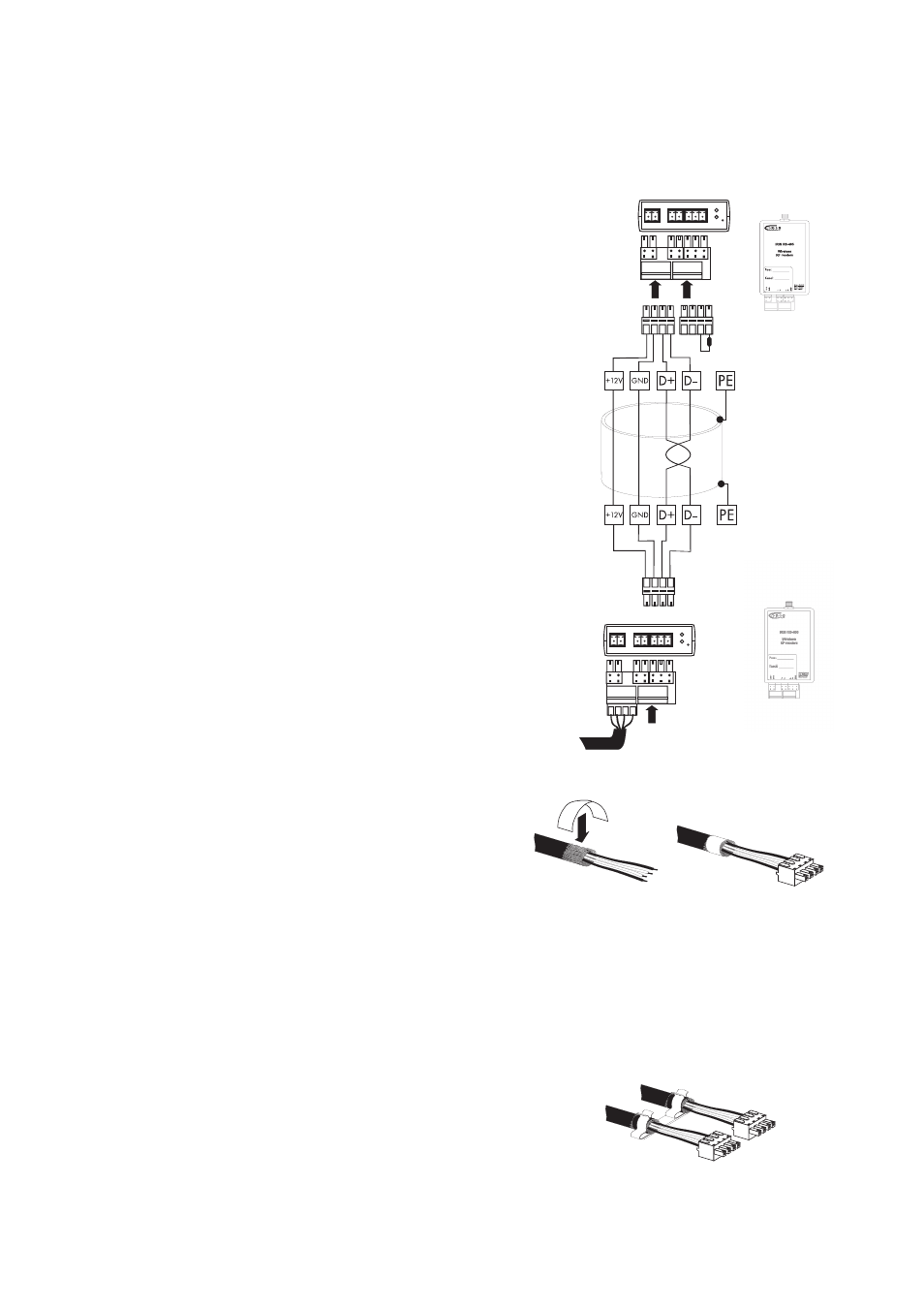

6.4.2 Raccordement du module radio avec le module radio du kit sans fil
485-01
Suivez les instructions ci-après du côté appareils de communication du kit sans fil 485-01.
Module radio du kit sans fil 485-02 (Set2)
1. Dénudez l'extrémité du câble de communication sur
environ 4 cm.
2. Raccourcissez complètement le blindage.
3. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND, +12V) du connecteur pour le
module radio.
4. Notez le raccordement et la couleur des
conducteurs:
Data+ _____________________
Data-- _____________________
GND _____________________
+12V ____________________
5. Enfichez le connecteur dans le module radio du kit
sans fil 485-02.
6. Enfichez le connecteur de terminaison du kit sans fil
485-01 dans le module radio du kit sans fil 485-02.
Module radio du kit sans fil 485-01 (Set1)
7. Dénudez l'extrémité du câble de communication sur
environ 4 cm.
8. Rabattez le blindage vers l'arrière et entourez-le
d'une feuille adhésive conductrice.
9. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND, +12V) du connecteur pour le
module radio (cf. point 4).
10. Enfichez le connecteur dans le module radio du kit
sans fil 485-01.
Le module radio est à présent raccordé avec le module radio du kit sans fil 485-01.
6.4.3 Fixation de la borne de blindage
Enfoncez le blindage avec l'adhésif des deux câbles
RS485 dans la borne de blindage sur le module radio du
kit sans fil 485-01.
Set2
Set1
