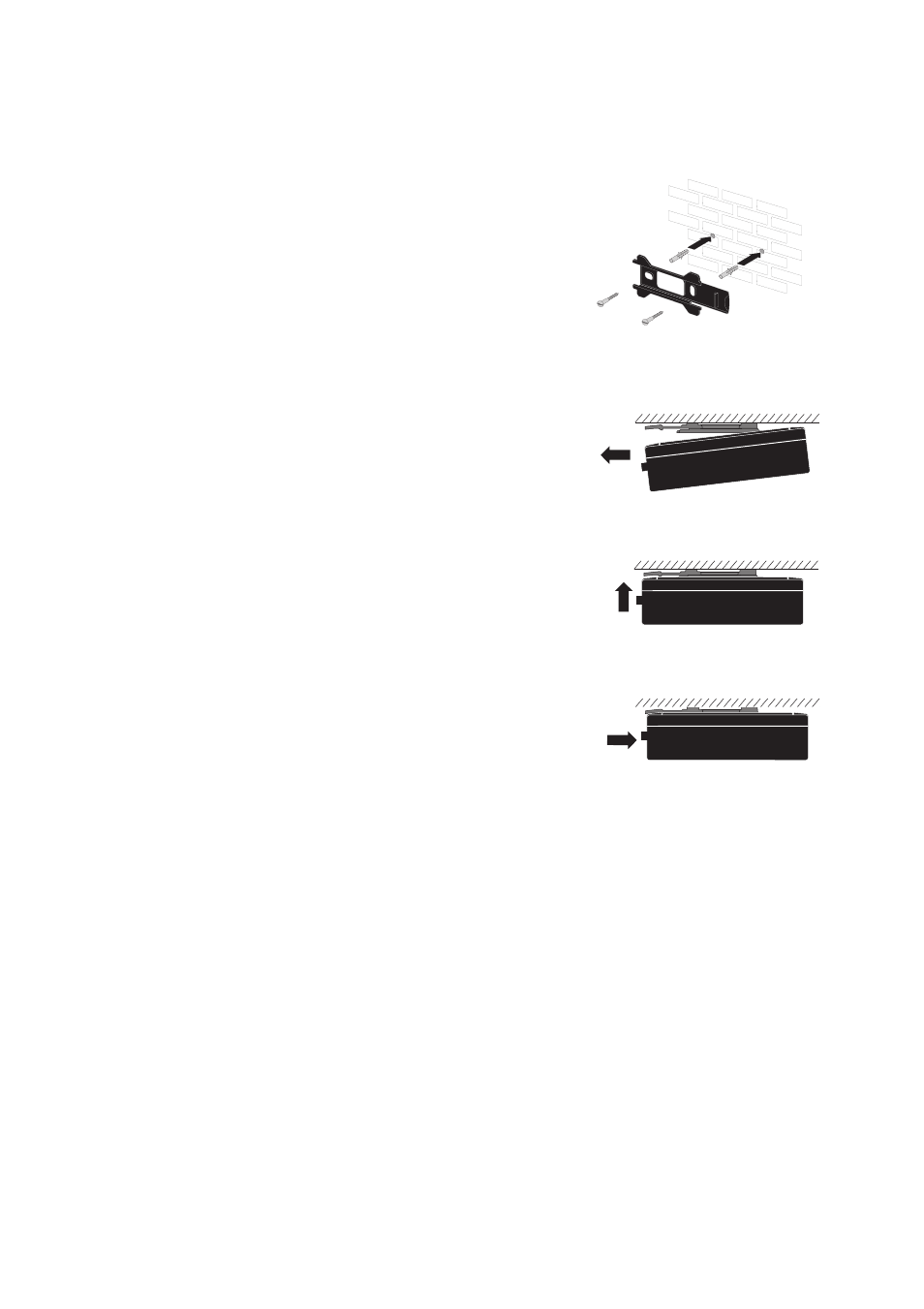

4.2.3 Montage du RS485-Power Injector
1. Maintenez le support mural du RS485-Power
Injector contre le mur et marquez deux trous de
perçage.
2. Percez des trous (diamètre : 6 mm) aux
emplacements marqués et insérez des chevilles
fournies.
3. Vissez le support mural au mur à l'aide de 2 vis.
4. Glissez le RS485-Power Injector sur le support
mural par la droite.
5. Appuyez ensuite le RS485-Power Injector contre le
mur.
6. Poussez le RS485-Power Injector vers la droite
jusqu'à ce que vous entendiez le levier
s'enclencher.
Le montage du RS485-Power Injector est à présent
terminé.
