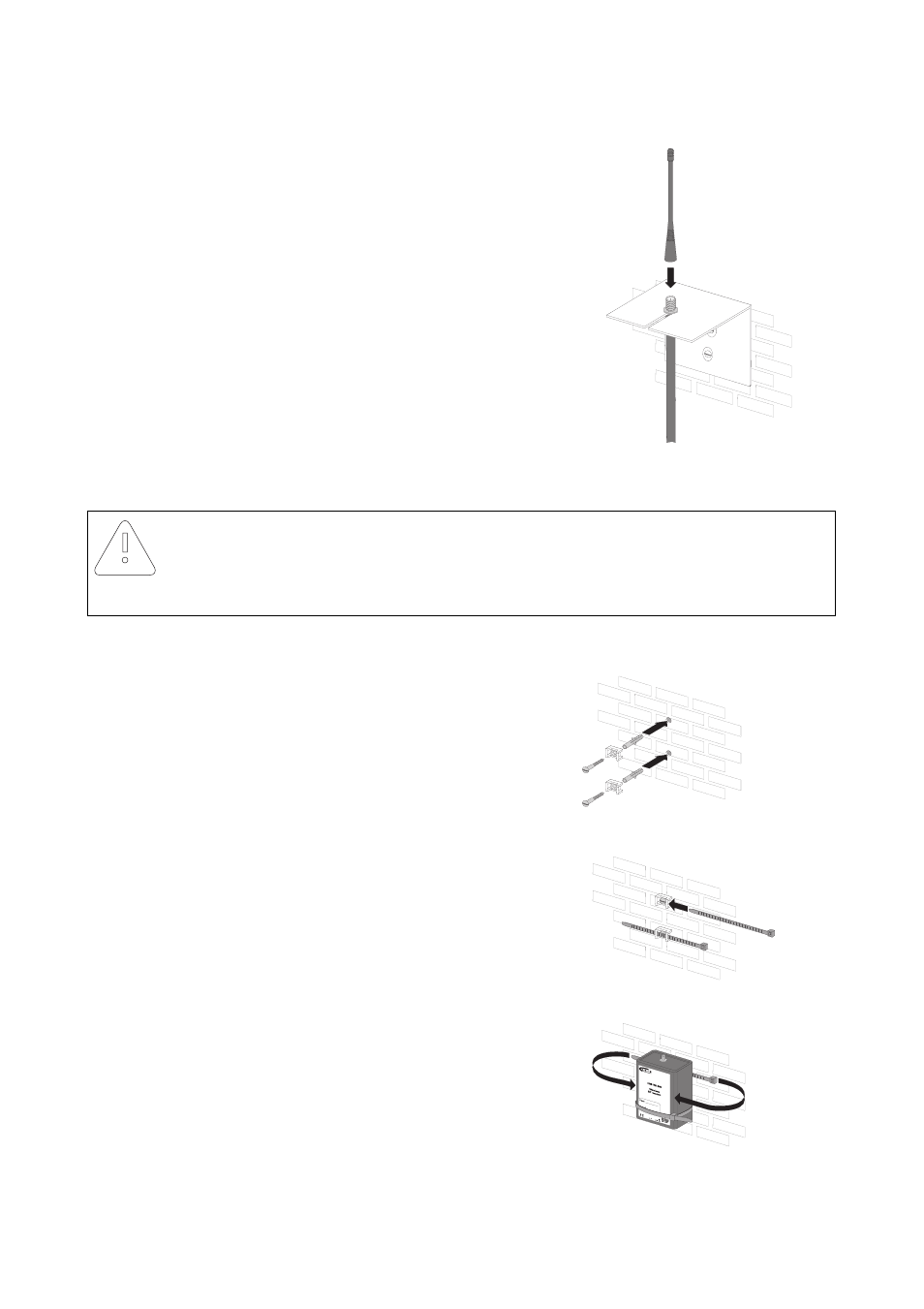

5. Vissez l'antenne à la main sur le câble
(cf. illustration C).
6. Posez le câble d'antenne à l'emplacement de
montage prévu du module radio.
Le montage de l'antenne est à présent terminé.
4.2.2 Montage du module radio
1. Marquez deux trous de perçage verticalement à
une distance d'env. 4 cm.
2. Percez des trous (diamètre : 6 mm) aux
emplacements marqués et insérez des chevilles.
3. Vissez les deux socles avec les vis au mur.
4. Passez les colliers de serrage dans les socles vissés.
5. Fixez le module radio à l'aide des colliers de
serrage.
Le montage du module radio est à présent terminé.
PRUDENCE !
Risque d'endommagement du module radio par intrusion d'eau.
Le module radio est prévu pour un montage à l'intérieur.
C
