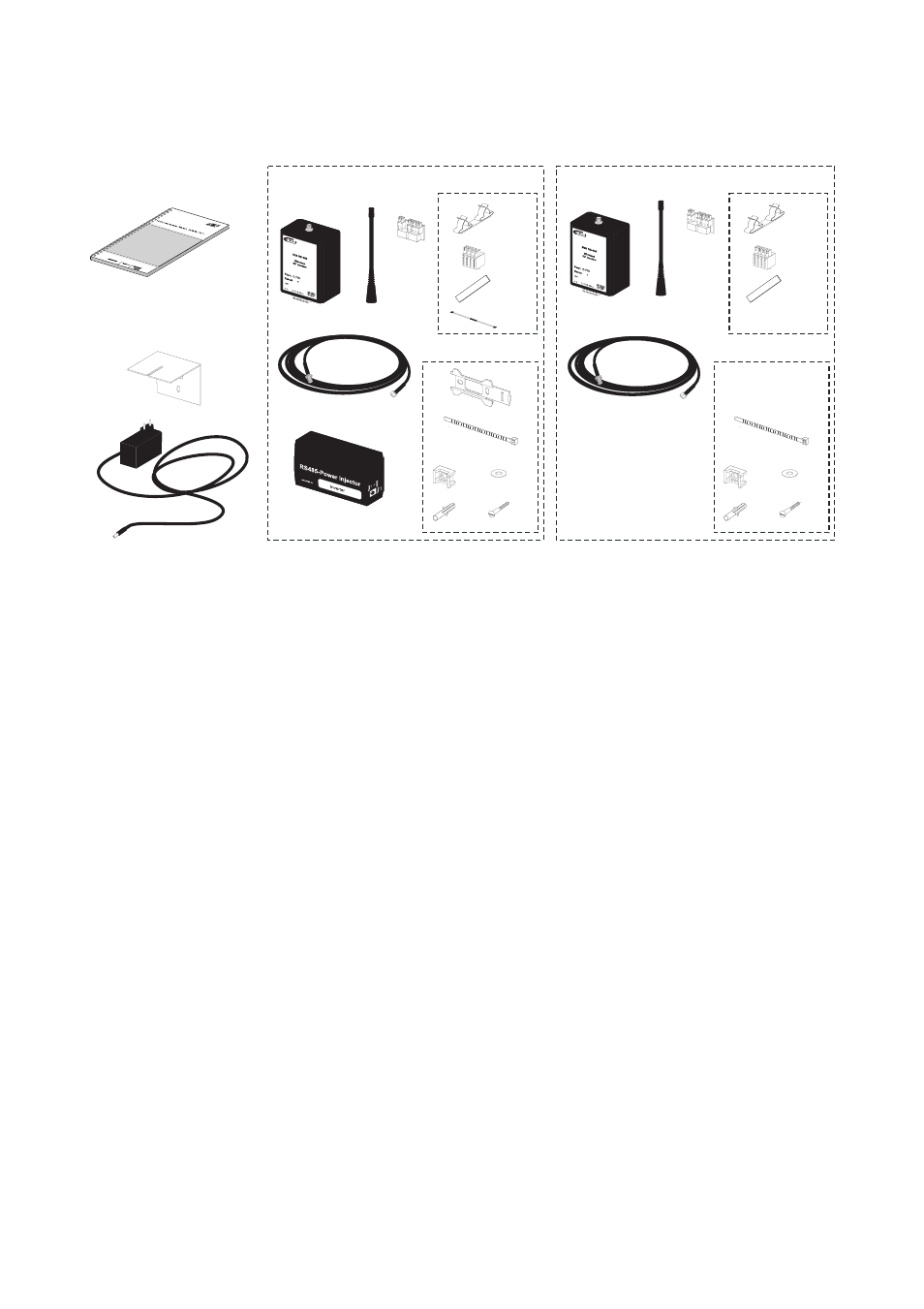

6.2 Contenu de la livraison
A 1 guide d'installation
B 2 équerres pour les antennes (1 pour le côté onduleurs et 1 pour le côté appareils de
communication)
C 1 bloc d'alimentation (90-264 V AC, 12 V DC, 10 W) (pour le côté onduleurs)
Côté onduleurs Côté appareils de communication
D 1 modem RF sans fil IRIS RS485
(module radio)
D 1 modem RF sans fil IRIS RS-485
(module radio)
E 1 adaptateur E 1 adaptateur
F 1 antenne F 1 antenne
G 1 câble d'antenne de 3 m G 1 câble d'antenne de 3 m
H 1 RS485 Power Injector-02 (« Inverter »)
J
1 borne de blindage à 2 pôles J 1 borne de blindage à 2 pôles
K 4 connecteurs à 4 pôles K 2 connecteurs à 4 pôles
L 2 feuilles de cuivre autoadhésives L 2 feuilles de cuivre autoadhésives
M 1 résistance de terminaison 120 ohm
N 1 support mural pour le RS485 Power Injector
O 2 colliers de serrage
O 2 colliers de serrage
P 2 socles à visser P 2 socles à visser
Q 2 rondelles V2A Q 2 rondelles V2A
R 6 chevilles S6 R 4 chevilles S6
S 6 vis 4 x 35 mm V2A S 4 vis 4 x 35 mm V2A
A
B
C
D D
F
F
E
E
J
K
L
M
J
K
L
N
O
P Q
R S
O
P Q
R S
G
H
G
