Raccordement électrique
SMA Solar Technology AG
18
WirelessSet485-IFR091511
Instructions d’installation
5.4 Raccordement du RS485-Power Injector
5.4.1 Raccordement de l'onduleur avec le RS485-Power Injector
RS485-Power Injector

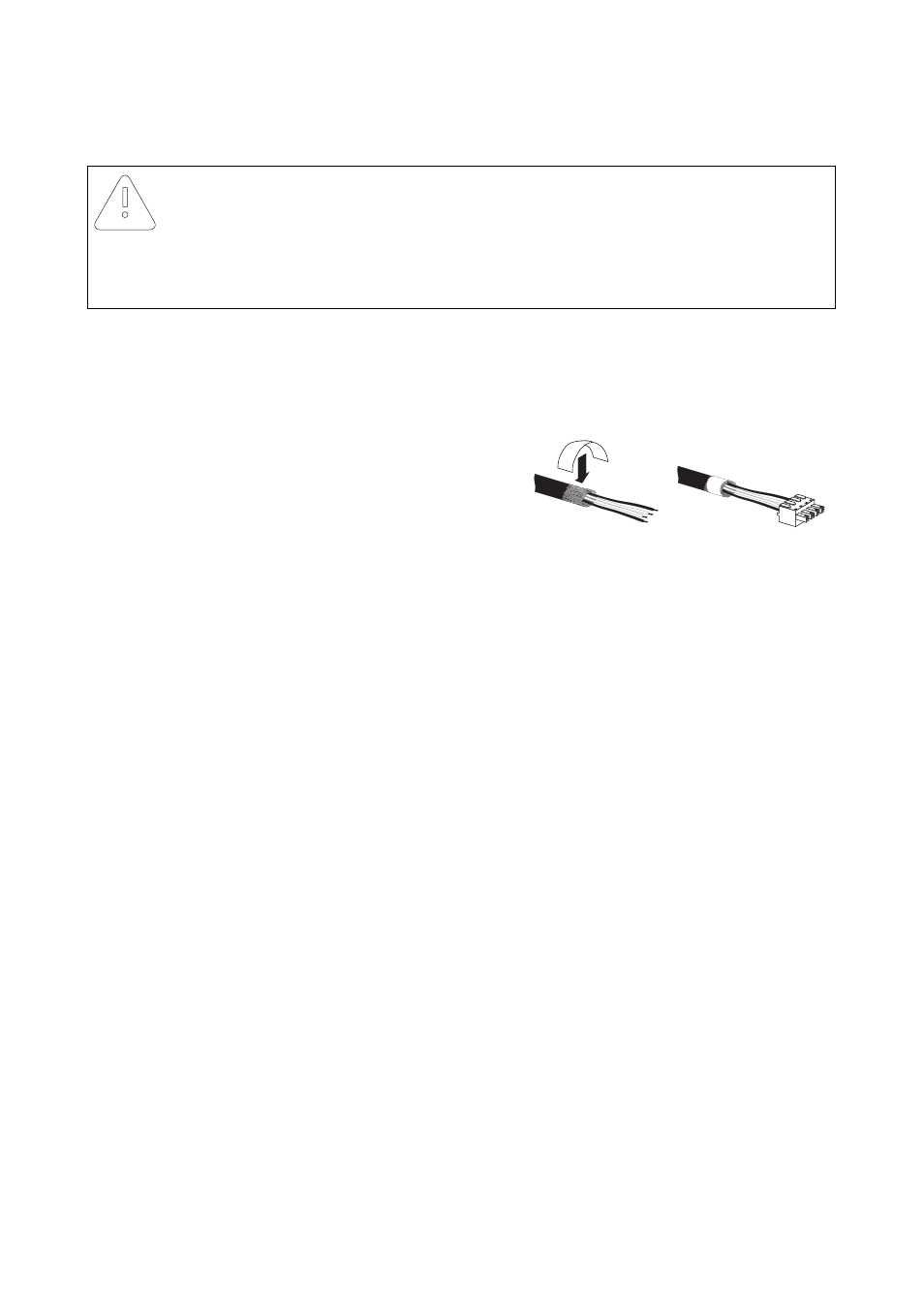

1. Dénudez l'extrémité du câble de communication sur
env. 4 cm.
2. Raccourcissez le blindage sur 1,5 cm, rabattez-le
vers l'arrière et entourez-le d'une feuille adhésive
conductrice.
3. Raccordez les conducteurs avec les bornes
(Data+, Data--, GND) du connecteur pour le RS485-Power Injector. Data+ et Data-- doivent être
une paire de brins torsadés.
4. Notez le raccordement et la couleur des conducteurs :
2 Data+ _____________________
7 Data-- _____________________
5 GND _____________________
5. Enfichez le connecteur dans l'entrée du RS485-Power Injector (IN).
PRUDENCE !
Risque de court-circuit lors du raccordement du RS485-Power Injector.
Installez le RS485-Power Injector directement avant le consommateur à alimenter par du
+12 V.
