SMA Solar Technology AG Le kit sans fil 485-02
Instructions d’installation WirelessSet485-IFR091511 25
6.3 Montage
Montez le kit sans fil 485-02 comme décrit au chapitre 4 « Montage » (Page 12).
6.4 Raccordement électrique du kit sans fil 485-02
Câblez tous les appareils du côté onduleurs d'abord, puis du côté appareils de communication. Le
côté onduleurs doit être câblé de la même façon que celui du kit sans fil 485-01 (cf. chapitre 5.2 ).
Du côté appareils de communication, le module radio du kit sans fil 485-02 est raccordé directement
avec le module radio du kit sans fil 485-01. Exécutez les étapes suivantes de chaque côté :

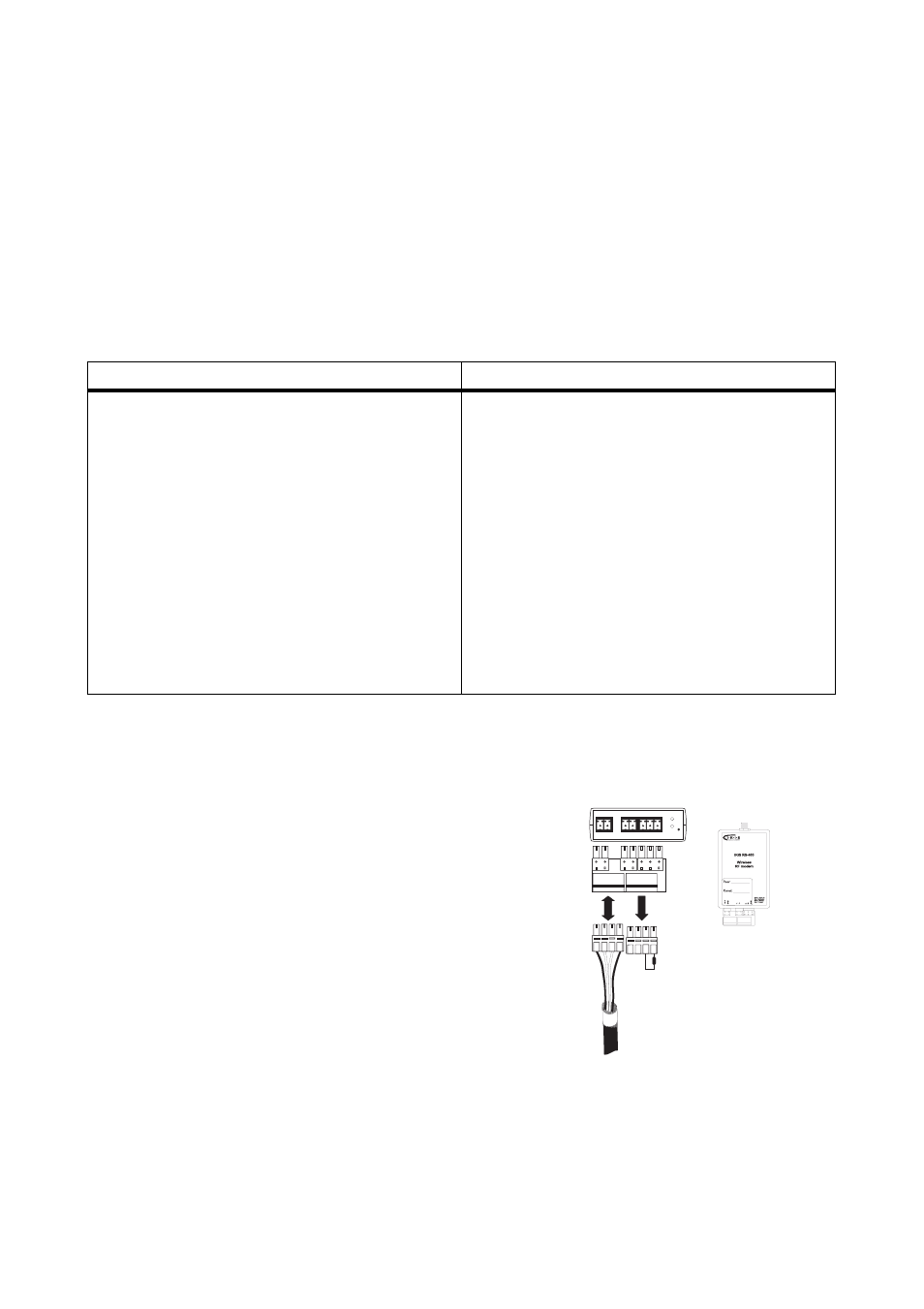

6.4.1 Préparation de l'adaptateur du kit sans fil 485-01
Suivez les instructions ci-après du côté appareils de communication du kit sans fil 485-01 (Set1).
1. Débranchez le bloc d'alimentation du RS485-Power
Injector de la prise de courant.
2. Retirez le câble de communication RS485 et le
connecteur de terminaison du module radio du kit
sans fil 485-01.
3. Dénudez le câble de communication RS485 sur 1,5
cm.
4. Raccourcissez le blindage sur 1,5 cm, rabattez-le
vers l'arrière et entourez-le d'une feuille adhésive
conductrice.
5. Enfichez le connecteur de nouveau dans le module
radio du kit sans fil 485-01.
Côté onduleurs Côté appareils de communication
1. Raccorder le câble d'antenne avec le
module radio (cf. chapitre 5.2 ).
2. Câbler les onduleurs entre eux
(cf. chapitre 5.3 ).
3. Raccorder le RS485-Power Injector
(cf. chapitre 5.4 ).
– Raccorder l'onduleur avec le RS485-
Power Injector.
– Raccorder le module radio avec le
RS485-Power Injector.
– Fixer la borne de blindage.
1. Raccorder le câble d'antenne avec le
module radio (cf. chapitre 5.2 ).
2. Raccorder le module radio avec le kit sans
fil 485-01.
– Préparer le module radio du kit sans fil
485-01 (cf. chapitre 6.4.1 ).
– Raccorder le module radio avec le
module radio du kit sans fil 485-01
(cf. chapitre 6.4.2 ).
– Fixer la borne de blindage (cf. chapitre
6.4.3 ).
Set1
