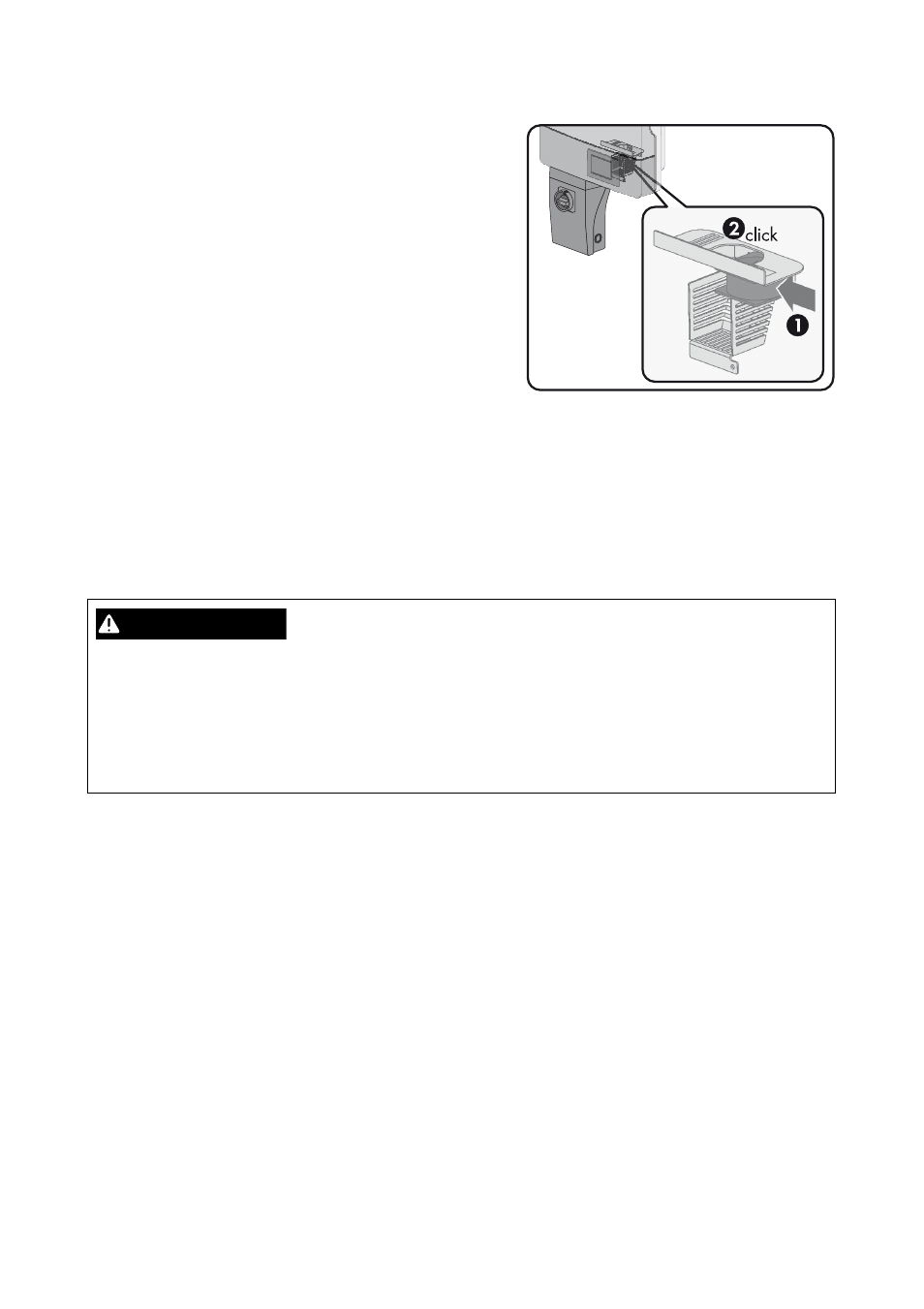

6. Introduisez le ventilateur sur le côté droite dans la
grille.
☑ Le ventilateur s’enclenche de façon audible.
11.7 Contrôle de la présence d’un défaut à la terre au niveau de
l’installation photovoltaïque
Si l’onduleur affiche les numéros d’événement 3501, 3601 ou 3701, il est possible que l’installation
présente un défaut à la terre. L’isolation électrique de l’installation photovoltaïque est défectueuse ou
insuffisante au niveau de la terre.
Contrôlez la présence d’un défaut à la terre pour chaque string de l’installation photovoltaïque en
procédant comme suit.
1. Mettez l’onduleur hors tension (voir chapitre 10).
2. Mesurez les tensions :
• Mesurez les tensions entre le pôle positif et le potentiel de terre.
• Mesurez les tensions entre le pôle négatif et le potentiel de terre.
• Mesurez les tensions entre les pôles positif et négatif.
Si vous détectez la présence des résultats suivants au même temps, l’installation
photovoltaïque présente un défaut à la terre.
☑ Toutes les tensions sont stables.
☑ La somme des deux tensions par rapport au potentiel de terre correspond environ à la
tension entre le pôle positif et le pôle négatif.
"7&35*44&.&/5
Danger de mort par choc électrique
Un défaut à la terre peut entraîner l’apparition de hautes tensions dans l’assemblage des panneaux
photovoltaïques.
• Manipulez les câbles des panneaux photovoltaïques uniquement au niveau de l’isolation.
• Ne raccordez pas de câbles DC avec un défaut à la terre à l’onduleur.
