6 Raccordement électrique SMA America, LLC
42 SB3-5TLUS22-IA-fr-16 Instructions d’installation

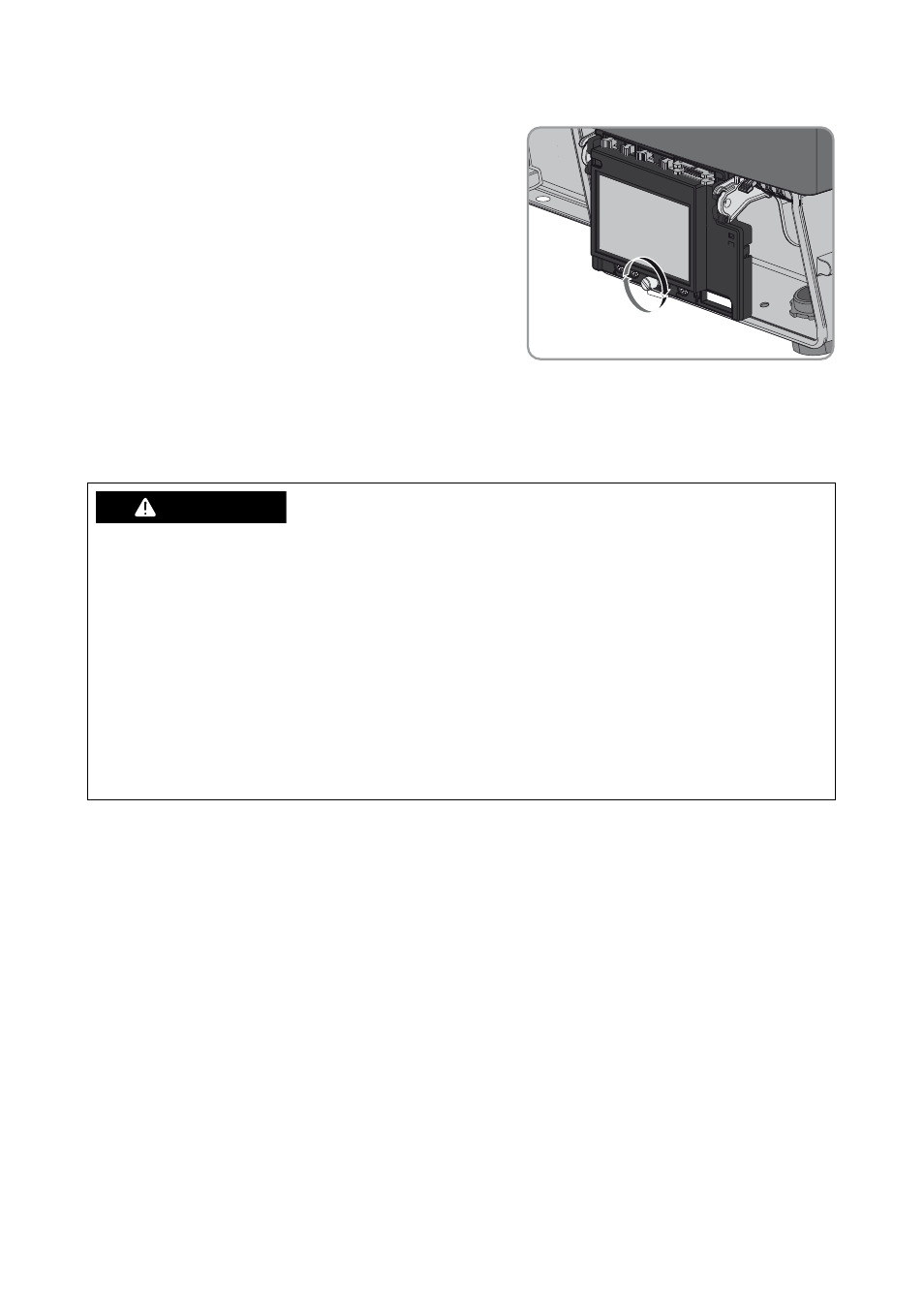

13. Si l’écran est relevé, rabattez-le et serrez la vis de
l’écran à la main.
6.4 Raccordement DC
6.4.1 Sécurité du raccordement DC
6.4.2 Conditions pour le raccordement DC
L’onduleur ne dispose ni d’un transformateur, ni d’une séparation galvanique. L’onduleur doit donc
être exploité uniquement sur des générateurs photovoltaïques qui ne sont pas mis à la terre. Le
générateur photovoltaïque doit alors être installé conformément au National Electrical Code
®
,
paragraphe 690.35 « Ungrounded Photovoltaic Power Systems », et aux prescriptions locales
applicables aux générateurs photovoltaïques non mis à la terre. En outre, le générateur
photovoltaïque (panneaux photovoltaïques et câblage) doit disposer d’une isolation de protection et
les panneaux photovoltaïques utilisés doivent être adaptés à cet onduleur.
L’onduleur dispose de deux plages d’entrée A et B. Les strings de chaque plage d’entrée doivent être
dimensionnés de manière identique.
%"/(&3
Danger de mort dû à des hautes tensions sur les conducteurs DC
Danger de mort ou de blessure grave par choc électrique en cas de contact avec un conducteur DC.
• Ne touchez pas les conducteurs DC.
Risque d’arcs électriques dû à l’inversion de conducteurs DC
Le raccordement de conducteurs DC inversés sur l’onduleur peut provoquer des arcs électriques
dangereux.
• Suivez scrupuleusement les instructions du présent document pour le raccordement DC.
• Assurez-vous que la polarité des conducteurs DC est correcte.
