6 Raccordement électrique SMA America, LLC
40 SB3-5TLUS22-IA-fr-16 Instructions d’installation
6.3.2 Raccordement de l’onduleur au réseau électrique public
Conditions requises :
☐ Le jeu de données régionales et la langue affichée à l’écran doivent être correctement réglés
(voir chapitre 7.1 « Réglage via les commutateurs rotatifs », page 50).
☐ Les conditions de raccordement de l’exploitant du réseau doivent être respectées.
☐ La tension du réseau doit se trouver dans la plage autorisée. La plage de travail exacte de
l’onduleur est définie dans les paramètres de fonctionnement.
1. Déconnectez ou ouvrez tous les sectionneurs AC et disjoncteurs miniatures dans le circuit de
sortie de l’onduleur et sécurisez-les contre toute remise en marche.
2. Assurez-vous qu’aucune tension n’est appliquée entre les câbles AC à raccorder.
3. Desserrez les six vis du couvercle inférieur du boîtier à l’aide d’une clé pour vis à six pans creux
(ouverture de 3) et retirez le couvercle du boîtier.

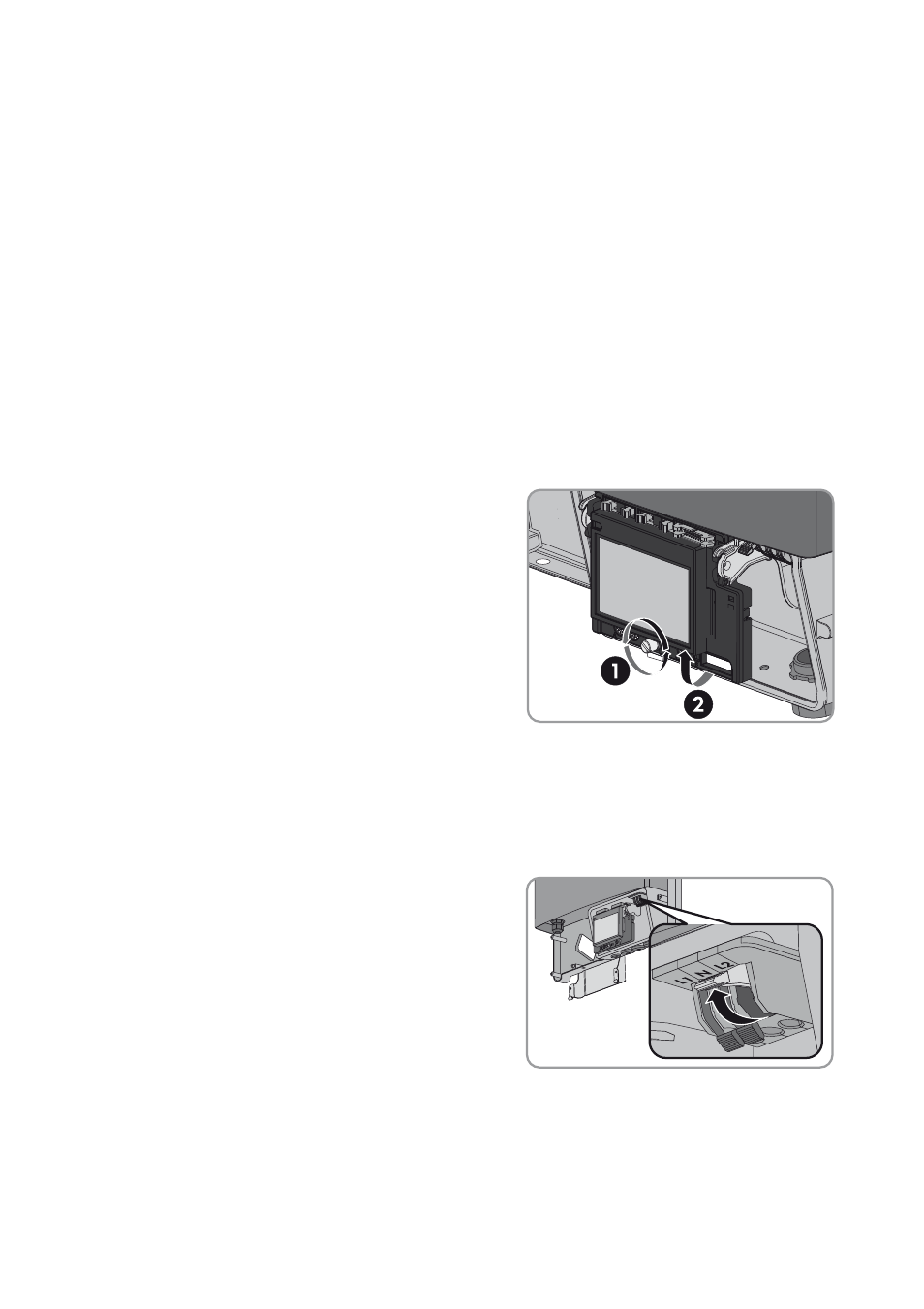

4. Dévissez la vis de l’écran et relevez ce dernier
jusqu’à ce qu’il s’encliquette.
5. Passez le conduit avec les câbles AC dans l’onduleur à travers l’ouverture du boîtier et serrez
le raccord vissé.
6. Dénudez chaque conducteur L1, L2, N et de mise à la terre de l’équipement sur
1
⁄
2
in. (12 mm).
7. Raccordez les conducteurs L1, L2 et N aux bornes AC correspondantes :
• Relevez le levier de sécurité des bornes jusqu’en
butée.
