7 Mise en service SMA America, LLC
54 SB3-5TLUS22-IA-fr-16 Instructions d’installation
7.2 Mise en service de l’onduleur
Conditions requises :
☐ La protection contre les surintensités AC et le dispositif de séparation AC doivent être
dimensionnés correctement.
☐ L’onduleur doit être correctement monté et raccordé.
☐ Le DC Disconnect doit être correctement monté et raccordé.
☐ Tous les câbles doivent être correctement branchés.

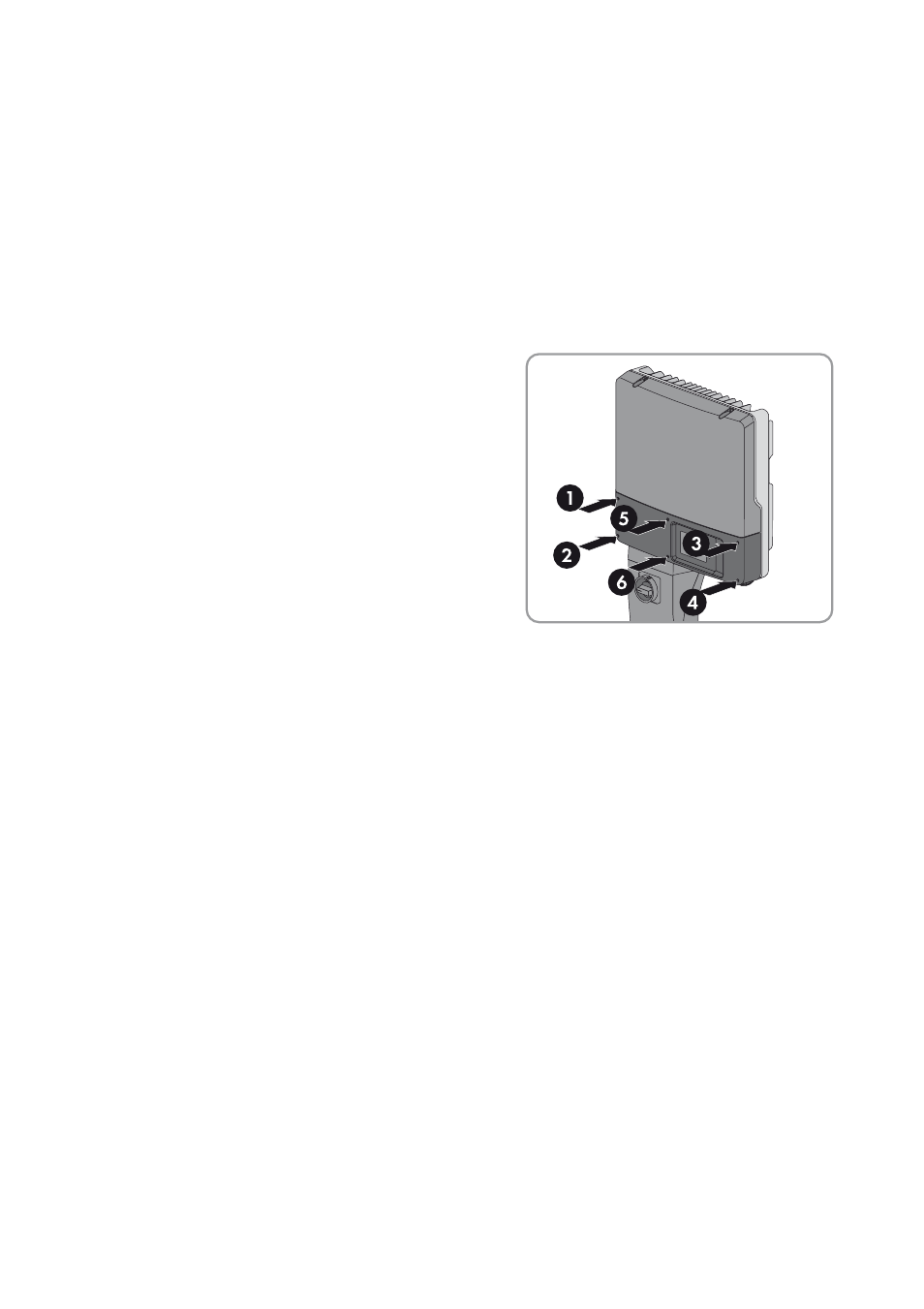

1. Placez le couvercle inférieur sur le boîtier à l’aide
des six vis et vissez-le solidement à l’aide d’une clé
pour vis à six pans creux (ouverture de 3) en
respectant l’ordre des étapes 1 à 6
(couple : 18 in.-lbs. (2.0 Nm)).
2. Connectez ou fermez tous les sectionneurs AC et disjoncteurs miniatures dans le circuit de sortie
de l’onduleur.
3. Si un sectionneur DC externe est présent, connectez ou fermez le sectionneur DC.
4. Tournez le commutateur rotatif du DC Disconnect en position On.
☑ L’onduleur effectue un test automatique de l’AFCI.
☑ La DEL verte est allumée et l’écran affiche successivement le type d’appareil, la version du
micrologiciel, le nom de l’appareil, le jeu de données régionales et la langue d’affichage.
En cas de communication via Speedwire, l’écran affiche en outre l’état les versions des groupes
de communication.
L’onduleur alimente le réseau.
✖ La DEL verte clignote ?
Origine possible de l’erreur : la tension d’entrée DC est encore trop faible ou l’onduleur
contrôle le réseau électrique public.
• Dès que la tension d’entrée DC est suffisante, l’onduleur se met en service.
✖ La DEL rouge s’allume, un message d’erreur et un numéro d’événement apparaissent à
l’écran ?
• Corrigez l’erreur (voir chapitre 11 « Recherche d’erreurs », page 61).
✖ La DEL bleue est allumée ou clignote ?
• Éliminez le défaut de communication (voir chapitre 9.3 « Signaux DEL », page 57).
