6 Raccordement électrique SMA America, LLC
44 SB3-5TLUS22-IA-fr-16 Instructions d’installation
6.4.3 Raccordement du générateur photovoltaïque
1. Déconnectez ou ouvrez tous les sectionneurs AC et disjoncteurs miniatures dans le circuit de
sortie de l’onduleur et sécurisez-les contre toute remise en marche.
2. Si un sectionneur DC externe est présent, déconnectez ou ouvrez le sectionneur DC.
3. Si aucun sectionneur DC externe n’est présent, couvrez les panneaux photovoltaïques avec un
matériau opaque ou débranchez les connecteurs des panneaux photovoltaïques.
4. Assurez-vous qu’aucune tension n’est appliquée sur les câbles DC du générateur photovoltaïque.

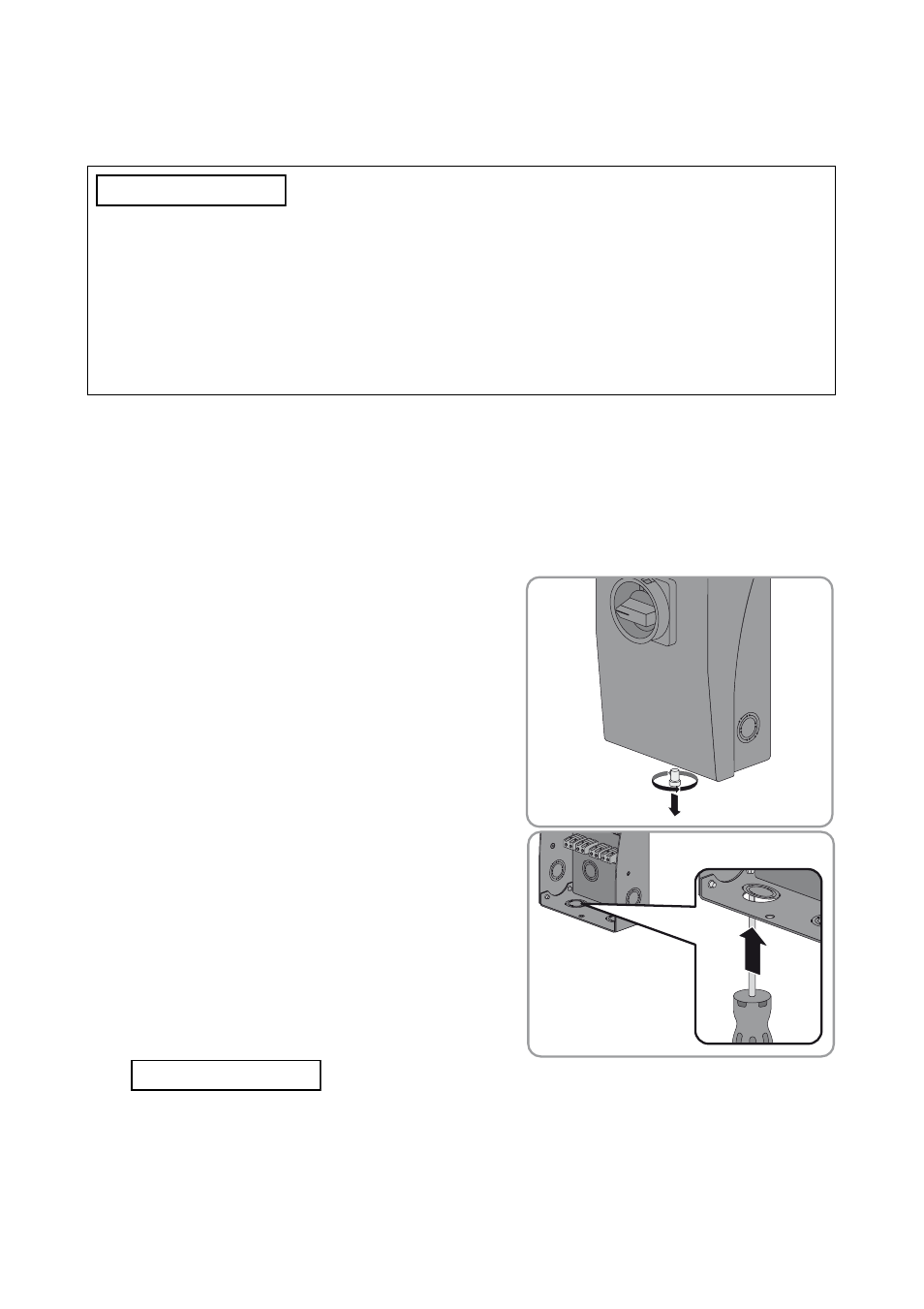

5. Desserrez la vis située sur la face inférieure du
DC Disconnect à l’aide d’une clé pour vis à six pans
creux (ouverture de 4) et retirez le couvercle du
DC Disconnect.
6. Enfoncez le nombre nécessaire d’ouvertures
défonçables pour l’installation des raccords vissés
sur le côté désiré du DC Disconnect
(diamètre :
1
⁄
2
in.,
3
⁄
4
in. ou 1 in.).
136%&/$&
Destruction de l’onduleur par surtension
Si la tension à vide des panneaux photovoltaïques dépasse la tension de système maximale de
l’onduleur, l’onduleur peut être détérioré par une surtension.
• Assurez-vous que la tension à vide des panneaux photovoltaïques ne dépasse pas la tension
d’entrée maximale de l’onduleur.
• Sinon, ne raccordez aucun string à l’onduleur et contrôlez la conception de l’installation
photovoltaïque.
7. 136%&/$&
Endommagement du DC Disconnect par l’agrandissement des points de rupture
L’agrandissement des points de rupture peut rendre possible la pénétration d’humidité dans le
DC Disconnect, ce qui peut endommager les composants électroniques du DC Disconnect.
• N’agrandissez pas les points de rupture.
