Exigences relatives aux panneaux photovoltaïques
☐ Les valeurs limites pour la tension de système maximale et le courant de court-circuit maximal
de l’onduleur ne doivent pas être dépassées (voir chapitre 13 « Données techniques »,
page 86).
☐ Les panneaux photovoltaïques et strings raccordés à une plage d’entrée doivent présenter des
propriétés électriques identiques selon les indications du fabricant.
☐ Pour un rendement optimal, tous les panneaux photovoltaïques d’une plage d’entrée doivent
être orientés vers le même azimut et montés avec la même inclinaison.
Exigences en matière de câbles :
☐ Fil plein ou fil torsadé en cuivre avec 19 brins maximum
☐ Section de conducteur : 12 AWG à 6 AWG (5.3 mm² à 13.3 mm²)
☐ Les câbles DC doivent être conçus pour supporter la température maximale des bornes DC de
+221°F ( +105°C).
☐ Les câbles doivent être conçus conformément aux prescriptions locales et au
National Electrical Code
®
. Le dimensionnement des câbles dépend, entre autres, des facteurs
d’influence suivants : courant nominal DC, type de câble, type de pose, faisceaux de câbles,
température ambiante et pertes maximales au niveau du câble.
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Raccords vissés (
3
⁄
4
in. (19 mm)), résistants à la pluie ou à l’humidité en cas d’installations en
extérieur
☐ Conduits de câbles (
3
⁄
4
in. (19 mm))
Courant d’entrée maximal des Sunny Boy 7000/7700TL-US
Un courant maximum de 18 A DC est autorisé par entrée DC. Le courant total ne doit pas
cependant pas dépasser 30 A DC.

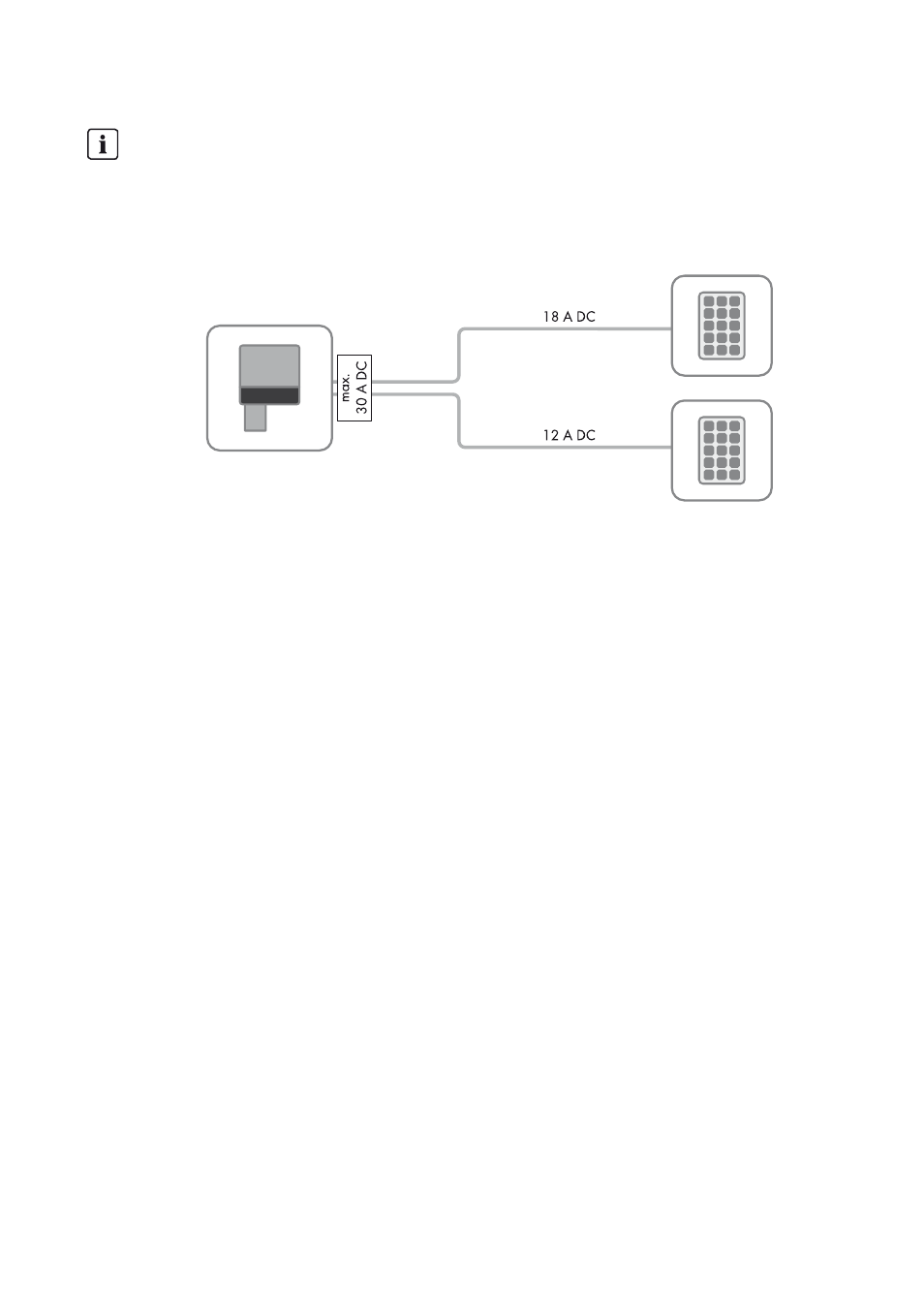

Exemple :
Si le courant d’entrée maximal est dépassé en raison de la configuration du générateur,
l’onduleur limite le courant total à 30 A DC.
