5 Montage SMA America, LLC
30 SB3-5TLUS22-IA-fr-16 Instructions d’installation
Respectez la position de montage autorisée :

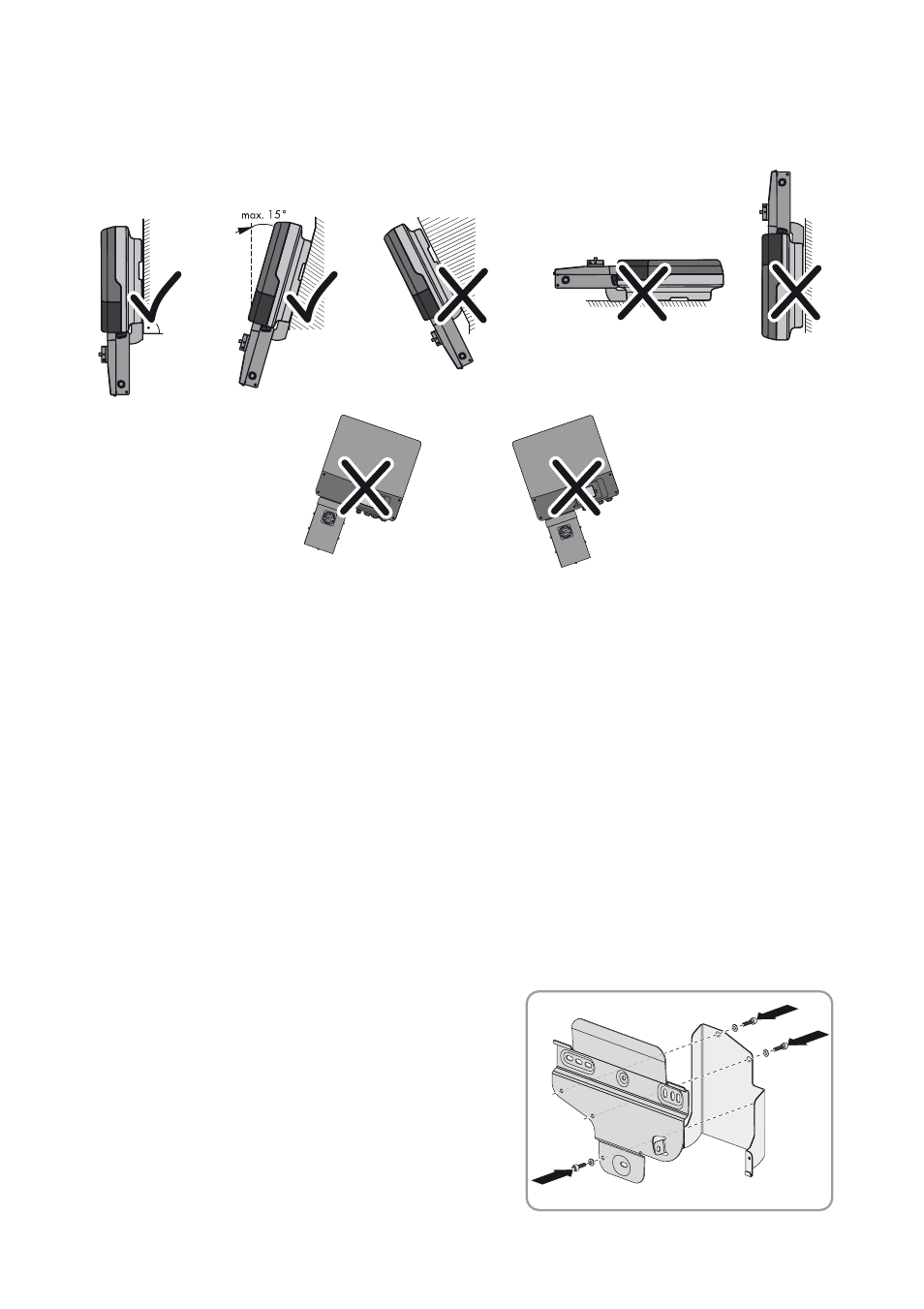

Figure 9 : Positions de montage autorisées et non autorisées
• Placez l’onduleur dans une position de montage autorisée avec l’écran à hauteur des yeux.
Cela empêche l’humidité de pénétrer dans l’onduleur et vous permet de lire facilement les
messages à l’écran et les DEL.
5.2 Montage du support mural
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Deux ou trois vis adaptées au support (diamètre : au moins
1
⁄
4
in. (6 mm)).
☐ Deux ou trois rondelles adaptées aux vis (diamètre extérieur : au moins
3
⁄
4
in. (18 mm)).
☐ Deux ou trois chevilles adaptées au support. En cas de montage sur des murs de construction
légère, n’utilisez pas de chevilles pour corps creux ou de chevilles à bascule.
☐ Si l’onduleur doit être sécurisé contre le vol, un cadenas (voir chapitre 5.4 « Installation du
dispositif antivol », page 34).
1. Vissez le support du DC Disconnect sur le support
mural de l’onduleur à l’aide des vis et des rondelles
autobloquantes fournies en utilisant une clé pour vis
à six pans creux (ouverture de 4) (couple :
44 in.-lbs. (5.0 Nm)). Pour ce faire, vissez les deux
vis supérieures (M5x12) par l’arrière et la vis
inférieure (M5x8) par l’avant.
