6.2 Aperçu de la zone de raccordement
6.2.1 Zone de raccordement de l’onduleur

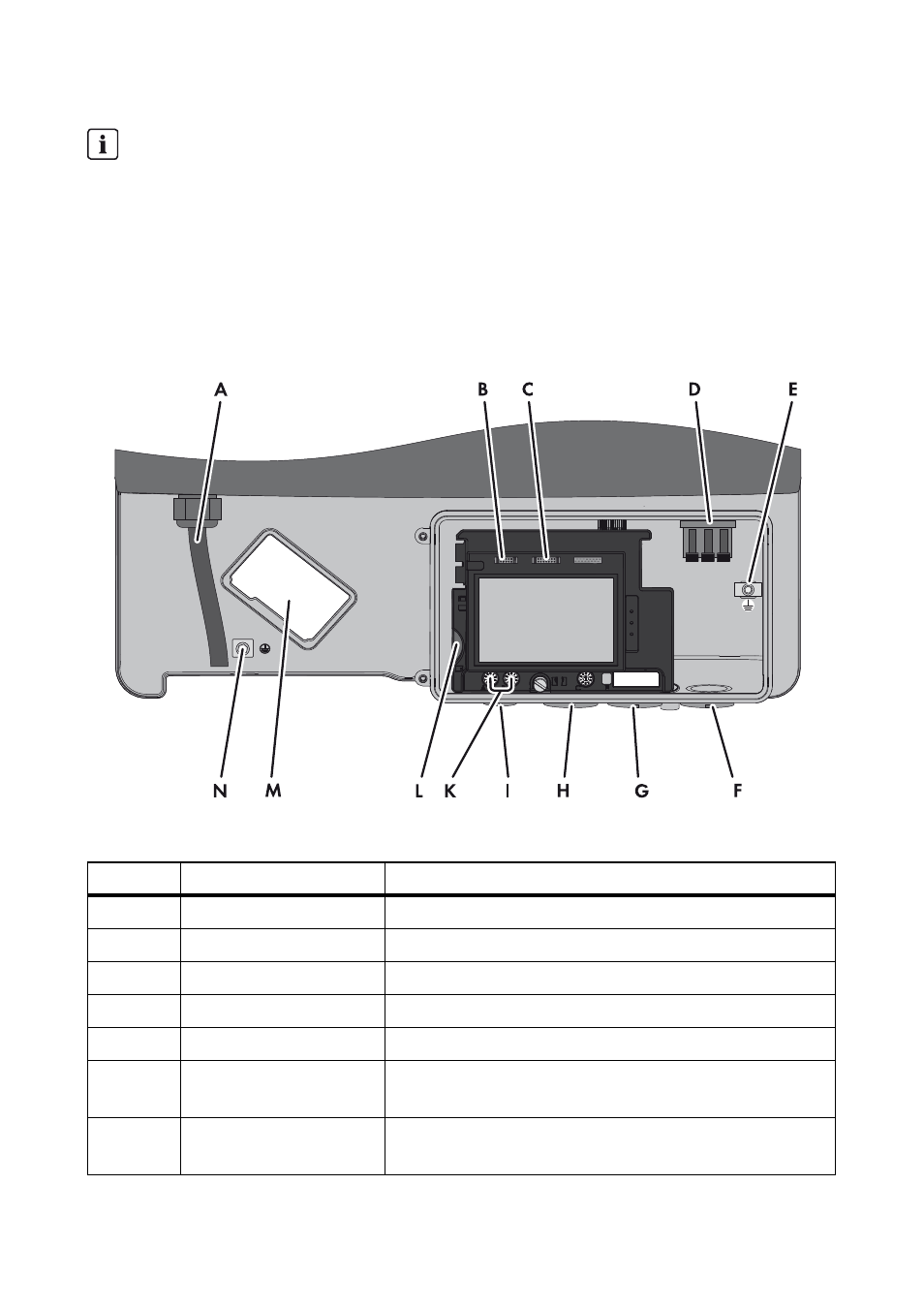

Figure 11 : Zone de raccordement à l’intérieur de l’onduleur
Respectez les prescriptions locales
Toutes les installations électriques doivent être réalisées conformément aux normes électriques
en vigueur sur place et au National Electrical Code
®
(ANSI/NFPA 70). Les installations au
Canada doivent être réalisées conformément aux normes canadiennes en vigueur.
Position Désignation Explication
A Câbles DC Pour la connexion de l’onduleur et du DC Disconnect
B Prise de raccordement Pour le raccordement du module d’alimentation de secours
C Prise de raccordement Pour le raccordement de l’interface de communication
D Borne Pour les câbles AC
E Point de mise à la terre Pour le conducteur de mise à la terre de l’équipement
F Ouverture du boîtier
(
3
⁄
4
in. (19 mm))
Pour le raccord vissé destiné au passage des câbles AC
G Ouverture du boîtier
(
3
⁄
4
in. (19 mm))
Pour le raccord vissé destiné au passage optionnel du
câble de données
