13 Mise hors service
13.1 Débranchement de la fiche AC confectionnable sur le
terrain
Démontage et réassemblage de la fiche AC confectionnable sur le terrain en
72 heures seulement
• Au total, la fiche AC confectionnable sur le terrain doit être confectionné trois fois au
maximum pendant les 72 heures après le premier montage.
• Une fois les 72 heures écoulées, la fiche AC confectionnable sur le terrain ne doit plus
être démontée.
• Le câble doit être raccourci à nouveau avant chaque confection.
Procédure :
1.
Danger de mort par choc électrique
Ne déconnectez pas la fiche AC confectionnable sur le terrain lorsqu’elle est en charge.
• Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le
réenclenchement.
• Assurez-vous que les panneaux photovoltaïques sont recouverts.

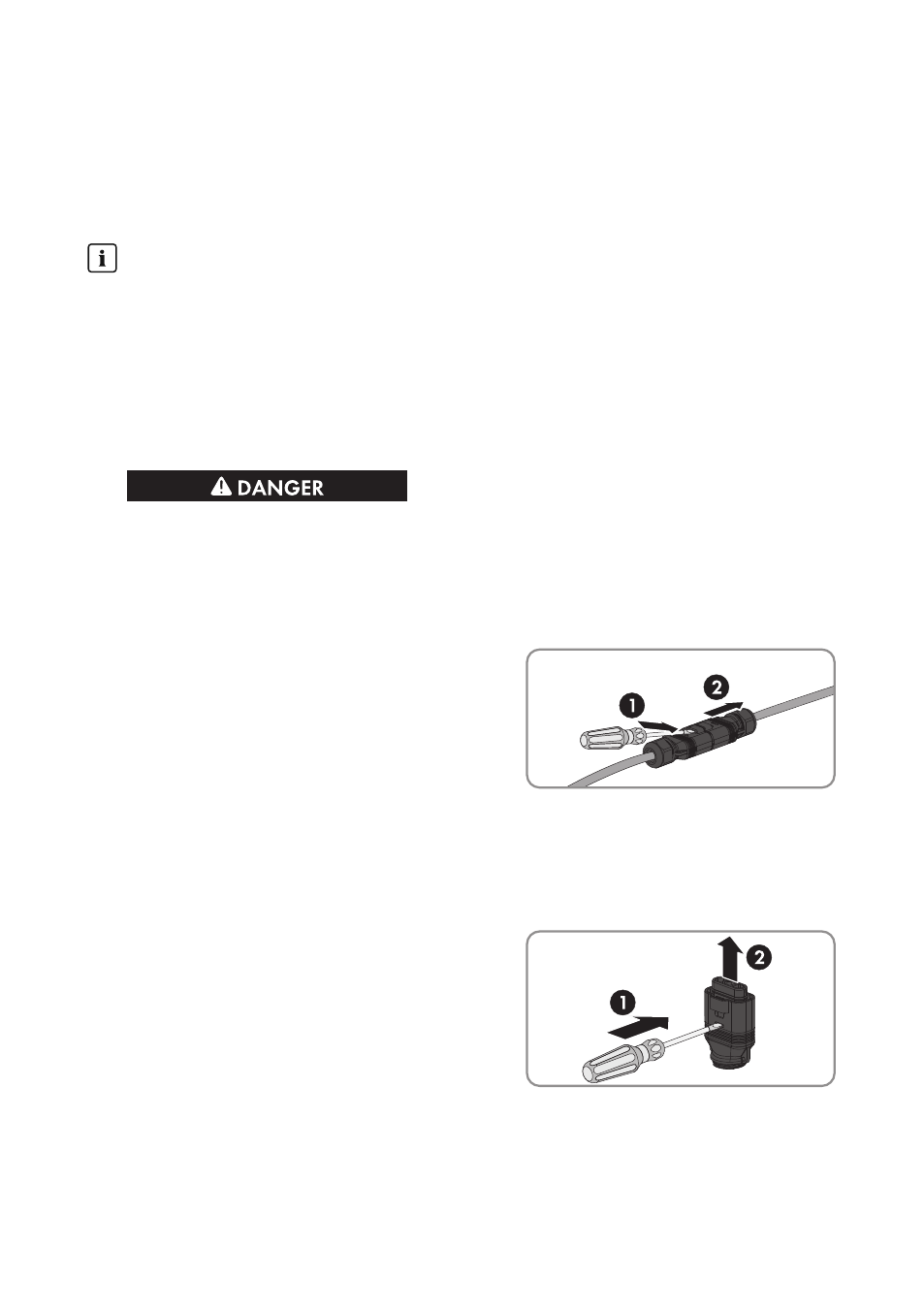

2. Déverrouillez la fiche AC confectionnable sur le
terrain du câble AC de l’onduleur et retirez-la.
Pour cela, insérez un tournevis à fente (largeur
de lame : 4 mm) dans la large fente au niveau
de la fiche AC confectionnable sur le terrain et
faites levier. Retirez dans le même temps le
connecteur AC.
3. Le cas échéant, démontez la fiche AC confectionnable sur le terrain :
• Desserrez le raccord à vis du boîtier de fiche.
• Retirez le joint de l’ouverture du filetage. Veillez à ce que les lamelles du boîtier de fiche
ne soient pas endommagées.
• Dégagez le boîtier de fiche du corps
isolant. Introduisez pour cela un tournevis à
fente (largeur de lame : 4 mm) dans la
petite fente du boîtier de fiche et
déverrouillez le crochet d’encliquetage
jusqu’à ce que le corps isolant se dégage
du boîtier de fiche.
• Desserrez les trois vis à l’aide d’un tournevis et débranchez les conducteurs.
• Raccourcissez le câble avant le réassemblage de la fiche AC confectionnable sur le
terrain.
