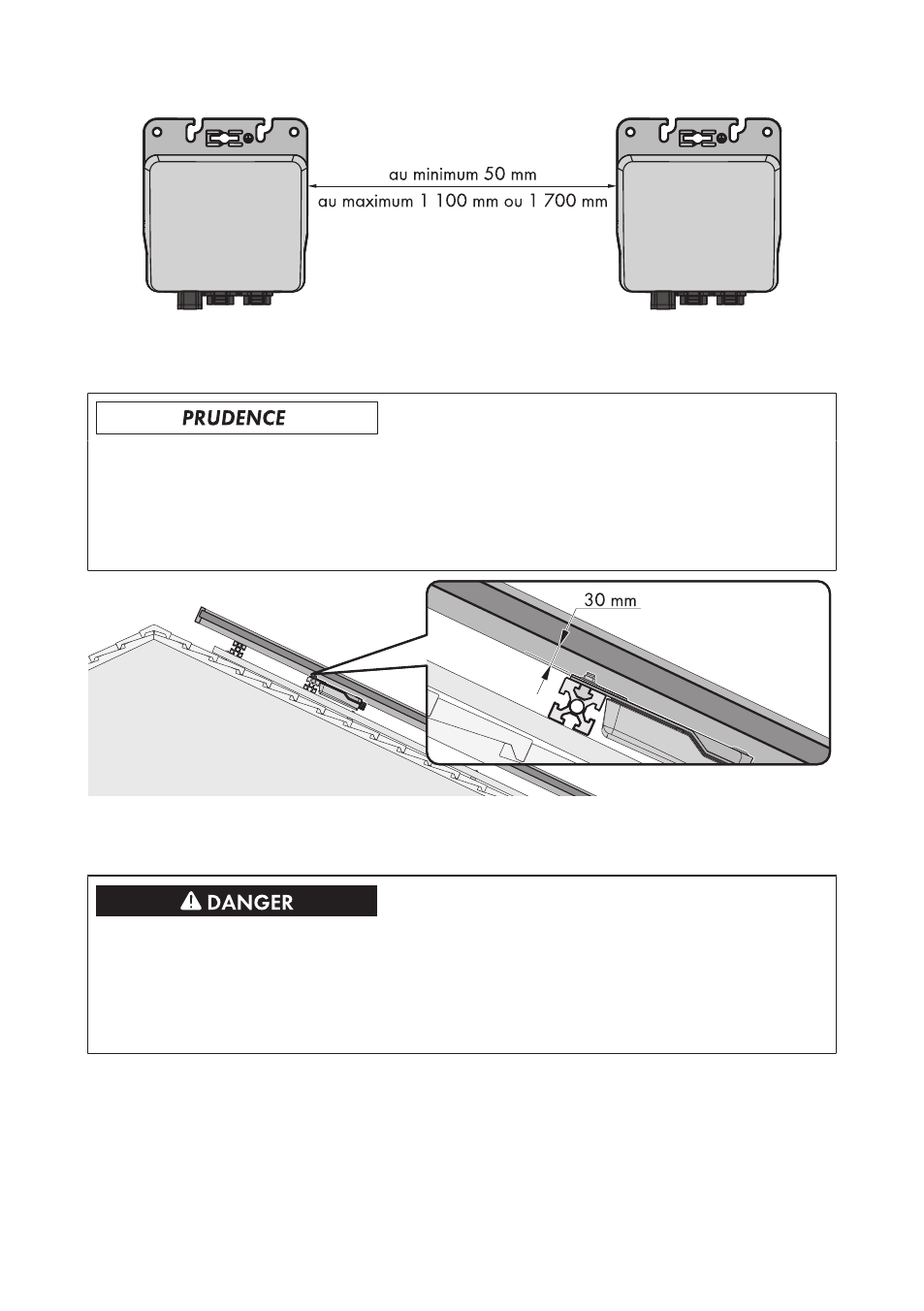

Figure 9 : Distances recommandées
Distance minimale entre l’onduleur et la face inférieure du panneau photovoltaïque :
Panneau photovoltaïque endommagé par un manque de distance entre l’onduleur et
la face inférieure du panneau photovoltaïque
En cas de montage sur le toit, la distance de l’onduleur à la face inférieure du panneau
photovoltaïque doit être d’au moins 30 mm. Vous éviterez ainsi que le boulon de mise à la terre
endommage le panneau photovoltaïque.
Figure 10 : Distance minimale entre l’onduleur et la face inférieure du panneau photovoltaïque
Position de montage autorisée :
Choc électrique dû à la pénétration d’humidité
• Durant le montage, veillez à ce que la zone de raccordement de l’onduleur reste sèche.
Si les connecteurs et le bouchon de protection sont en place, la zone de raccordement est
protégée contre toute pénétration d’eau. L’onduleur correspond ainsi à l’indice de protection
IP65.
☐ Afin de garantir un fonctionnement optimal et une longue durée de vie de l’onduleur, installez
chaque onduleur de manière centrée au-dessous de la boîte de raccordement du panneau
photovoltaïque.
☐ En cas des installations intégrées aux bâtiments, n’installez pas l’onduleur directement à
l’arrière des panneaux photovoltaïques. Vous éviterez ainsi que l’onduleur ne perde pas de sa
puissance en raison d’une température ambiante trop élevée.
