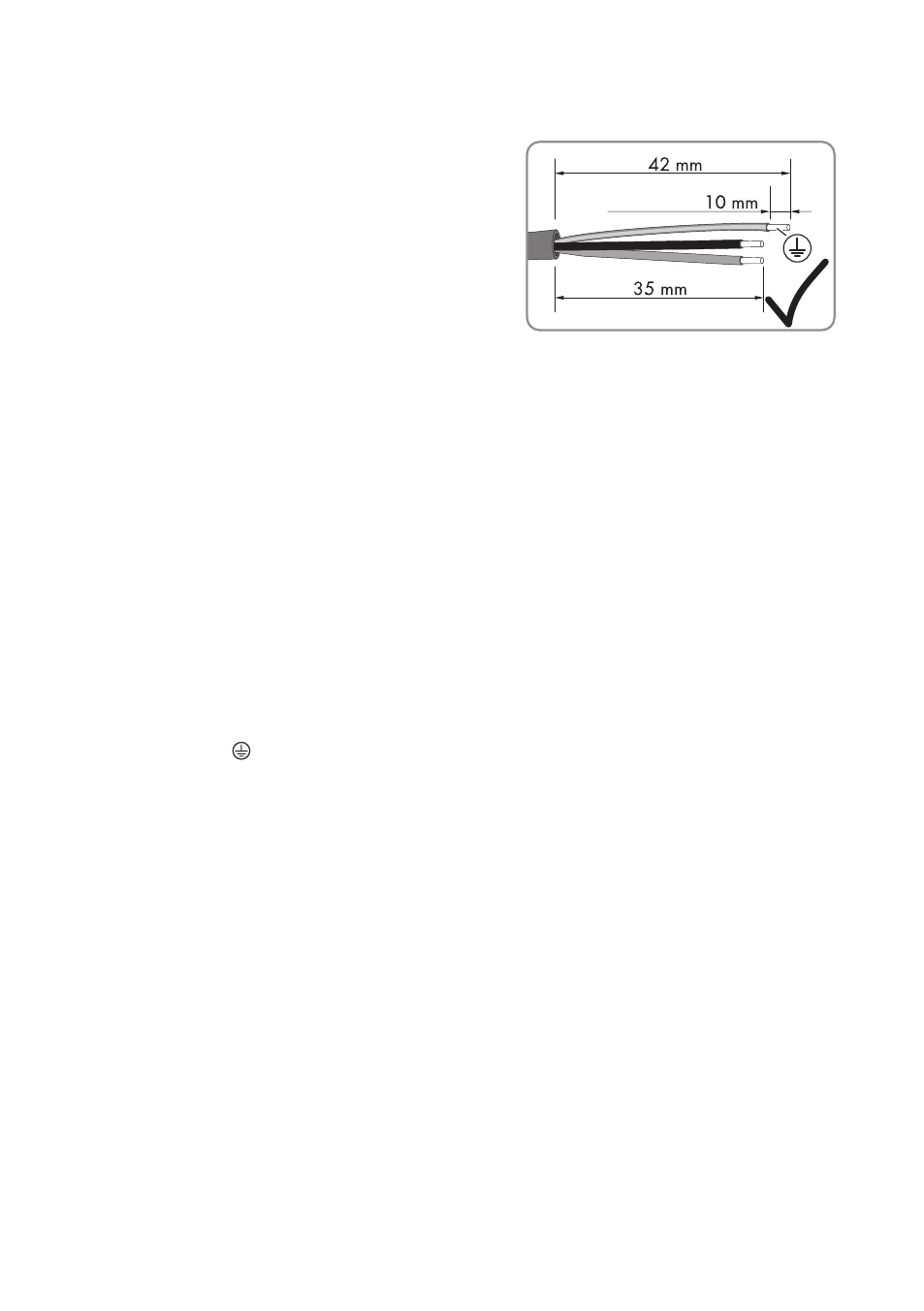

3. Raccourcissez les conducteurs L et N de 7 mm.
4. Dénudez les trois conducteurs isolés avec une

pince à dénuder de 10 mm (tolérance : ±
1 mm). Veillez à ce que les tresses ne soient pas
endommagées.

☑ Le câble est confectionné.

5. Poussez un embout de câblage sur un conducteur dénudé jusqu’à la butée.
6. Sertissez les embouts de câblage à l’aide d’une pince à sertir.
7. Assurez-vous qu’une cote de sertissage de 2,4 mm au maximum est respectée.

Prémonter la fiche AC confectionnable sur le terrain

1. Passez le raccord à vis à travers le câble équipé des embouts de câblage. Le filetage du

raccord à vis doit pointer vers l’embout de câblage.

2. Poussez le joint avec les doigts dans le boîtier de fiche jusqu’à la butée.
3. Passez le boîtier de fiche avec joint à travers le câble. Le filetage doit pointer vers celui du

raccord à vis.

Installer le corps isolant

1. Poussez les tresses munies des embouts de câblage jusqu’à la butée dans les embases

préinstallées du corps isolant. Le conducteur de ligne doit être enfiché dans l’embase L, le
conducteur de neutre dans l’embase N et le conducteur de protection dans l’embase portant
le symbole

.

☑ Les embouts de câblage ne sont plus visibles.

2. Serrez les trois vis du corps isolant à l’aide d’un tournevis (couple de serrage : 0,8 Nm).
3. Assurez-vous que les conducteurs isolés sont bien en place dans la bonne embase du corps

isolant.

Finaliser l’installation de la fiche AC confectionnable sur le terrain

1. Placez le boîtier de fiche sur le corps isolant.

☑ Les deux éléments s’encliquettent de façon audible. Pour cela, il faut que les dispositifs

d’encliquetage du corps isolant et ceux du boîtier de fiche concordent.

2. Vissez le raccord à vis du boîtier de la fiche et serrez-le avec une clé dynamométrique deux

fois avec des couples de serrage indiqués :

• Serrez d’abord le raccord à vis avec un couple de serrage de 3,3 Nm. Pour cela, réglez

la valeur 3,0 Nm, prescrite par SMA Solar Technology AG, sur l’échelle graduée de la
clé dynamométrique.

• Serrez ensuite le raccord à vis avec un couple de serrage de 4,4 Nm. Pour cela, réglez

la valeur 4,0 Nm, prescrite par SMA Solar Technology AG, sur l’échelle graduée de la
clé dynamométrique.
