Cotes de montage du Sunny Multigate avec vis :

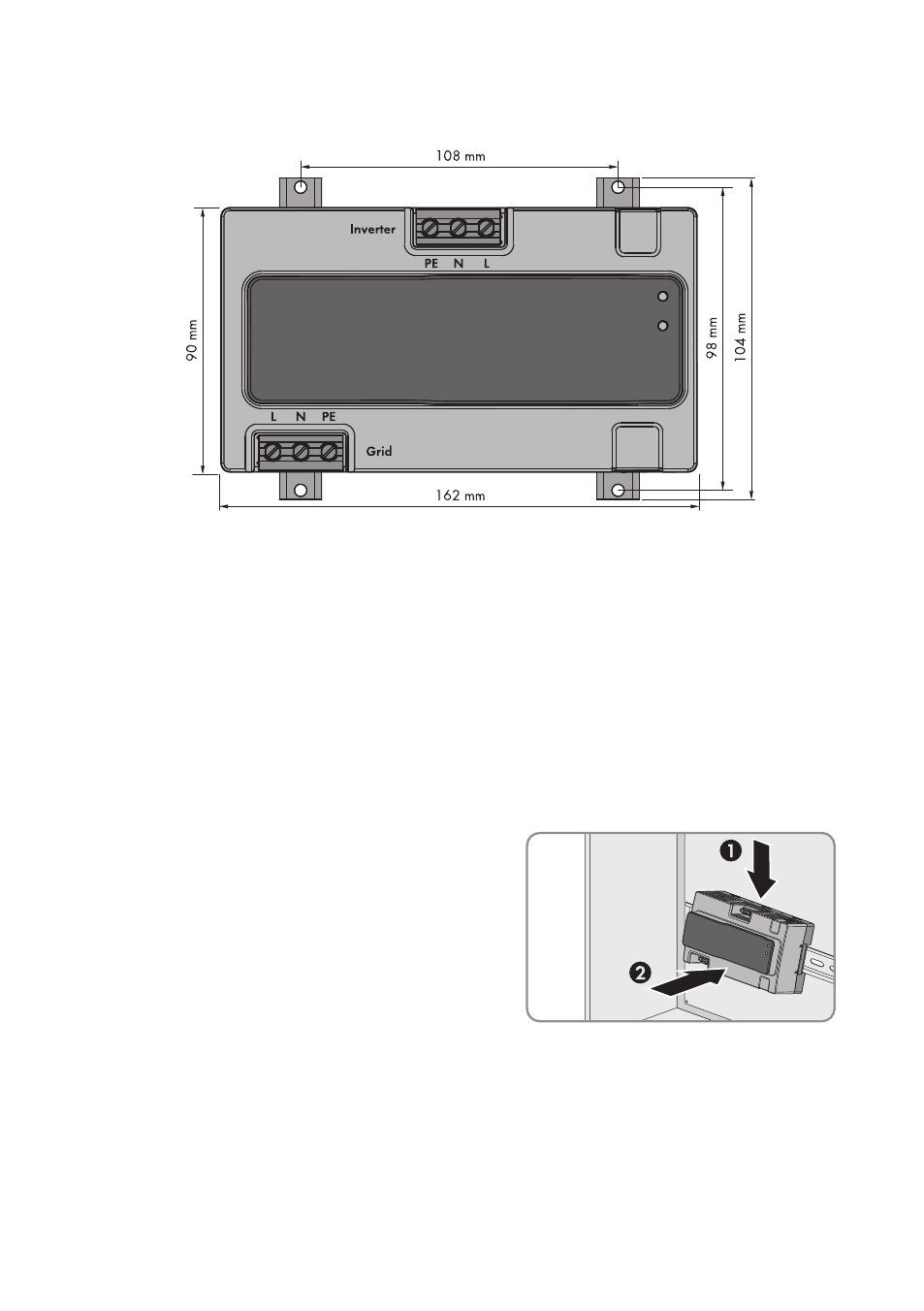

Figure 13 : Cotes du Sunny Multigate et des trous de perçage pour le montage avec vis
5.4 Montage du Sunny Multigate
5.4.1 Montage du Sunny Multigate sur rail DIN
Matériel de montage supplémentaire nécessaire (non compris dans le contenu de
livraison) :
☐ Armoire de distribution conforme aux exigences du lieu d’installation avec indice de protection
IP20
☐ Rail DIN adapté à l’armoire de distribution (largeur : 35 mm, longueur : 235 mm)
Procédure :
1. Pour un montage sur rail DIN, placez le Sunny
Multigate par en haut sur le rail DIN et
accrochez-le.
☑ Le Sunny Multigate s’enclenche de façon audible.
2. Assurez-vous que le Sunny Multigate est bien en place.
