• Conseil : le couple de serrage à régler indiqué ne concerne que la clé dynamométrique
prescrite par SMA Solar Technology AG. La valeur réglée sur la clé dynamométrique
doit être inférieure à la valeur réelle (pour plus d’informations sur le calcul du couple de
serrage à régler, voir www.stahlwille.com). La clé dynamométrique est composée des
éléments suivants : clé dynamométrique (appareil de base), outil emboîtable à quatre
pans et clé Crow-Ring.
3. Assurez-vous que le raccord à vis du boîtier de fiche est bien vissé.
6.5 Raccordement d’une mise à la terre supplémentaire
Vous pouvez également mettre l’onduleur à la terre si une mise à la terre supplémentaire ou une
liaison équipotentielle est nécessaire sur place. Cela empêchera la formation d’un courant de
contact en cas de défaillance du conducteur de protection d’origine.
Vous pouvez mettre chaque onduleur à la terre séparément ou relier plusieurs onduleurs entre eux.
Procédure :
• Le conducteur de protection doit être raccordé à la liaison équipotentielle du tableau de
répartition AC.
6.6 Raccordement du premier onduleur au Sunny Multigate
6.6.1 Raccorder le câble AC à la fiche AC confectionnable sur le
terrain ou à la boîte de jonction
Côté AC, il y a deux façons de raccorder le premier onduleur au Sunny Multigate.
• Raccordement avec la fiche AC confectionnable sur le terrain fournie
• Raccordement via boîte de jonction avec borne de traversée intégrée
Câblage avec fiche AC confectionnable sur le terrain

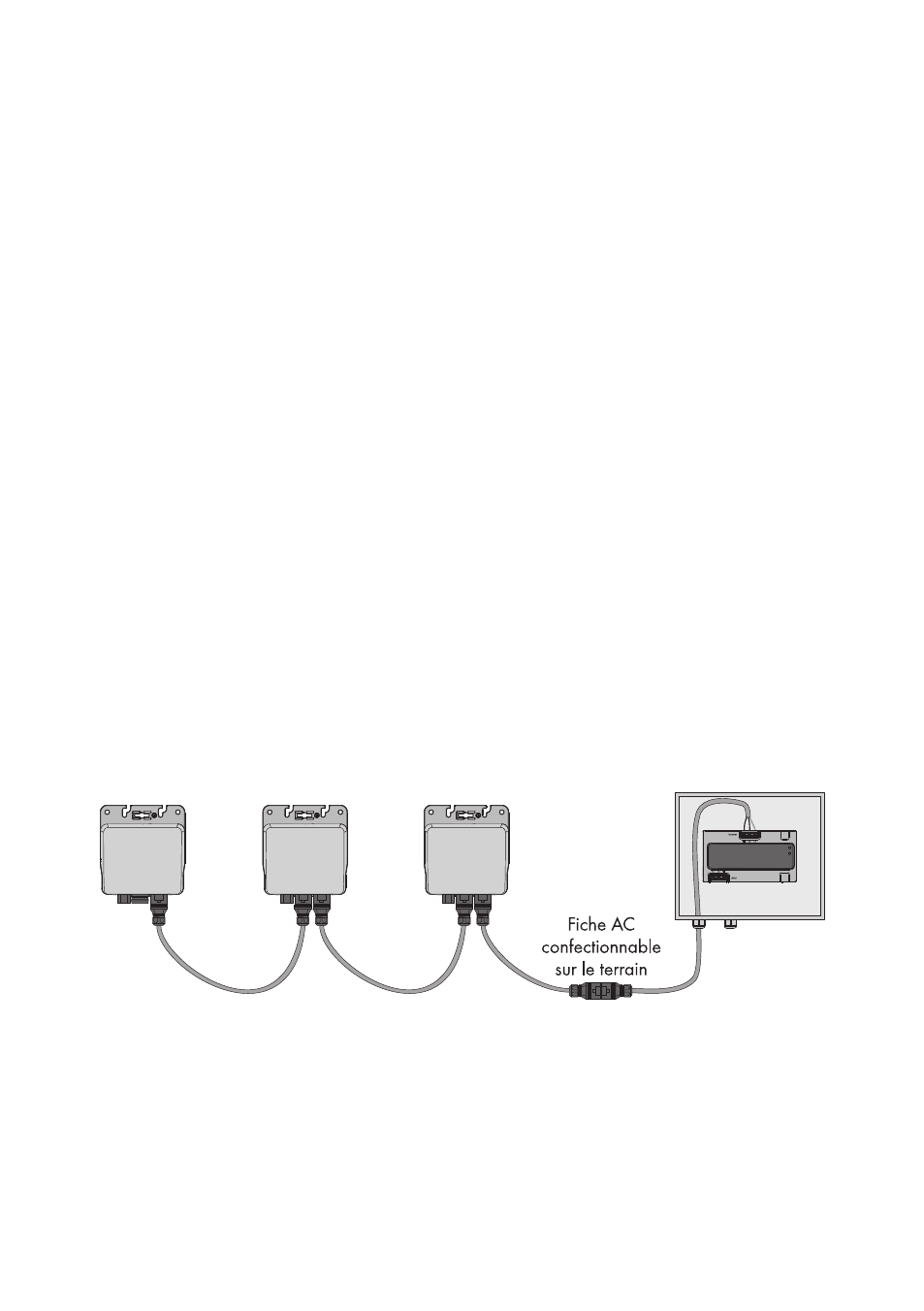

Figure 18 : Câblage AC de l’ensemble de l’installation photovoltaïque avec fiche AC confectionnable sur le
terrain
