Procédure :
1.
Danger de mort par choc électrique
N’enfichez pas la fiche AC confectionnable sur le terrain lorsqu’elle est en charge.
• Assurez-vous que le disjoncteur miniature à deux pôles du Sunny Multigate est coupé et
sécurisé contre le réenclenchement.
• Assurez-vous que les panneaux photovoltaïques sont recouverts.
2. Assemblez la fiche AC confectionnable sur le terrain (voir chapitre 6.4, page 33).
3. Enfichez l’extrémité non utilisée du câble AC
raccordé à l’onduleur dans l’embase de la fiche
AC confectionnée sur le terrain.
☑ La fiche AC confectionnable sur le terrain s’enclenche de façon audible. Pour cela, il faut
que les éléments d’enclenchement des deux fiches concordent.
Câblage avec boîte de jonction
À la place de la fiche AC confectionnable sur le terrain, vous pouvez également utiliser une boîte
de jonction avec borne de traversée pour relier le câble AC de l’onduleur au Sunny Multigate. Pour
confectionner et raccorder le câble AC, procédez comme décrit par le fabricant de la boîte de
jonction.

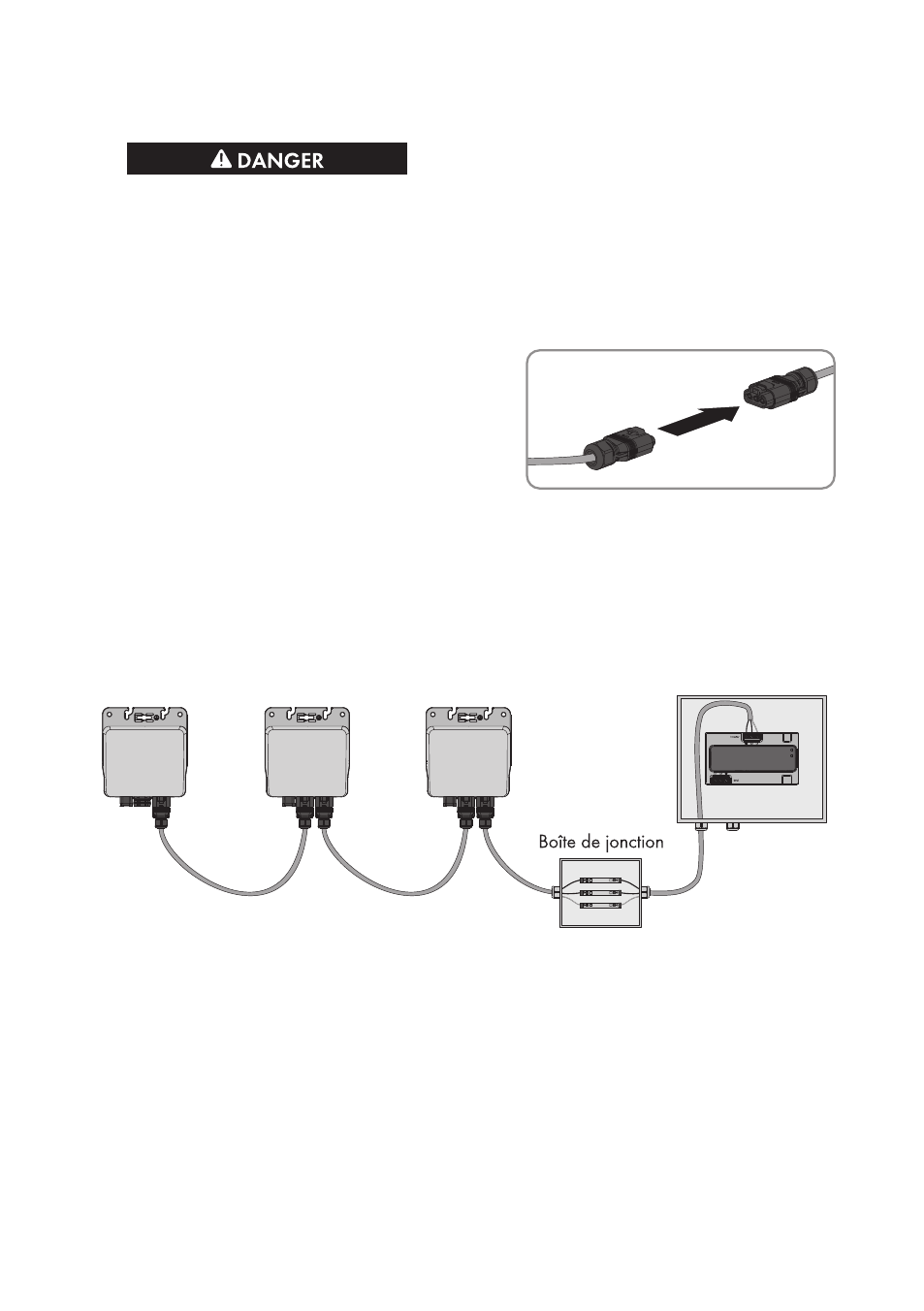

Figure 19 : Câblage AC de l’ensemble de l’installation photovoltaïque avec boîte de jonction
Exigences en matière de câbles :
☐ Les mêmes exigences en matière de câbles que pour la fiche AC confectionnable sur le terrain
s’appliquent (voir chapitre 6.4 « Assemblage de la fiche AC confectionnable sur le terrain »,
page 33).
Procédure :
1. Coupez la fiche non utilisée à l’extrémité du câble AC de l’onduleur.
2. Assemblez le câble AC et raccordez-le à la boîte de jonction en procédant comme décrit par
le fabricant de la boîte de jonction.
