☐ Pour le raccordement du câble AC au Sunny Boy, seul le câble AC recommandé par SMA
Solar Technology AG doit être utilisé (voir chapitre 15 « Accessoires et pièces de rechange »,
page 77).
☐ Pour obtenir de plus grandes distances entre deux onduleurs, utilisez la fiche AC
confectionnable sur le terrain (voir chapitre 6.4 « Assemblage de la fiche AC confectionnable
sur le terrain », page 33).
Procédure :
1.
Danger de mort par choc électrique
Les fiches AC ne doivent pas être déconnectés lorsqu’elles sont en charge.
• Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le
réenclenchement.
• Assurez-vous que les panneaux photovoltaïques sont recouverts.

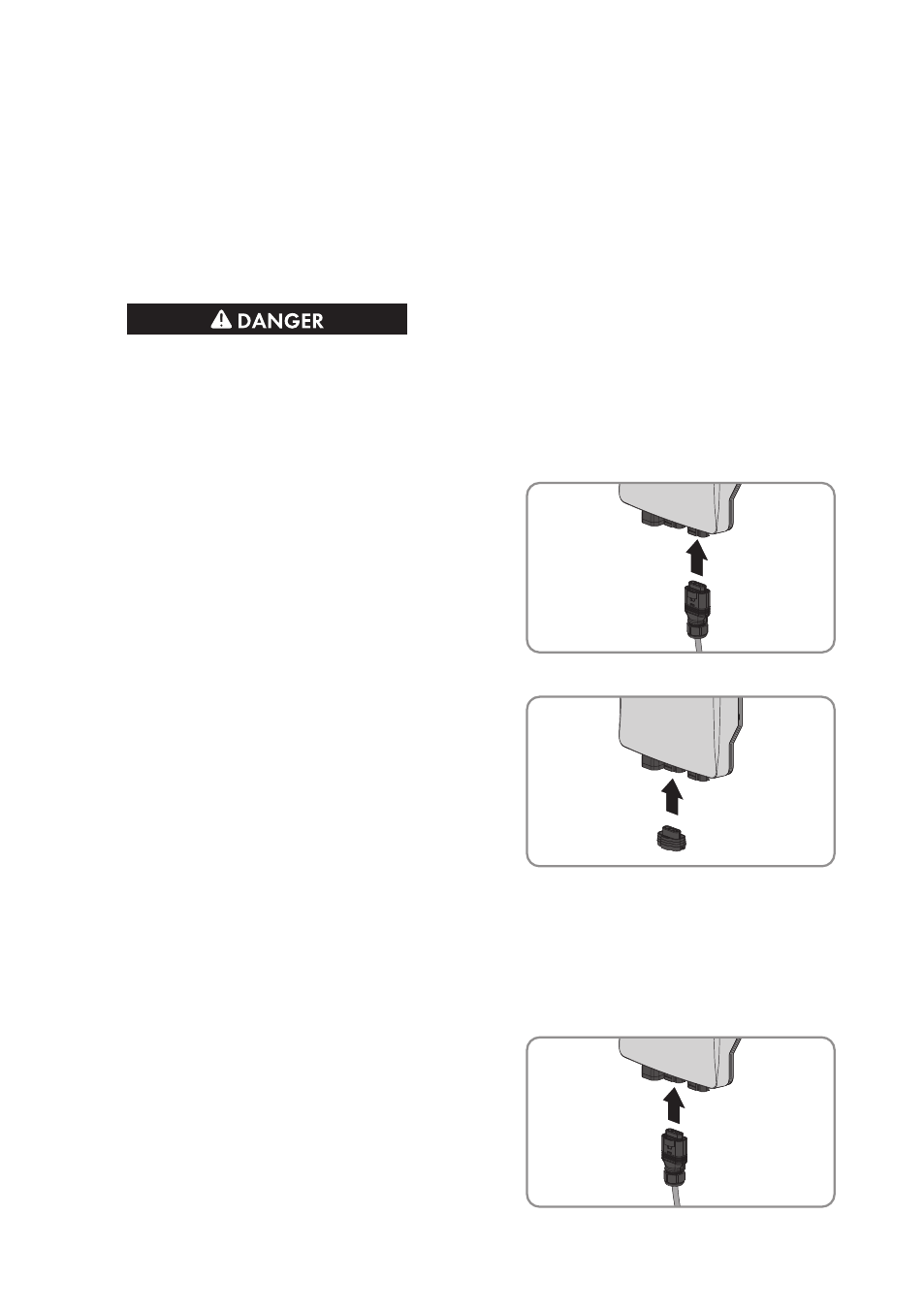

2. Connectez l’extrémité du câble AC fourni à
l’embase AC extérieure du dernier onduleur de
l’installation photovoltaïque.
☑ La fiche s’enclenche de façon audible.
3. Insérez le bouchon de protection dans l’embase
AC centrale du dernier onduleur.
☑ Le bouchon de protection s’enclenche de façon audible.
4. Si nécessaire, scellez le bouchon de protection. Veillez à ce que le câble AC du dernier
onduleur soit enfoncé dans l’embase AC extérieure. Pour le scellement, utilisez uniquement
l’embase AC centrale, car c’est la seule à être dotée d’œillets pour le scellement.
5. Assurez-vous que le connecteur AC et le bouchon de protection sont bien en place dans les
embases de l’onduleur.
6. Connectez l’autre extrémité du câble AC à
l’embase AC centrale de l’onduleur suivant.
