☐ Blindage : SF/UTP, S/UTP, SF/FTP ou S/FTP
☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm²
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de cordons
patch : 50 m
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de câbles
d’installation : 100 m
☐ Résistant aux rayons UV en cas de pose en extérieur
Conditions préalables :
☐ L’installation photovoltaïque doit avoir été mise en service (voir chapitre 7 « Mise en service
de l’installation photovoltaïque », page 43).
☐ Un ordinateur avec interface Ethernet doit être disponible.
Procédure :
1. Raccordez une extrémité du câble réseau au routeur ou directement à l’ordinateur.

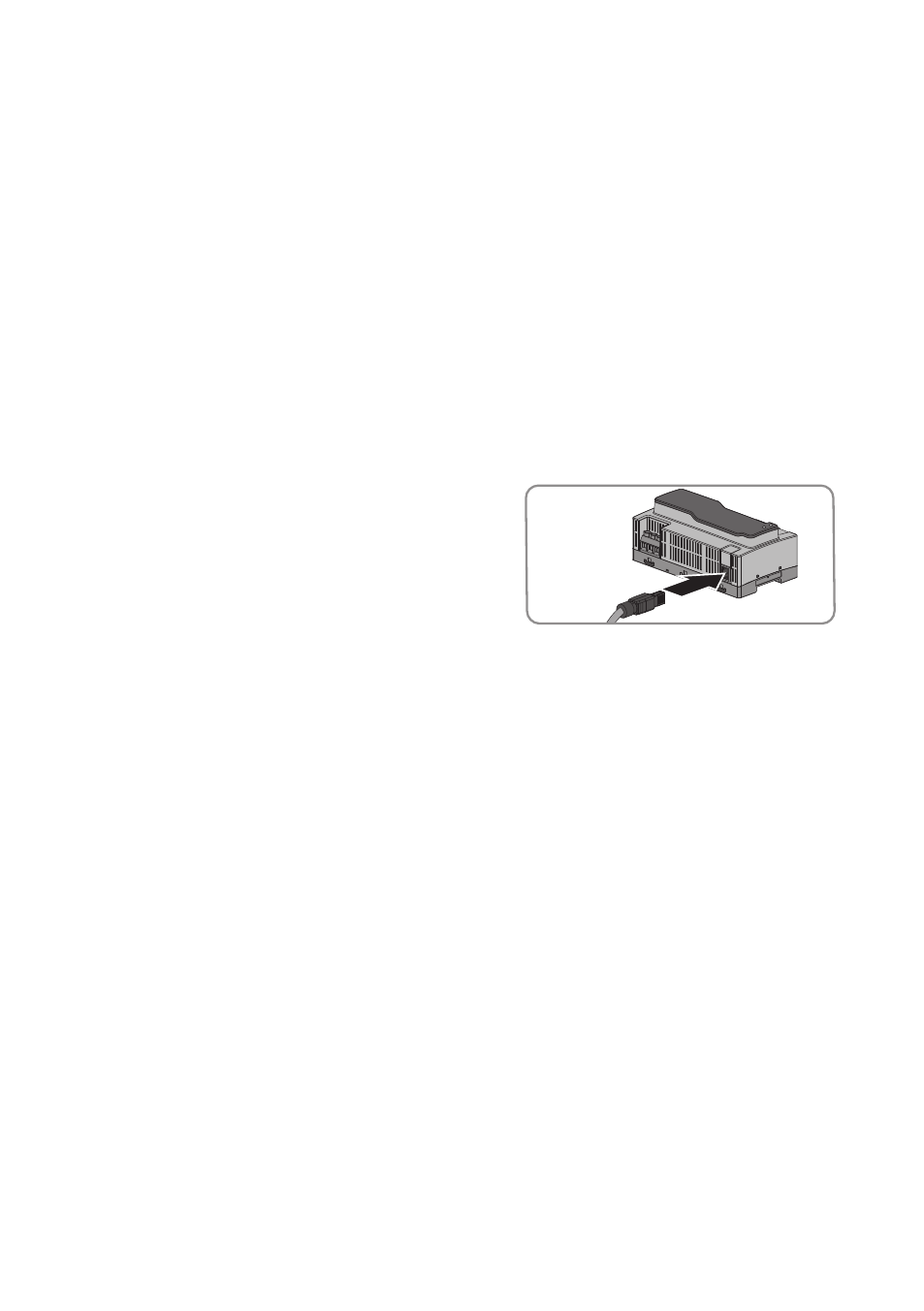

2. Insérez l’autre extrémité du câble réseau dans
l’embase située sur la partie inférieure du Sunny
Multigate.
☑ La DEL verte à l’intérieur de l’embase est allumée ou clignote. Le Sunny Multigate est relié au
routeur ou à l’ordinateur.
☑ La DEL verte à l’intérieur de l’embase est allumée ou clignote et la DEL jaune est allumée : une
connexion de 100 Mbit/s est établie avec le routeur ou l’ordinateur.
✖ Toutes les DEL à l’intérieur de l’embase sont éteintes.
Cause possible de l’erreur : l’autre extrémité du câble réseau n’est pas correctement enfichée
ou l’alimentation en tension n’est pas disponible.
• Assurez-vous que l’ordinateur ou le routeur est bien alimenté en tension.
• Assurez-vous que le câble réseau est correctement enfiché.
• Si le câble réseau est correctement enfiché et que le problème persiste, contactez le
Service en Ligne de SMA (voir chapitre 16 « Contact », page 79).
8.3 Enregistrement du Sunny Multigate sur le Sunny Portal
Si vous souhaitez utiliser la fonction Webconnect et surveiller votre installation photovoltaïque dans
le Sunny Portal, vous devez enregistrer le Sunny Multigate dans le Sunny Portal.
