6.
Endommagement du Sunny Multigate dû à un mauvais raccordement des
conducteurs
L’inversion de PE et de L ou N peut endommager le Sunny Multigate lors de sa mise en
service.
• Respectez impérativement le marquage sur les bornes du Sunny Multigate.
• Raccordez tous les conducteurs conformément au marquage de la borne :
– Raccordez le conducteur de protection du câble AC à la borne de raccordement PE
du Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne
jusqu’à la butée.
– Raccordez le conducteur de ligne du câble AC à la borne de raccordement L du
Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à
la butée.
– Raccordez le conducteur de neutre du câble AC à la borne de raccordement N du
Sunny Multigate. Veillez à ce que le conducteur soit enfoncé dans la borne jusqu’à
la butée.
7. Serrez les trois vis de la plaque à bornes à l’aide d’un tournevis à fente (couple de serrage :
0,6 Nm).

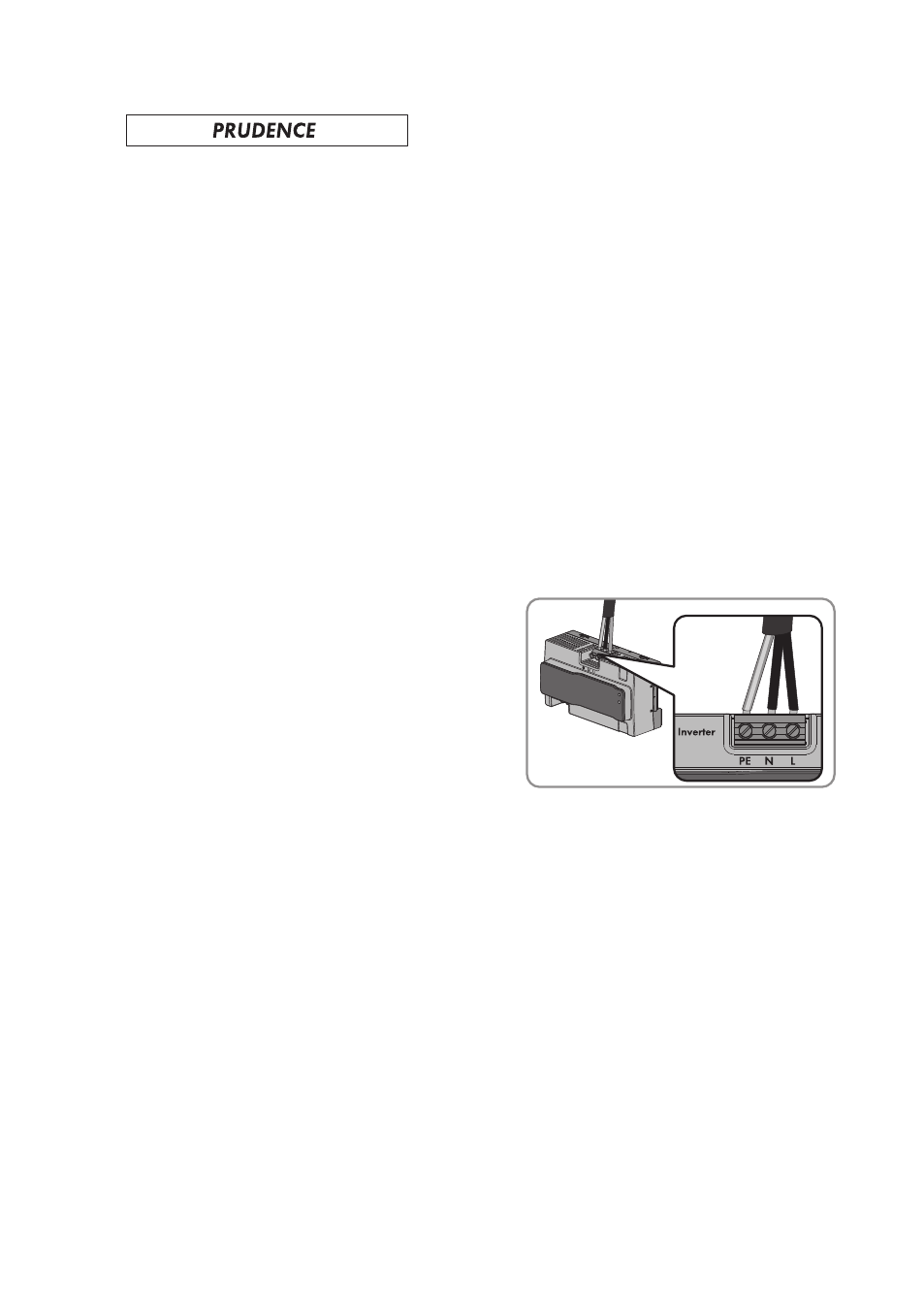

8. Assurez-vous que toutes les bornes sont
correctement affectées.
9. Assurez-vous que tous les conducteurs sont bien serrés.
6.7 Raccordement du Sunny Multigate au réseau électrique
public
Raccordez le câble AC du réseau électrique public à la plaque à bornes du Sunny Multigate
portant le marquage Grid, en procédant comme suit.
Exigences en matière de câbles :
☐ N’utilisez que des câbles en cuivre.
☐ N’utilisez que des câbles en fil métallique plein ou en gros fil torsadé.
☐ Résistance à des températures jusqu’à +90 °C (au moins)
☐ Section du conducteur : 1,5 mm² à 6,0 mm²
