6.5.4 Démontage des connecteurs DC
Danger de mort dû à des hautes tensions sur les conducteurs DC
En cas d’ensoleillement, le générateur photovoltaïque produit une tension continue dangereuse
dans les conducteurs DC. Le contact avec les conducteurs DC peut entraîner des chocs
électriques susceptibles d’entraîner la mort.
• Recouvrez les panneaux photovoltaïques.
• Ne touchez pas aux conducteurs DC.

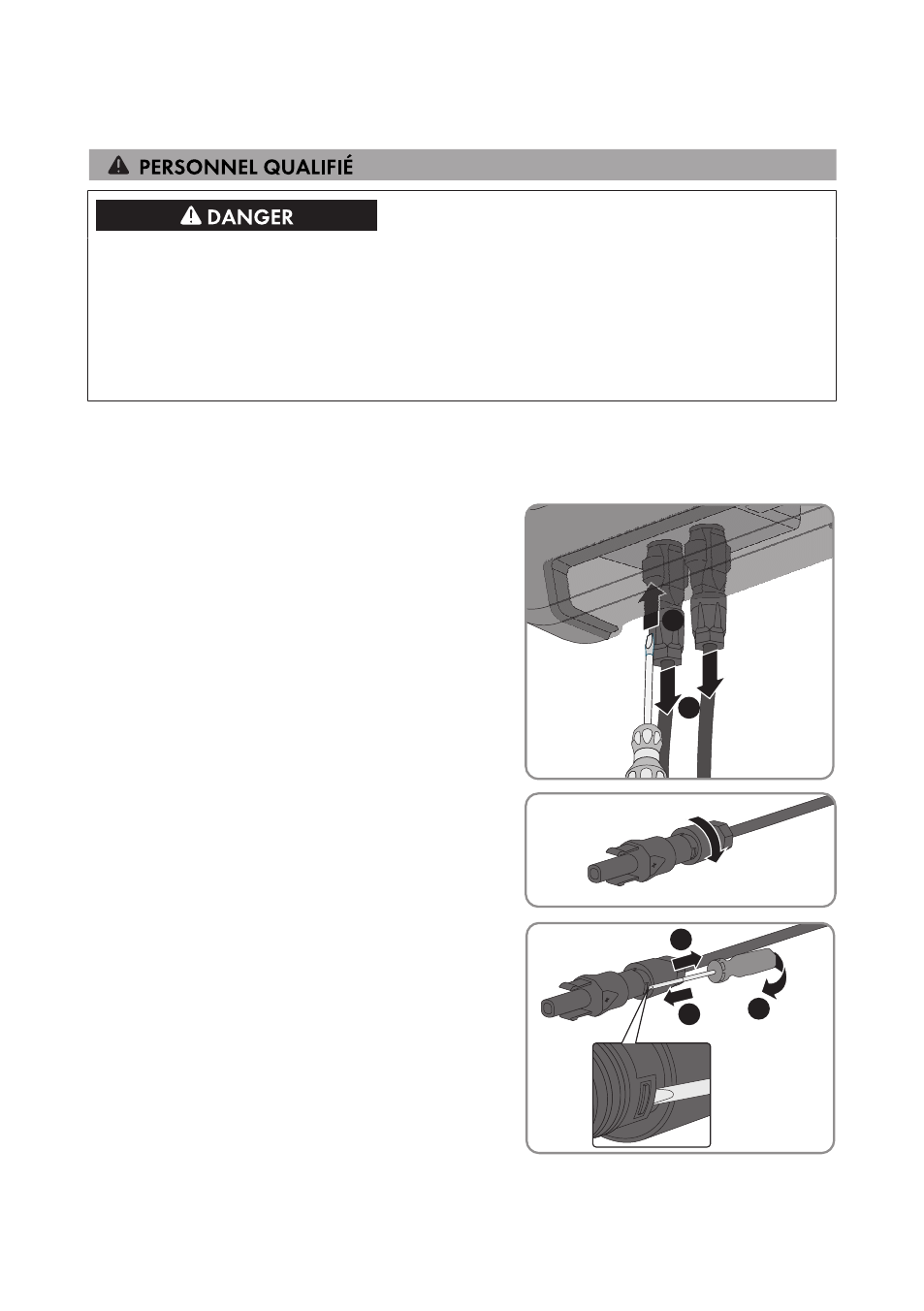

Pour démonter les connecteurs DC, procédez comme suit.
Procédure :
1. Positionnez l’interrupteur-sectionneur DC de l’onduleur sur la position O.
2. Déverrouillez et retirez tous les connecteurs DC.
Insérez pour cela un tournevis à fente ou un
pousse-ressort coudé (largeur de lame : 3,5 mm)
dans l’une des encoches latérales et ôtez les
connecteurs DC en les tirant droit vers le bas.
Ne tirez pas sur le câble.
1
2
3. Desserrez l’écrou-raccord du connecteur DC.
+
4. Déverrouillez le connecteur DC. Pour cela,
insérez un tournevis à fente (largeur de lame :
3,5 mm) dans l’encoche latérale et faites levier.
+
1
2
3
5. Désolidarisez le connecteur DC avec précaution.
