Procédure :
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.

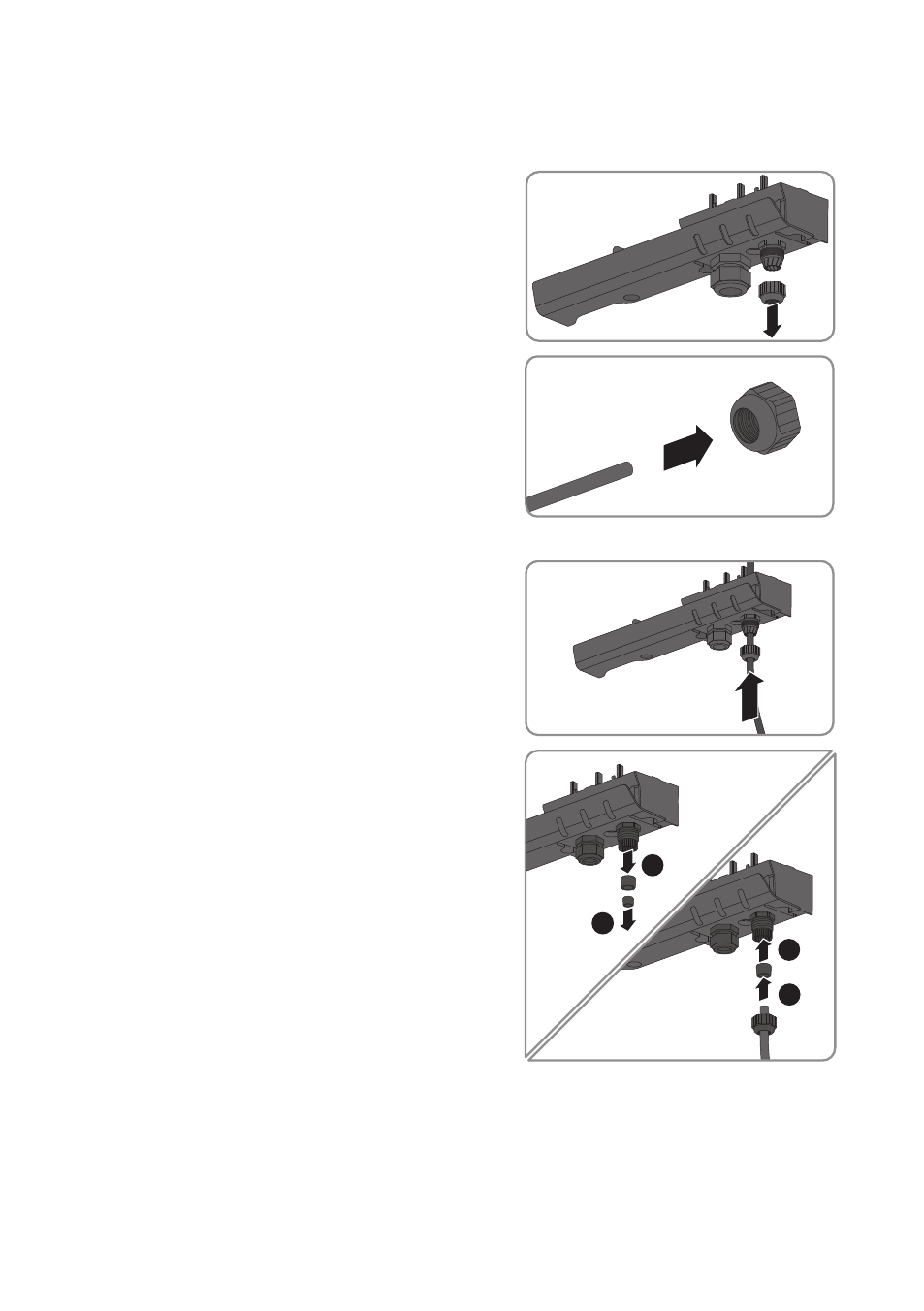

2. Desserrez l’écrou-raccord du presse-étoupe pour
le raccordement AC.
3. Passez l’écrou-raccord sur le câble AC.
4. Introduisez le câble AC à travers le presse-étoupe.
• Si le diamètre extérieur du câble est
compris entre 5 mm et 7 mm, passez le
câble directement à travers le presse-
étoupe.
• Si le diamètre extérieur du câble est
compris entre 8 mm et 13 mm, retirez tout
d’abord l’anneau de joint intérieur du
presse-étoupe, puis passez le câble à
travers le presse-étoupe. Assurez-vous que
l’anneau de joint extérieur est correctement
placé dans le presse-étoupe.
3
4
2
1
5. Ôtez la gaine du câble AC sur 70 mm.
6. Raccourcissez les conducteurs L et N de 5 mm chacun, de sorte qu’en cas de traction
éventuelle, le conducteur PE soit le dernier à se détacher.
7. Dénudez les conducteurs L, N et le conducteur de protection sur une longueur de 15 mm
chacun.
