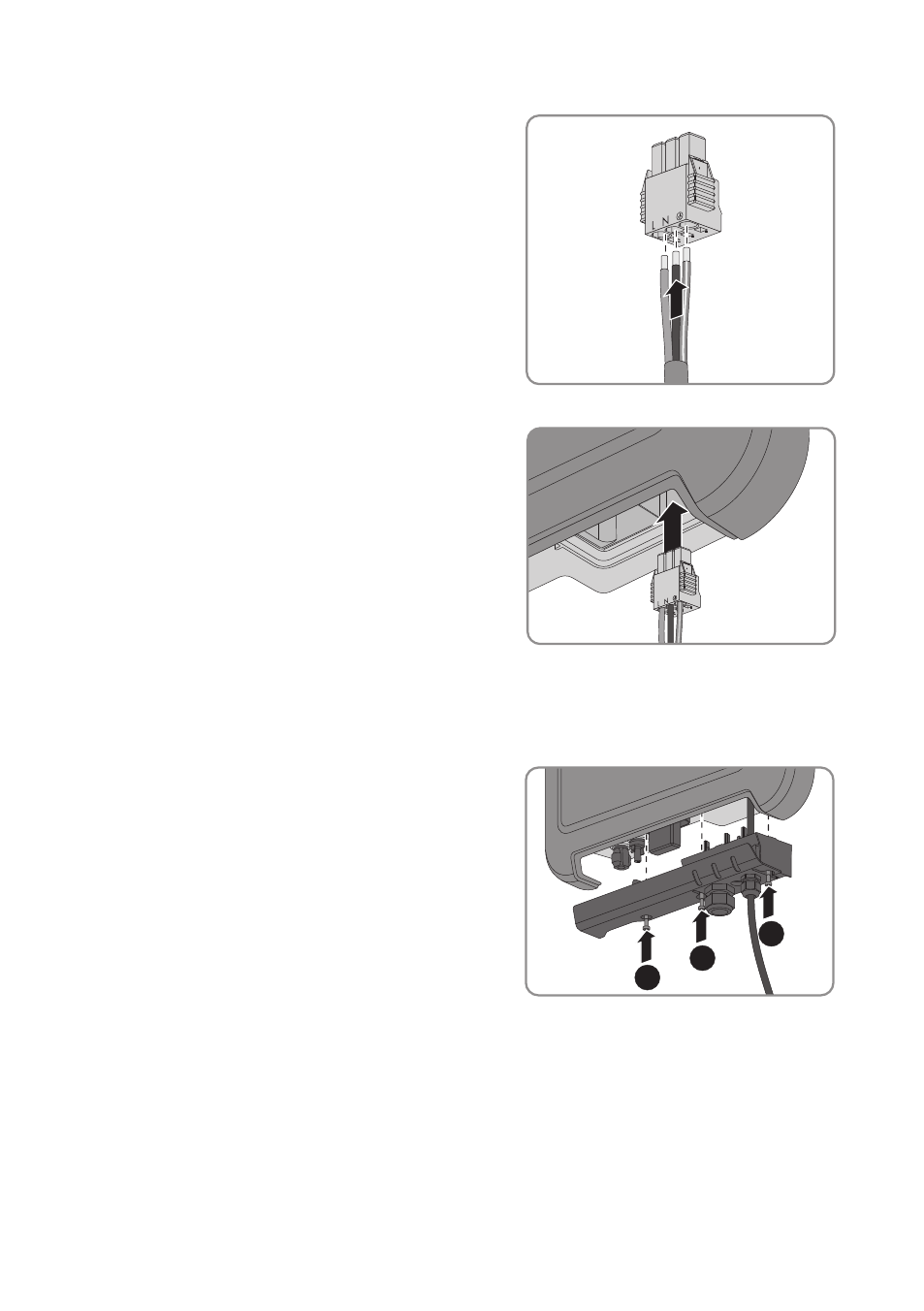

8. Raccordez les conducteurs L, N et PE
conformément à l’inscription figurant sur la
plaque à bornes du connecteur AC fourni.
Assurez-vous que les conducteurs sont enfichés
dans la borne jusqu’à l’isolement.
Conseil : pour démonter les conducteurs,
enfoncez un tournevis à fente (largeur de lame :
3 mm) dans les ouvertures carrées à l’arrière.
9. Assurez-vous que tous les conducteurs sont bien serrés.
10. Enfichez le connecteur AC dans l’embase de
l’onduleur jusqu’à ce qu’il s’enclenche.
11. Tirez légèrement sur le connecteur AC pour vérifier qu’il est bien fixé.
12. Serrez légèrement l’écrou-raccord.
13. Si vous souhaitez intégrer l’onduleur dans un réseau local par une connexion Ethernet,
raccordez l’onduleur maintenant (voir chapitre 6.4, page 30).
14. Vissez le capuchon de raccordement à l’aide
des 3 vis et d’un tournevis Torx (TX20) sur
l’onduleur (couple de serrage : 3,5 Nm).
1
2
3
15. Serrez l’écrou-raccord à la main.
