☐ Tous les panneaux photovoltaïques doivent être orientés dans la même direction.
☐ Tous les panneaux photovoltaïques doivent présenter la même inclinaison.
☐ Les valeurs limites pour la tension d’entrée et le courant d’entrée de l’onduleur doivent être
respectés (voir chapitre 11 « Caractéristiques techniques », page 60).
☐ Le jour le plus froid de l’année (selon les statistiques), la tension à vide du générateur
photovoltaïque ne doit jamais dépasser la tension d’entrée maximale de l’onduleur.
Utilisation d’adaptateurs Y pour le montage en parallèle de strings
Les adaptateurs Y ne doivent pas être utilisés pour interrompre le circuit électrique DC.
• Les adaptateurs Y ne doivent être ni visibles, ni librement accessibles à proximité
immédiate de l’onduleur.
• Pour interrompre le circuit électrique DC, mettez toujours l’onduleur hors tension en
suivant la procédure décrite dans ce document (voir chapitre 10 « Mise hors tension de
l’onduleur », page 58).
6.5.2 Assemblage des connecteurs DC
Pour le raccordement à l’onduleur, tous les câbles de raccordement des panneaux photovoltaïques
doivent être équipés des connecteurs DC fournis. Assemblez les connecteurs DC comme décrit ci-
dessous. Veillez à respecter la polarité. Les signes « + » et « - » sont apposés sur les
connecteurs DC.

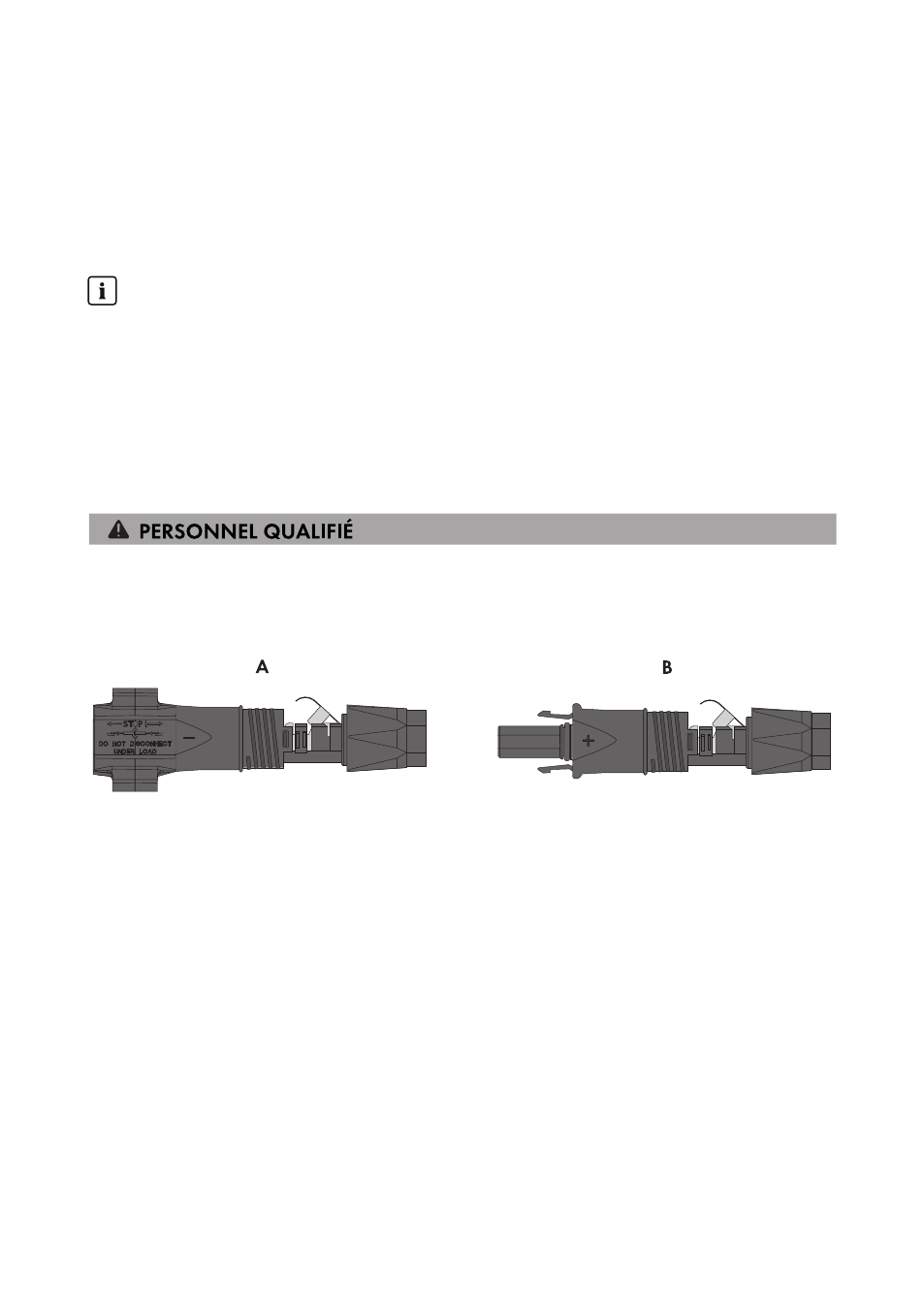

Figure 7 : Connecteur DC négatif (A) et positif (B)
Exigences en matière de câbles :
☐ Type de câble : PV1-F, UL-ZKLA, USE2
☐ Diamètre extérieur : 5 mm à 8 mm
☐ Section du conducteur : 2,5 mm² à 6 mm²
☐ Nombre de fils individuels : au moins 7
☐ Tension nominale : au moins 1 000 V
