6.3.3
Raccordement d’une mise à la terre supplémentaire
Si une mise à la terre supplémentaire ou une liaison équipotentielle est requise sur place, vous
pouvez raccorder une mise à la terre supplémentaire à l’onduleur. Cela empêchera la formation
d’un courant de contact en cas de défaillance du conducteur de protection au raccordement pour
le câble AC.
Le serre-câble nécessaire, la vis cylindrique M5x16, la rondelle et la rondelle à ressort sont livrés
avec l’onduleur.
Exigences en matière de câbles :
Utilisation des conducteurs à fils fins
Vous pouvez utiliser un conducteur rigide ou un conducteur flexible à fils fins.
• En cas d’utilisation d’un conducteur à fils fins, le cosse à œillet doit être doublement serti.
Assurez-vous qu’aucun conducteur non isolé n’est exposé en cas de pliage ou tirage.
Ceci garantit une décharge de traction par le cosse à œillet.
☐ Section du câble de mise à la terre : 10 mm² maximum
Procédure :
1. Dénudez le câble de mise à la terre sur 12 mm.
2. Enfichez la vis à travers la rondelle à ressort, le serre-câble et la rondelle.
3. Vissez légèrement la vis dans le filetage.

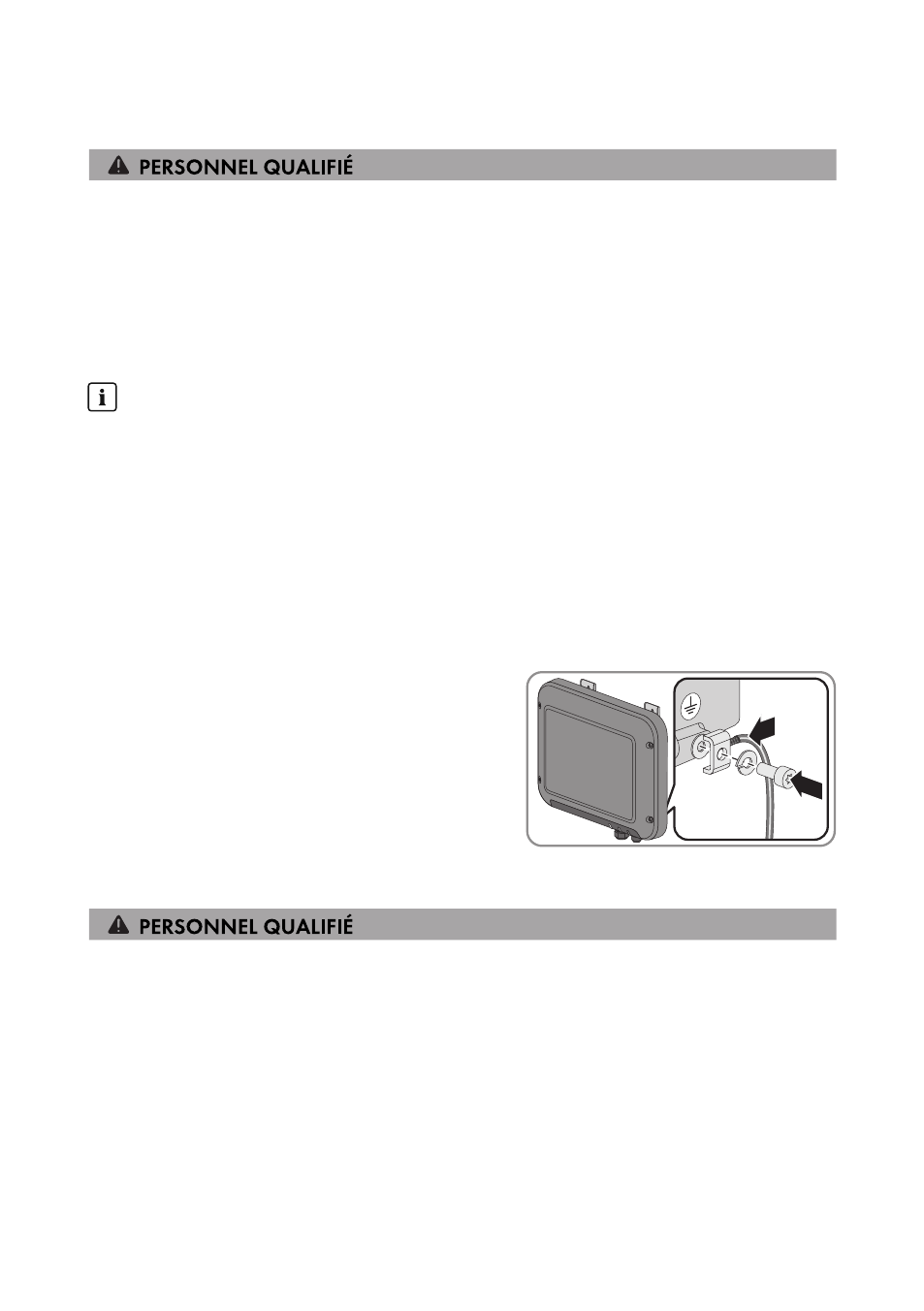

4. Passez le câble de mise à la terre entre la
rondelle et le serre-câble et serrez la vis avec un
tournevis Torx (TX25 ; couple de serrage :
6 Nm).
6.4
Connexion de l’onduleur au réseau
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 câble réseau
☐ Si nécessaire : connecteurs RJ45 confectionnables sur le terrain SMA Solar Technology AG
recommande l’utilisation de connecteurs « MFP8 T568 A Cat.6A » de Telegärtner.
☐ En cas de pose du câble réseau à l’extérieur : protection contre les surtensions pour
l’installation entre le câble réseau de l’onduleur et le réseau local dans le bâtiment. La
protection contre les surtensions évite qu’en cas de coup de foudre, le câble réseau
n’achemine des surtensions dans le bâtiment et les autres périphériques réseau raccordés.
