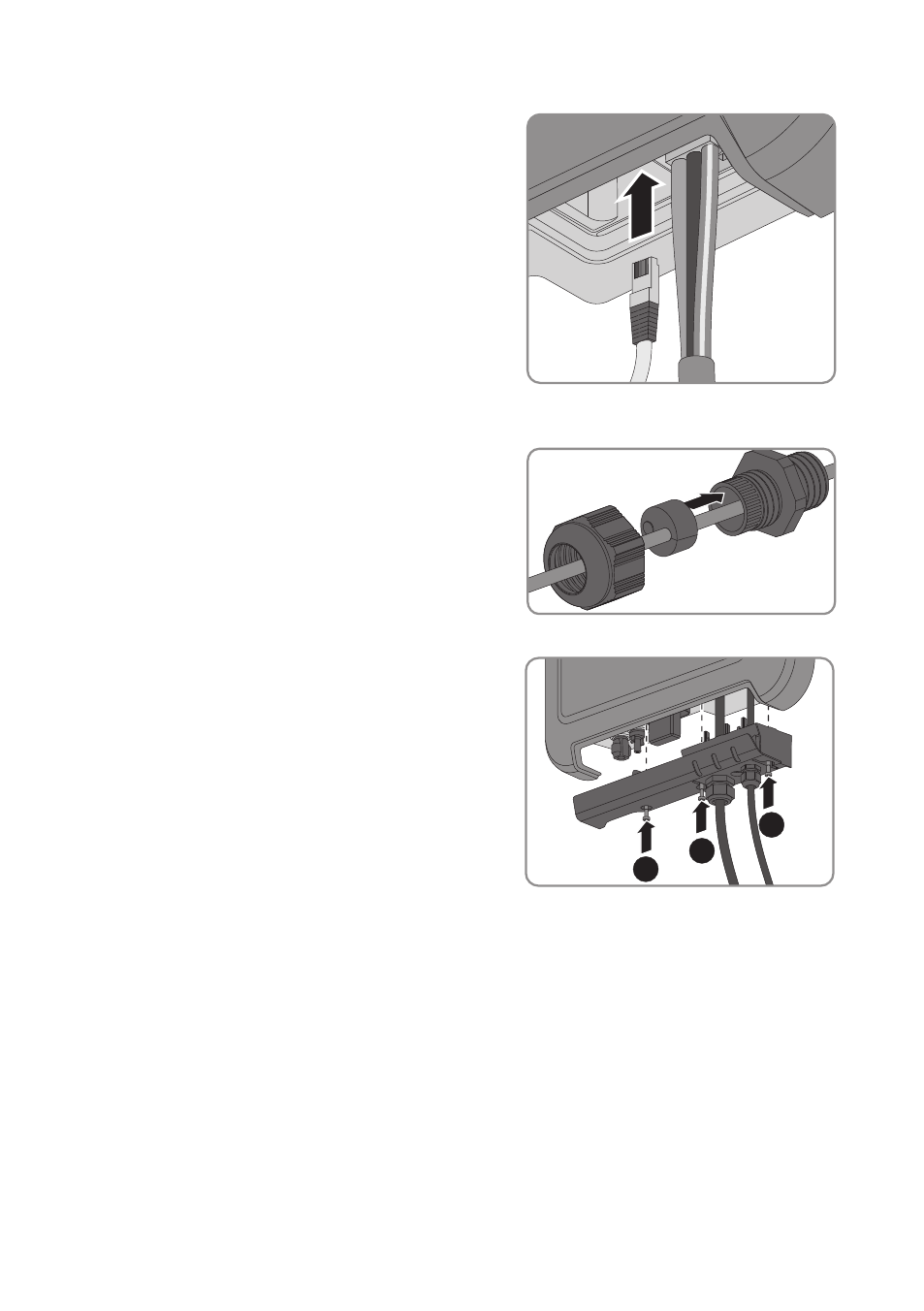

9. Enfichez le connecteur réseau fermement dans
l’embase de l’onduleur jusqu’à ce qu’il
s’enclenche.
10. Tirez légèrement sur le câble pour vous assurer que le connecteur réseau est correctement
fixé.
11. Replacez l’insert d’étanchéité dans le presse-
étoupe.
12. Serrez légèrement l’écrou-raccord.
13. Vissez le capuchon de raccordement à l’aide
des 3 vis et d’un tournevis Torx (TX20) sur
l’onduleur (couple de serrage : 3,5 Nm).
1
2
3
14. Serrez les écrous-raccords du presse-étoupe AC et du port réseau à la main.
15. Si l’onduleur est monté à l’extérieur, installez la protection contre les surtensions.
16. Raccordez l’autre extrémité du câble réseau directement à l’ordinateur ou au routeur, ou bien
à un autre participant au réseau. Vous ne pouvez relier l’onduleur aux autres composants du
réseau que via une topologie en étoile.
6.5 Raccordement DC
6.5.1 Conditions préalables au raccordement DC
Exigences relatives aux panneaux photovoltaïques d’un string :
☐ Tous les panneaux photovoltaïques doivent être du même type.
