4 Description du produit
4.1 Sunny Boy
Le Sunny Boy est un onduleur photovoltaïque sans transformateur qui transforme le courant continu
du générateur photovoltaïque en courant alternatif conforme au réseau et qui injecte ce dernier
dans le réseau électrique public.
B
A
C
D

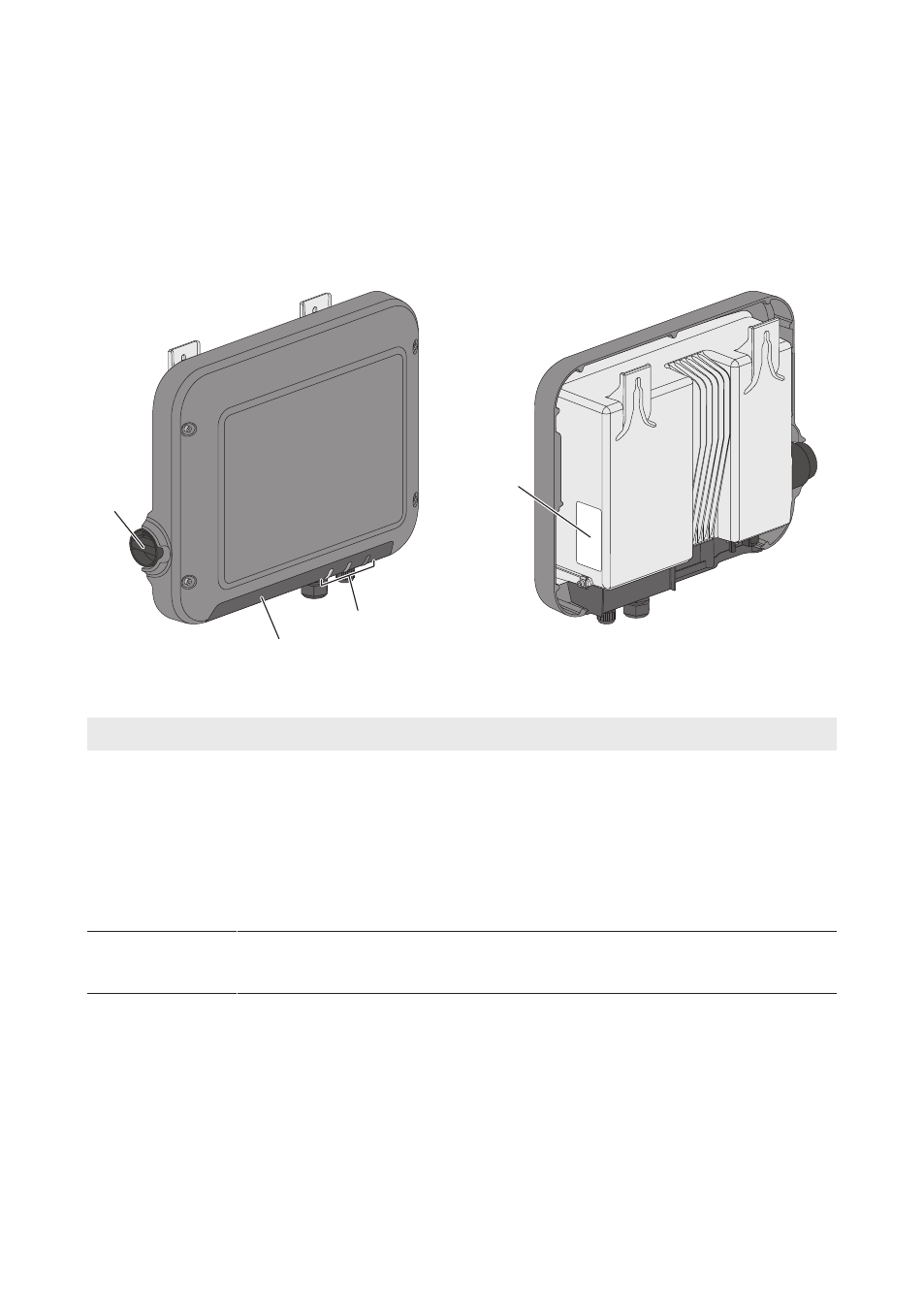

Figure 2 : Structure du Sunny Boy
Position Désignation
A Interrupteur-sectionneur DC
L’onduleur est équipé d’un interrupteur-sectionneur DC. Lorsque l’interrupteur-
sectionneur DC est en position I, il établit une liaison conductrice entre le gé-
nérateur photovoltaïque, l’onduleur et le Battery Pack. Lorsque l’interrupteur-
sectionneur DC est en position O, le circuit électrique DC est interrompu et le
générateur photovoltaïque est complètement déconnecté de l’onduleur. La
coupure s’effectue au niveau de tous les pôles.
B DEL
Les DEL signalent l’état de fonctionnement de l’onduleur.
