Exigences en matière de câbles :
La longueur et la qualité du câble ont un impact sur la qualité du signal. Tenez compte des
spécifications suivantes relatives aux câbles.
☐ Type de câble : 100BaseTx
☐ Catégorie de câble : Cat5, Cat5e, Cat6, Cat6a ou Cat7
☐ Type de fiche : RJ45 de Cat5, Cat5e, Cat6 ou Cat6a
☐ Blindage : SF/UTP, S/UTP, SF/FTP ou S/FTP
☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x 0,22 mm²
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de cordons
patch : 50 m
☐ Longueur de câble maximale entre deux participants au réseau en cas d’utilisation de câbles
d’installation : 100 m
☐ Résistant aux rayons UV en cas de pose en extérieur
Procédure :
1.
Danger de mort par choc électrique
• Si l’onduleur est déjà en service, mettez ce dernier hors tension (voir chapitre 10, page 58
).
2. En cas d’utilisation de câbles réseau à confectionner soi-même, assemblez les connecteurs
RJ45 et branchez-les au câble réseau (voir la documentation des connecteurs).
3. Desserrez l’écrou-raccord du presse-étoupe pour le raccordement réseau sur le capuchon de
raccordement.
4. Passez l’écrou-raccord sur le câble réseau.
5. Retirez l’insert d’étanchéité du presse-étoupe.
6. Retirez un plot de remplissage de l’insert d’étanchéité.

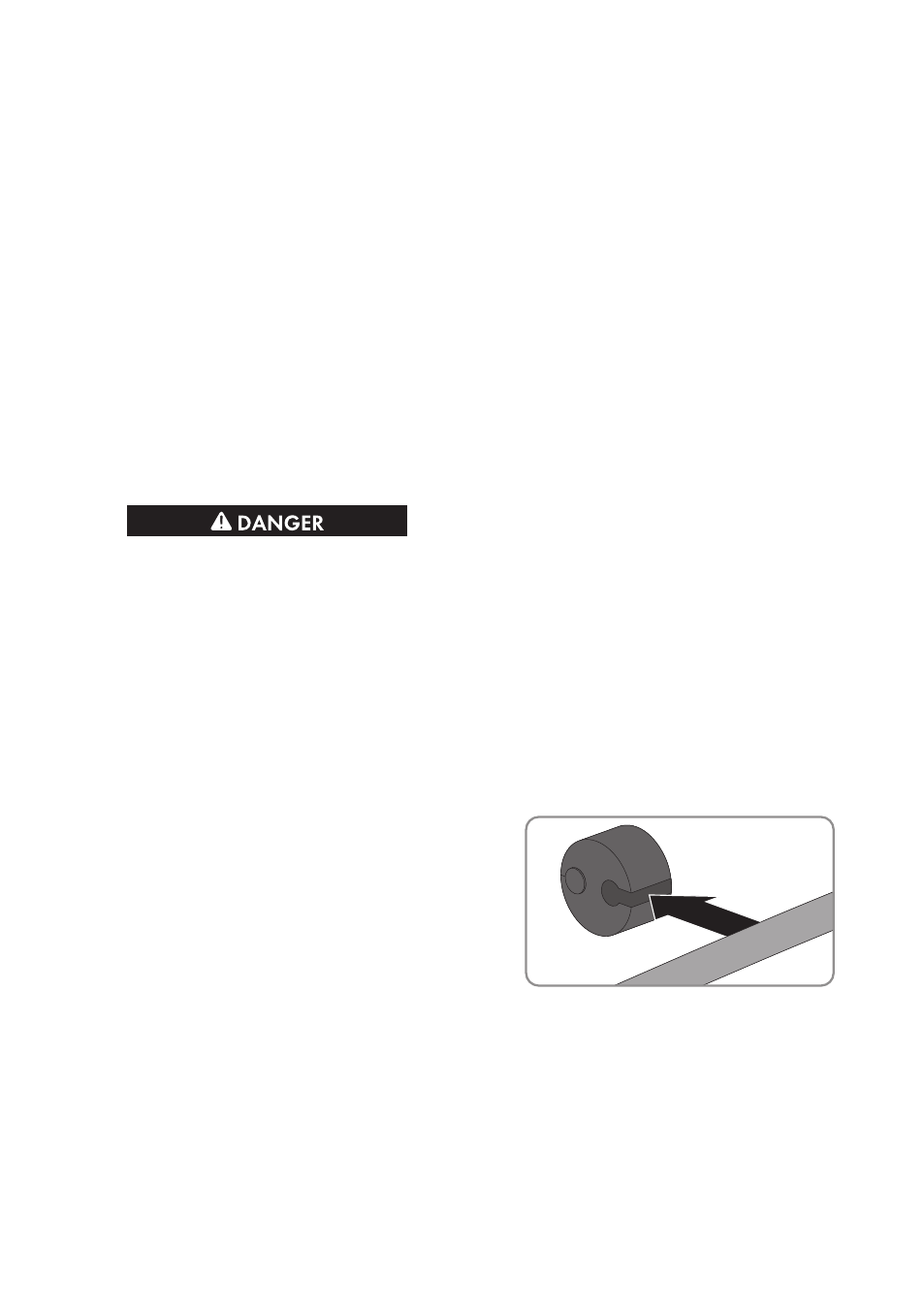

7. Insérez le câble réseau dans l’insert d’étanchéité
à travers l’encoche latérale.
8. Passez le câble réseau dans le presse-étoupe.
