Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 9 kg. Il existe un risque de blessure en cas de soulèvement incorrect et de chute
de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé avec précaution.
Procédure :
1.
Risque de blessure dû aux lignes endommagées
Des conducteurs ou autres lignes d’alimentation (par exemple de gaz ou de l’eau) peuvent
être posés dans le mur.
• Assurez-vous de ne pas endommager les câbles posés au mur lors du perçage.
2. Marquez la position des trous à percer. Pour cela, utilisez les informations sur les cotes
figurant dans ce document (voir chapitre 5.1 « Conditions requises pour le montage », page
20).
3. Assurez-vous que les trous sont bien de niveau.
4. Percez les trous marqués.
5. Le cas échéant, insérez les chevilles dans les trous de perçage.
6. Vissez les vis jusqu’à pouvoir laisser un espace d’au moins 6 mm entre la tête de vis et la
surface de montage.

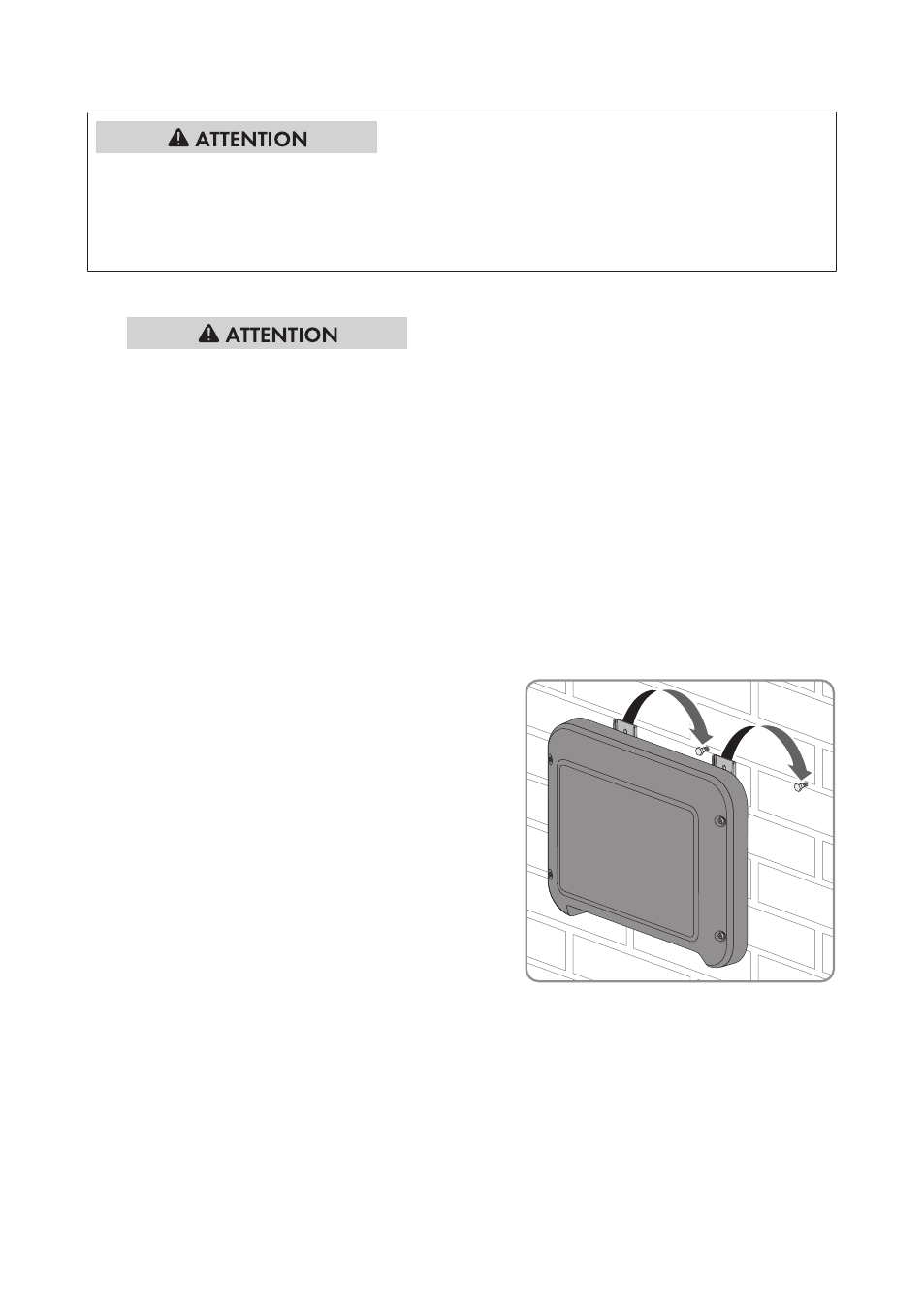

7. Suspendez l’onduleur aux vis avec les pattes
métalliques.
8. Serrez les vis à l’aide d’un tournevis à cliquet ou d’une clé à douille. À ce moment-là, vous
pouvez corriger tout décalage éventuel des trous à percer en orientant les pattes métalliques.
9. Assurez-vous que l’onduleur est bien fixé.
