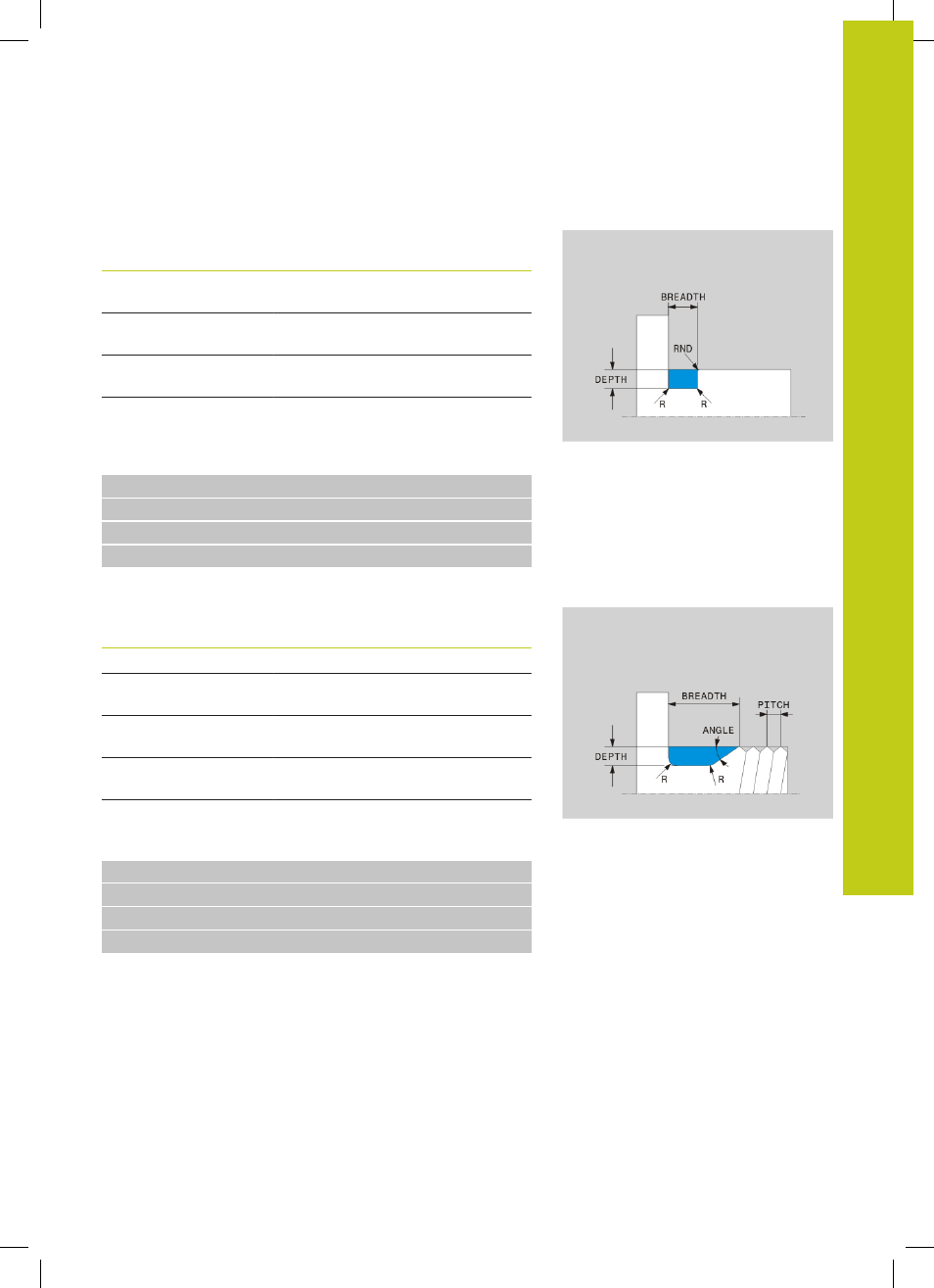

Dégagement UDC TYPE_U
Eléments à introduire pour dégagement UDC TYPE_U
Elément à introduire Description Introduction
R Rayon aux deux angles
du fond obligatoire
PROF. Profondeur de
dégagement obligatoire
LARGEUR Largeur de
dégagement obligatoire
RND / CHF Arrondi / chanfrein dans
angle extérieur obligatoire
Dégagement forme U : prof. = 3, largeur = 8
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_U R1 PROF.3 LARGEUR8 RND1
24 L X+60
Dégagement UDC THREAD
Eléments à introduire pour dégagement DIN 76
UDC THREAD
Elément à introduire Description Introduction
PAS Pas du filetage Optionnelle
R Rayon aux deux angles
du fond Optionnelle
PROF.
Profondeur de
dégagement Optionnelle
LARGEUR
Largeur de
dégagement Optionnelle
ANGLE
Angle du dégagement Optionnelle
Dégagement de filetage selon DIN 76 : pas du filetage = 2
21 L X+40 Z+0
22 L Z-30
23 UDC THREAD PAS2
24 L X+60
