Correction d'outil 5.3
5
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
203
5.3 Correction d'outil
Introduction
La TNC corrige la trajectoire de l’outil en tenant compte de la valeur
de correction de la longueur d’outil dans l’axe de broche et du
rayon d’outil dans le plan d’usinage.
Si vous créez le programme d'usinage directement sur la TNC, la
correction du rayon d'outil n'est active que dans le plan d'usinage.
La TNC tient compte de cinq axes max., les axes rotatifs inclus.

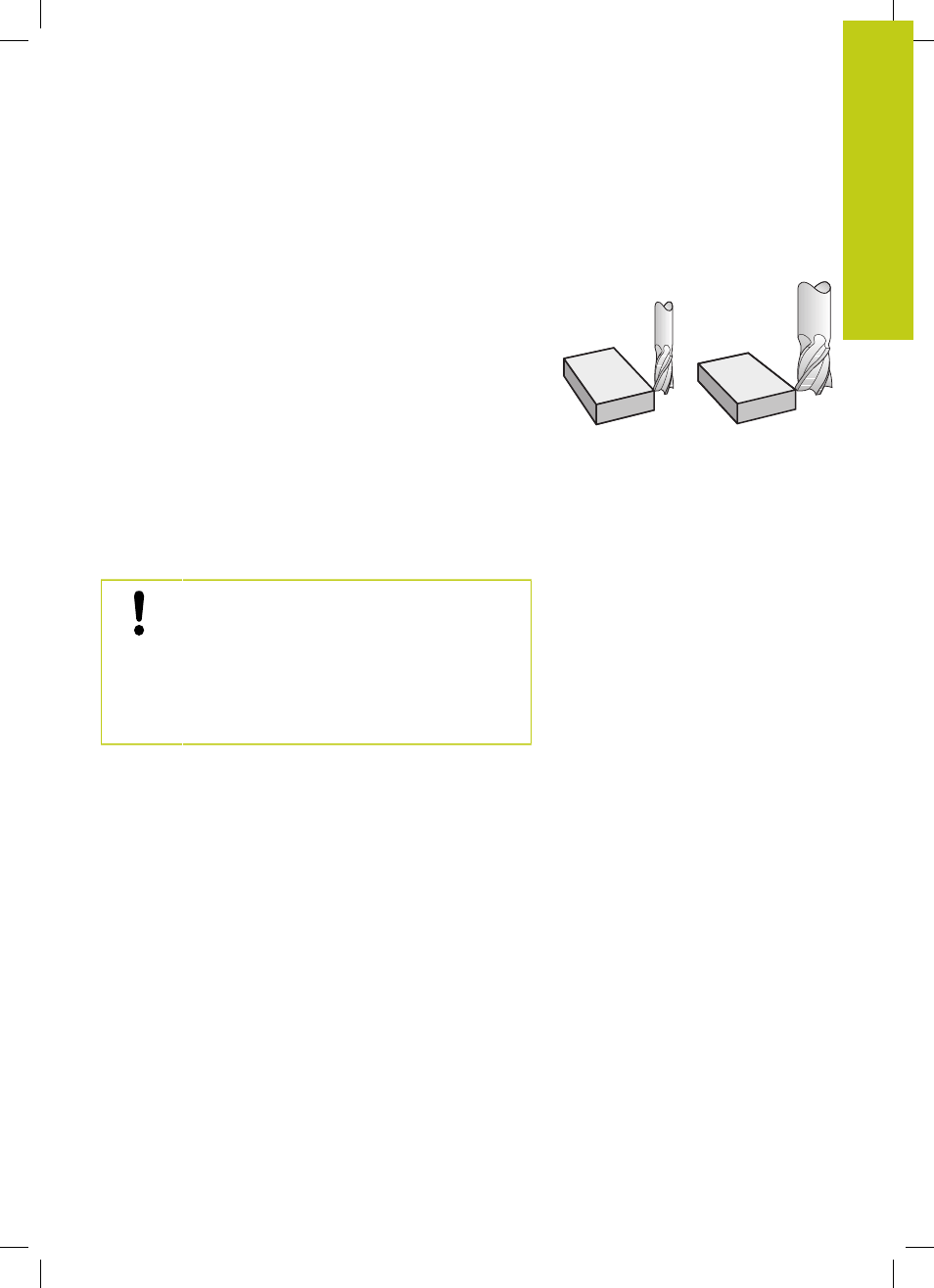

Correction de la longueur d'outil
La correction de longueur de l'outil est active dès qu'un outil est
appelé. Elle est désactivée dès lors qu'un outil avec la longueur
L=0 (par exemple,
TOOL CALL 0)
Attention, risque de collision!
Si vous annulez une correction de longueur positive
avec
TOOL CALL 0, la distance entre l'outil et la
pièce s'en trouve réduite.
Après un appel d'outil
TOOL CALL, le déplacement
de l'outil programmé dans l'axe de broche est
modifié en fonction de la différence de longueur
entre l'ancien et le nouvel outil.
Pour la correction de longueur, les valeurs Delta de la séquence
TOOL CALL et du tableau d'outils sont prises en compte.
Valeur de correction =
L + DL
séqu. TOOL CALL
+
DL
TAB
avec
L :
Longueur d'outil
L de la séquence TOOL DEF ou du
tableau d'outils
DL
séqu. TOOL
CALL
:
Surépaisseur
DL pour la longueur de la séquence
TOOL CALL
DL
TAB
: Surépaisseur
DL pour longueur du tableau d'outils
