Principes de base des fonctions de contournage 6.2
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
213

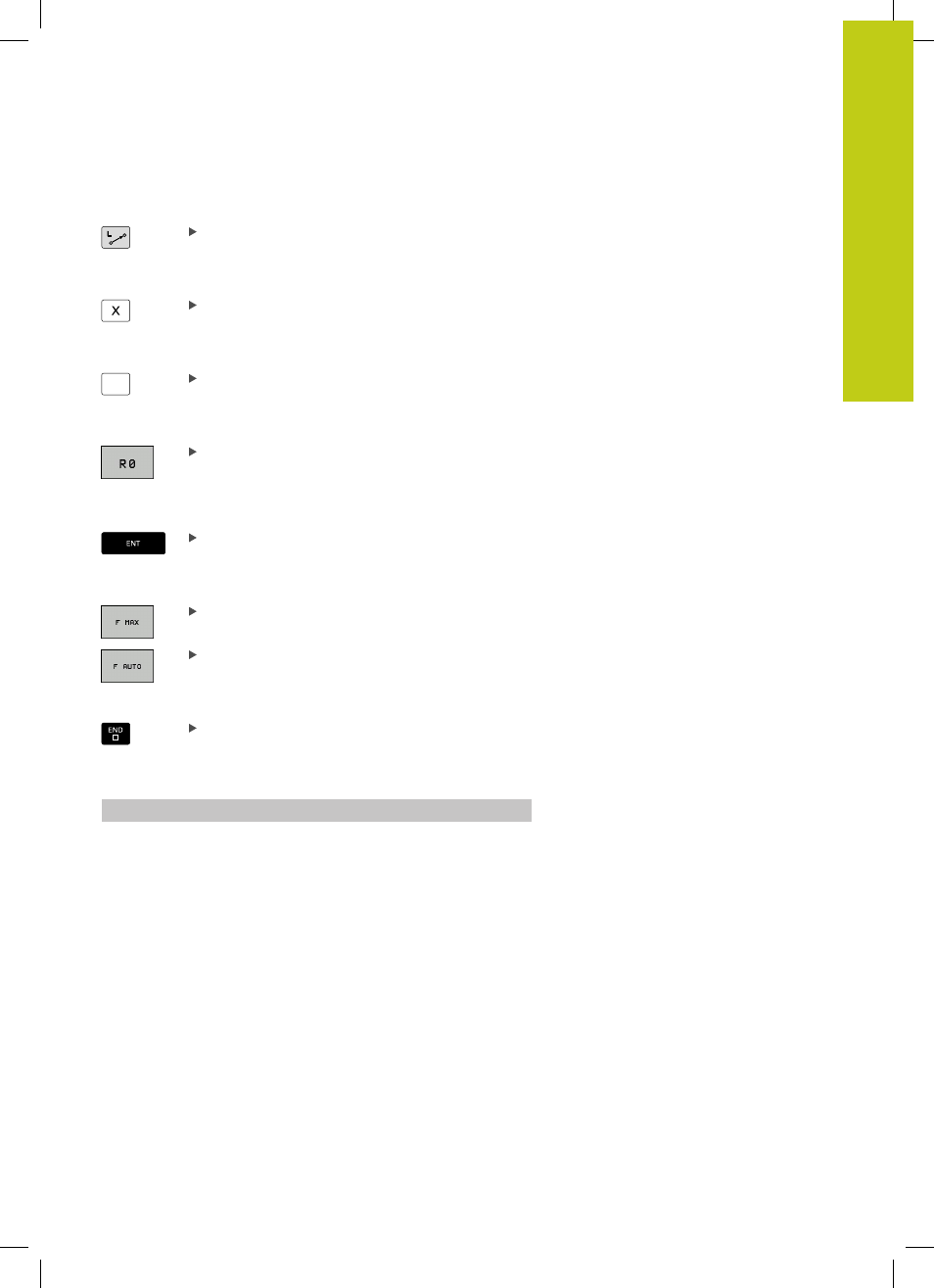

Exemple de programmation d'une droite
Ouvrir la fenêtre de programmation : p. ex. Droite
COORDONNEES ?
Entrer les coordonnées du point final de la droite,
p. ex. -20 en X
COORDONNEES ?
Y
Entrer les coordonnées du point final de la droite,
p. ex. 30 en Y, puis valider avec la touche ENT
CORRECT. RAYON : RL/RR/SANS CORR. ?
Sélectionner la correction de rayon : appuyer
par exemple sur la softkey
R0. L'outil se déplace
alors sans correction.
AVANCE F = ? / F MAX = ENT
Entrer
100 (p. ex. avance de 100 mm/min ; si vous
programmez en INCH, une valeur 100 correspond
à une avance de 10 inch/min.), puis valider avec la
touche
ENT ou
Déplacer en rapide : appuyer sur la softkey FMAX
ou
déplacer l'outil à l'avance définie dans la séquence
TOOL CALL appuyer sur la softkey
F AUTO.
FONCTION AUXILIAIRE M ?
Entrer
3 (fonction supplémentaire, par exemple
M3) et fermer le dialogue avec la touche END
Ligne dans le programme d'usinage
L X-20 Y+30 R0 FMAX M3
