Programmation : outils
5.3 Correction d'outil
5
204
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015

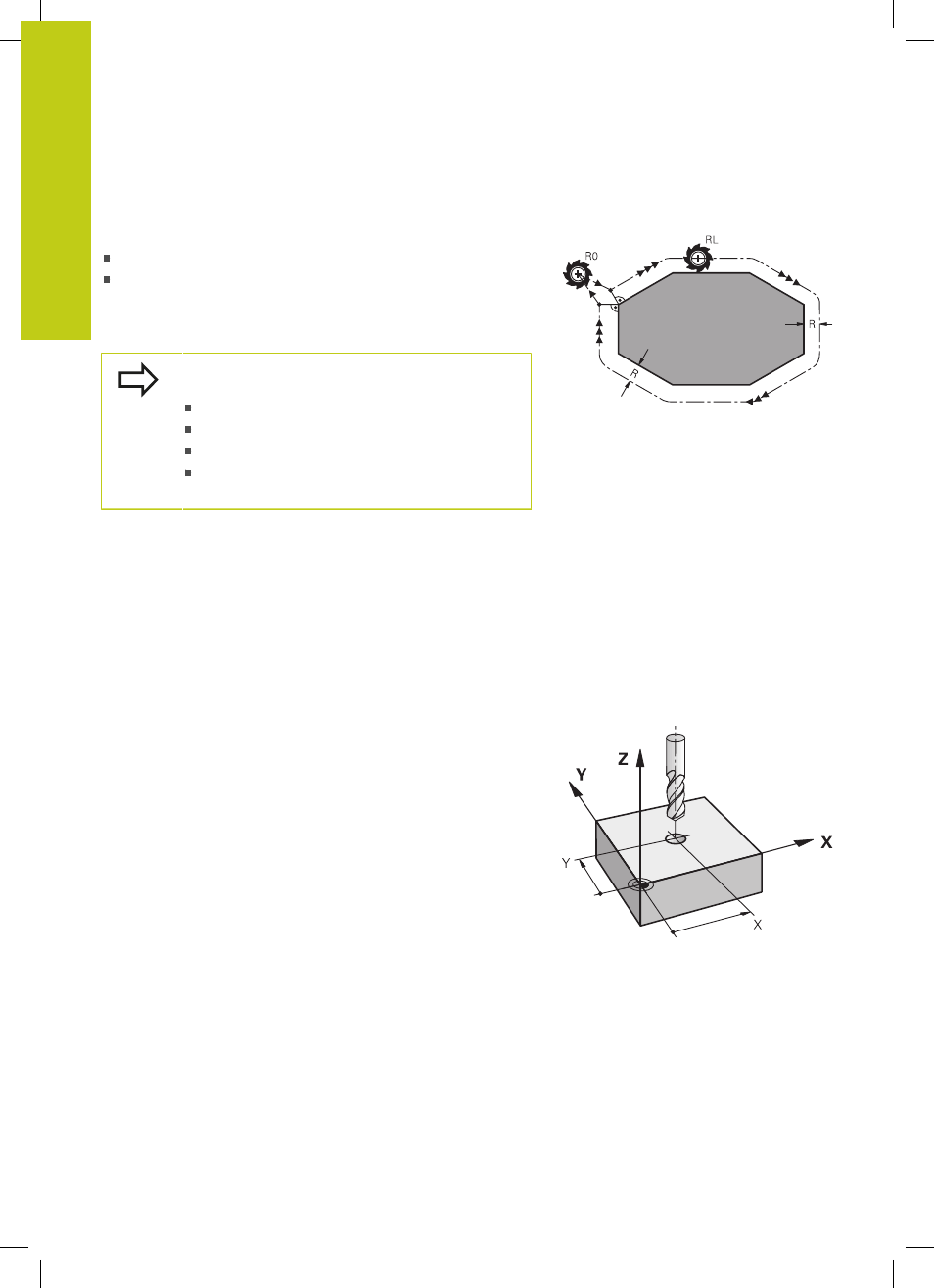

Correction de rayon d'outil
La séquence de programme pour un déplacement d’outil contient :
RL ou RR pour une correction de rayon
R0 si aucune correction de rayon ne doit être appliquée
La correction de rayon est effective dès lors qu'un outil est appelé
et qu'il est déplacé en dans le plan d'usinage, avec une séquence
linéaire et
RL ou RR.
La TNC annule la correction de rayon dans le cas où
vous :
programmez une séquence linéaire avec
R0
quittez le contour par la fonction DEP
programmez un PGM CALL
sélectionnez un nouveau programme avec
PGM
MGT
Pour la correction de rayon, la TNC tient compte des valeurs Delta
de la séquence
TOOL CALL et du tableau d'outils :
Valeur de correction = R + DR
séqu. TOOL CALL
+ DR
TAB
avec
R :
Rayon d'outil
R de la séquence TOOL DEF ou du
tableau d'outils
DL
séqu. TOOL
CALL
:
Surépaisseur
DR pour rayon de la séquence TOOL
CALL
DR
TAB
: Surépaisseur
DR du rayon du tableau d'outils
Contournages sans correction de rayon : R0
Le centre de l'outil se déplace le long de la trajectoire programmée
ou aux coordonnées programmées dans le plan d'usinage.
Application : perçage, prépositionnement.
