Contournage : coordonnées cartésiennes 6.4
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
225

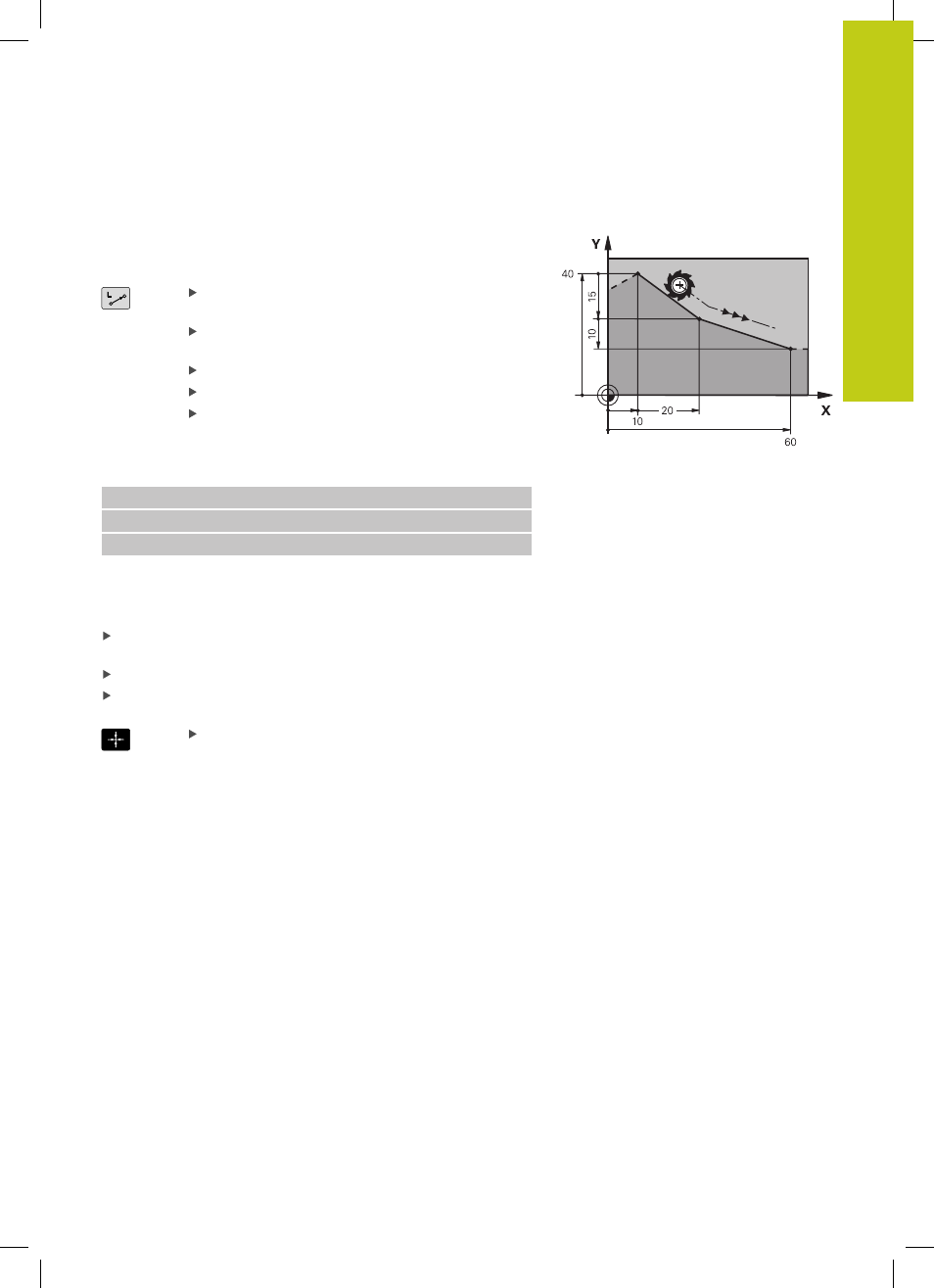

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au
point final de la séquence précédente.
Appuyer sur la touche L pour ouvrir une séquence
de programme pour un déplacement linéaire.
Les
coordonnées du point final de la droite au
besoin
Correction de rayon RL/RR/R0
Avance F
Fonction auxiliaire M
Exemple de séquences CN
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Valider la position effective
Vous pouvez également générer une séquence linéaire (séquence
L) avec la touche "VALIDER POSITION EFFECTIVE" :
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
Commutez l'affichage de l'écran sur Programmation
Sélectionner la séquence de programme derrière laquelle doit
être insérée la séquence linéaire
Appuyer sur la touche "
VALIDER POSITION
EFFECTIVE" : la TNC génère une séquence linéaire
avec les coordonnées de la position effective
