Fonctions des programmes de tournage (option 50) 14.5
14
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
515

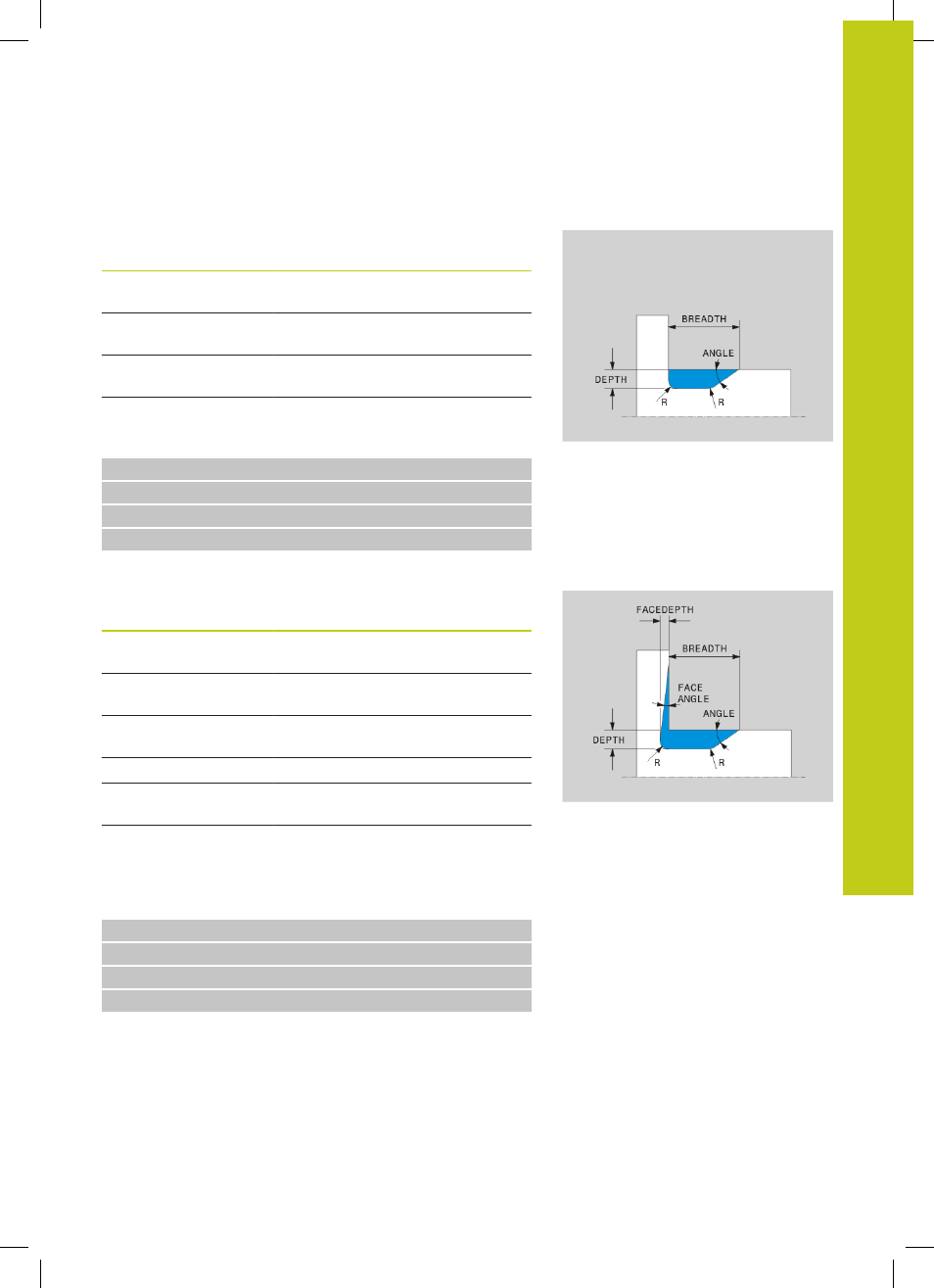

Dégagement DIN 509 UDC TYPE _E
Eléments à introduire dans dégagement DIN 509 UDC TYPE_E
Elément à introduire Description Introduction
R Rayon aux deux angles
du fond Optionnelle
PROF. Profondeur de
dégagement Optionnelle
LARGEUR Largeur de
dégagement Optionnelle
ANGLE Angle du dégagement Optionnelle
Dégagement : prof. = 2, largeur = 15
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_E R1 DEPTH2 BREADTH15
24 L X+60
Dégagement DIN 509 UDC TYPE _F
Eléments à introduire pour dégagement DIN 509
UDC TYPE_F
Elément à introduire Description Introduction
R Rayon aux deux angles
du fond Optionnelle
PROF. Profondeur de
dégagement Optionnelle
LARGEUR
Largeur de
dégagement Optionnelle
ANGLE
Angle du dégagement Optionnelle
PROF.TRANSV.
Profondeur de la face
transversale Optionnelle
FACEANGLE
Angle face
transversale? Optionnelle
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_F R1 DEPTH2 BREADTH15 FACEDEPTH1
24 L X+60
