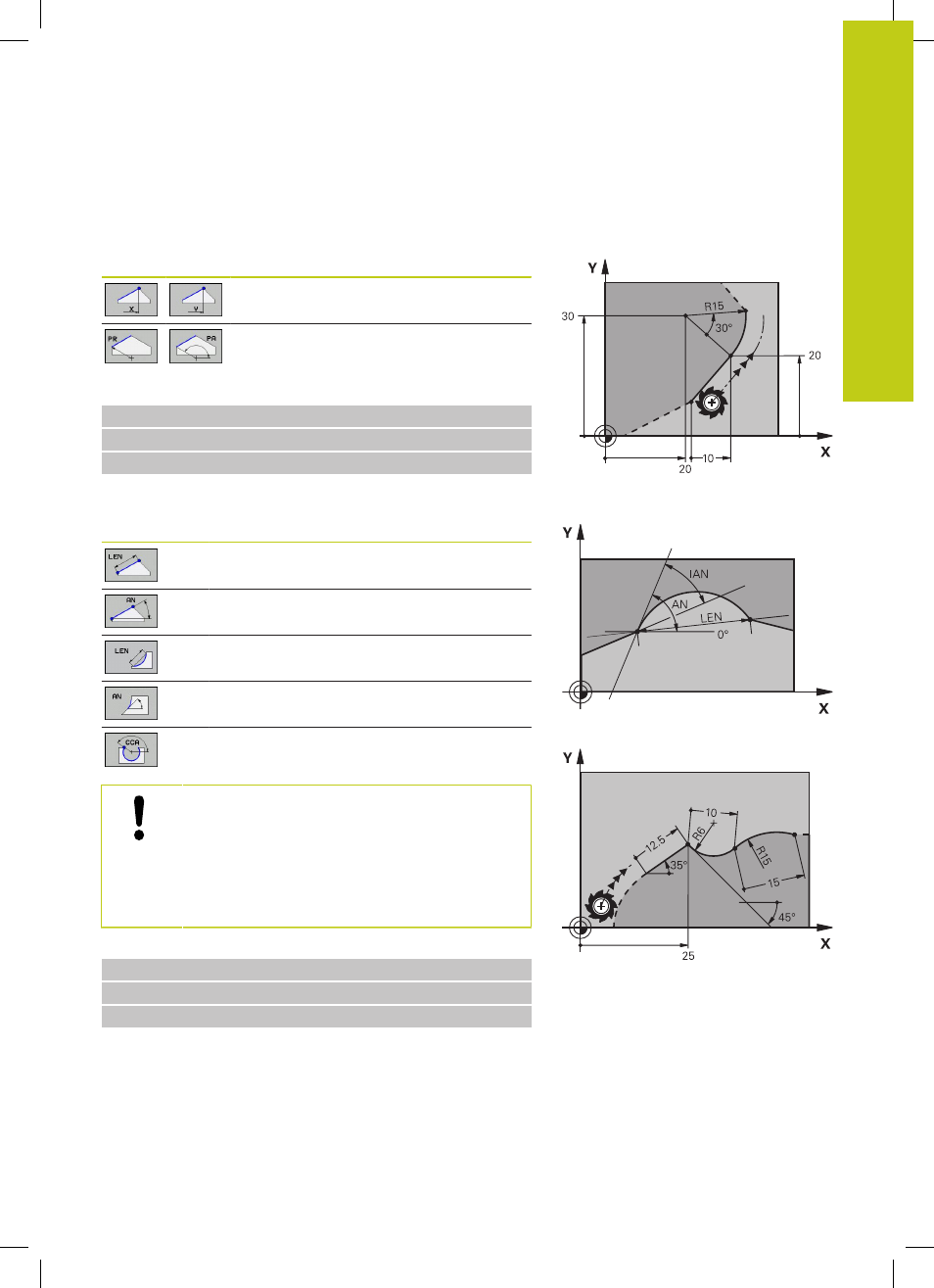

Mouvements de contournage – Programmation libre de contour FK 6.6
6
TNC 640 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 3/2015
249
Possibilités d'introduction
Coordonnées du point final
Softkeys Données connues
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à FPOL
Exemple de séquences CN
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Sens et longueur des éléments de contour
Softkeys Données connues
Longueur de la droite
Angle de montée de la droite
Longueur de corde LEN de l'arc de cercle
Pente de la tangente, à l'entrée
Angle au centre de l'arc de cercle
Attention, danger pour la pièce et l'outil!
La pente introduite en incrémental ( IAN) se réfère à
la direction de la dernière séquence de déplacement.
Les programmes qui contiennent des angles
d'inclinaison en valeurs incrémentales et ceux qui
ont été créés sur une iTNC 530 ou sur des TNC
antérieures ne sont pas compatibles.
Exemple de séquences CN
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
