Cycles palpeurs : contrôle automatique des pièces

17.5 MESURE TROU (cycle 421, DIN/ISO : G421)

17

492

TNC 640 | Manuel d'utilisationProgrammation des cycles | 9/2013

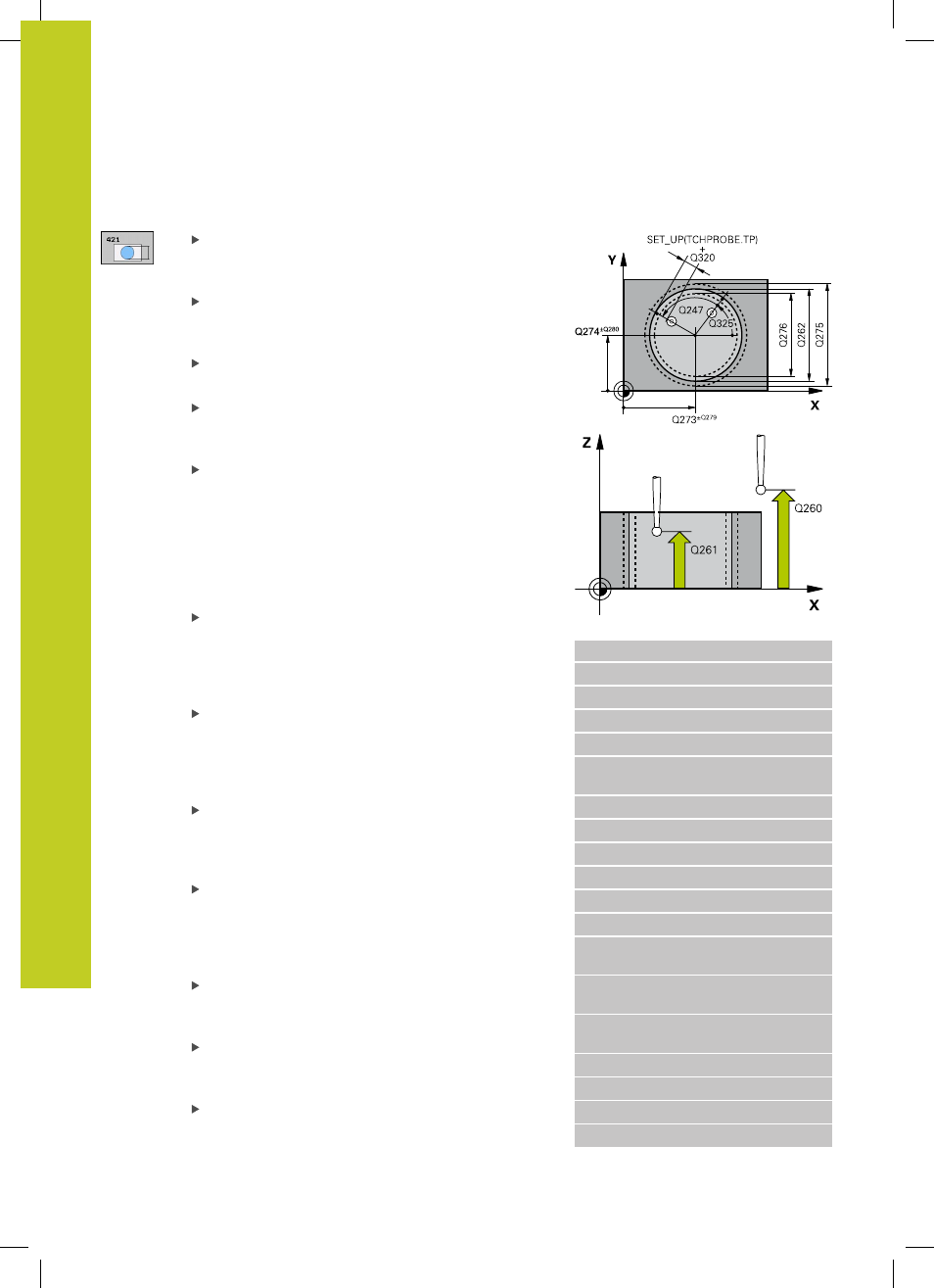

Paramètres du cycle

Centre 1er axe Q273 (en absolu) : centre du

trou dans l'axe principal du plan d'usinage. Plage

d’introduction -99999,9999 à 99999,9999

Centre 2ème axe Q274 (en absolu) : centre du

trou dans l'axe secondaire du plan d'usinage. Plage

d’introduction -99999,9999 à 99999,9999

Diamètre nominal Q262 : introduire le diamètre du

trou. Plage d’introduction 0 à 99999,9999

Angle initial Q325 (en absolu) : angle compris entre

l'axe principal du plan d'usinage et le premier point

de palpage. Plage d'introduction -360,000 à 360,000

Incrément angulaire Q247 (en incrémental) : angle

compris entre deux points de mesure. Le signe de

l'incrément angulaire détermine le sens de rotation

(- = sens horaire) pour le déplacement du palpeur au

point de mesure suivant. Si vous souhaitez mesurer

des secteurs circulaires, programmez un incrément

angulaire inférieur à 90°. Plage d'introduction

-120,000 à 120,000

Hauteur de mesure dans l'axe de palpage Q261

(en absolu) : coordonnée du centre de la bille ( =

point de contact) dans l'axe du palpeur à laquelle

la mesure doit être effectuée. Plage d’introduction

-99999,9999 à 99999,9999

Distance d'approche Q320 (en incrémental) :

distance supplémentaire entre le point de mesure

et la bille du palpeur. Q320 est additionné à

SET_UP (tableau palpeurs). Plage d’introduction 0 à

99999,9999

Hauteur de sécurité Q260 (en absolu) : coordonnée

dans l'axe du palpeur excluant toute collision entre

le palpeur et la pièce (élément de serrage). Plage

d’introduction -99999,9999 à 99999,9999

Déplacement à la hauteur de sécurité Q301 :

définir le type de positionnement du palpeur entre

les points de mesure

0

: positionnement à la hauteur de mesure

1

: positionnement à la hauteur de sécurité

Cote max. du trou Q275 : diamètre max. autorisé

pour le trou (poche circulaire). Plage d’introduction 0

à 99999,9999

Cote min. du trou Q276 : diamètre min. autorisé

pour le trou (poche circulaire). Plage d’introduction 0

à 99999,9999

Tolérance centre 1er axe Q279 : écart de position

autorisé dans l'axe principal du plan d'usinage. Plage

d’introduction 0 à 99999,9999

Séquences CN

5 TCH PROBE 421 MESURE TROU

Q273=+50

;CENTRE 1ER AXE

Q274=+50

;CENTRE 2ÈME AXE

Q262=75

;DIAMÈTRE NOMINAL

Q325=+0

;ANGLE INITIAL

Q247=+60

;INCRÉMENT

ANGULAIRE

Q261=-5

;HAUTEUR DE MESURE

Q320=0

;DISTANCE D'APPROCHE

Q260=+20

;HAUTEUR DE SÉCURITÉ

Q301=1

;DÉPLAC. HAUT. SÉCU.

Q275=75,12

;COTE MAX.

Q276=74,95

;COTE MIN.

Q279=0,1

;TOLÉRANCE 1ER

CENTRE

Q280=0,1

;TOLÉRANCE 2ÈME

CENTRE

Q281=1

;PROCÈS VERBAL

MESURE

Q309=0

;ARRÊT PGM SI ERREUR

Q330=0

;OUTIL

Q423=4

;NB POINTS DE MESURE

Q365=1

;TYPE DÉPLACEMENT
